7443310150

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 120MHz 50A 18.5A 1.5μH 3.5mΩ ±20% 标准安装,贴片安装 12.1mm*11.4mm*10mm
供应商型号: 4065835
供应商: 海外现货
标准整包数: 1

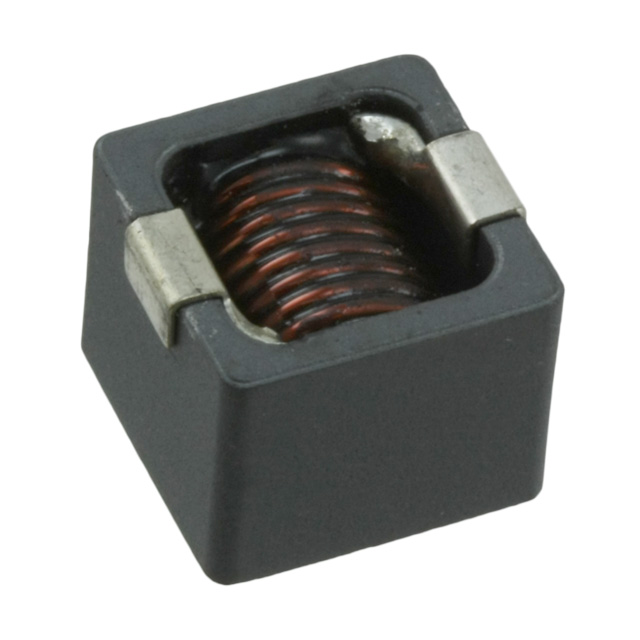

WURTH 贴片电感 7443310150

7443310150概述

    WE-HCC SMT High Current Cube Inductor 技术手册解析

    1. 产品简介


    产品类型:
    WE-HCC SMT High Current Cube Inductor 是一款适用于一般电子设备的表面贴装电感器。该产品具备高电流处理能力,特别适合需要稳定电流的应用场景。
    主要功能:
    - 高电流处理能力
    - 稳定的电感值
    - 良好的温升控制
    应用领域:
    适用于通信设备、消费电子、工业控制等领域,是电路设计中的关键元件。

    2. 技术参数


    - 尺寸:
    - 12.1 mm ±0.3 mm(长度)
    - 11.4 mm ±0.3 mm(宽度)
    - 2.0 mm ±0.2 mm(厚度)
    - 电气特性:
    - 标称电感: 1.5 µH(公差±20%)
    - 额定电流: ΔT = 50 K 时 18.5 A
    - 饱和电流: |ΔL/L| < 30% 时 50 A
    - 直流电阻: 2.8 mΩ(典型值),3.5 mΩ(最大值)
    - 自谐振频率: 120 MHz(典型值)

    - 认证:
    - RoHS认证符合[2011/65/EU & 2015/863]
    - REACH认证符合[(EC)1907/2006]
    - 无卤素认证符合[JEDC JS709B] 和 [IEC 61249-2-21]
    - 工作温度范围:
    - 储存条件:< 40 °C,< 75% RH
    - 工作温度:-40 °C 至 +125 °C
    - 最大温度:+125 °C

    3. 产品特点和优势


    - 高电流处理能力:
    该电感器能够处理高达50 A的电流,在温升仅为30%时即达到饱和电流,确保了稳定性和可靠性。
    - 低直流电阻:
    典型直流电阻为2.8 mΩ,使得功耗最小化,适合于高频应用。
    - 高自谐振频率:
    120 MHz的自谐振频率保证了高频应用中的优异性能。
    - 环保材料:
    通过RoHS、REACH和无卤素认证,符合国际环保标准。

    4. 应用案例和使用建议


    应用场景:
    该电感器适用于需要高电流处理能力和良好温控的应用场合,例如通信基站电源管理、工业自动化控制设备、汽车电子等。
    使用建议:
    - 安装建议: 在焊接过程中,应严格按照制造商的焊接工艺参数进行操作,以确保焊接质量。
    - 防护措施: 避免直接机械冲击,以防电感器内部的磁芯破裂或剥落。

    5. 兼容性和支持


    - 兼容性: 该产品适用于标准的SMT(表面贴装技术)组装流程,与大多数工业标准兼容。
    - 技术支持: Würth Elektronik eiSos GmbH & Co. KG提供详尽的技术支持文档,包括电气特性、机械特性及安装指南。

    6. 常见问题与解决方案


    - 问题: 温度超过规定范围,如何处理?
    - 解决办法: 确保工作环境温度不超过125 °C,避免高温条件下使用。
    - 问题: 焊接过程中出现开焊现象,怎么办?
    - 解决办法: 检查焊接温度曲线,确保温度曲线符合要求,避免温度过快上升或下降。

    7. 总结和推荐


    总结:
    WE-HCC SMT High Current Cube Inductor 是一款具有高电流处理能力和优良温控性能的电感器,适合多种电子设备的应用需求。其低直流电阻、高自谐振频率和环保材料使其成为市场上极具竞争力的产品。
    推荐:
    鉴于其出色的性能和广泛的应用场景,强烈推荐给需要高性能电感器的设计工程师和系统集成商。

7443310150参数

参数
自谐振频率(SRF) 120MHz
容差 ±20%
直流电阻(DCR) 3.5mΩ
额定电流 18.5A
Q值 -
测试频率 100KHz
电感值 1.5μH
饱和电流(LSAT) 50A
长*宽*高 12.1mm*11.4mm*10mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7443310150厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7443310150数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7443310150 7443310150数据手册

7443310150封装设计

查看详情并下载
Symbol
Footprint
3D Model
