74404063012

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 106MHz 8.5A 6.2A 1.2μH 11mΩ ±30% 6028 标准安装,贴片安装 6mm*6mm*2.8mm
供应商型号: 3812824
供应商: 海外现货
标准整包数: 5

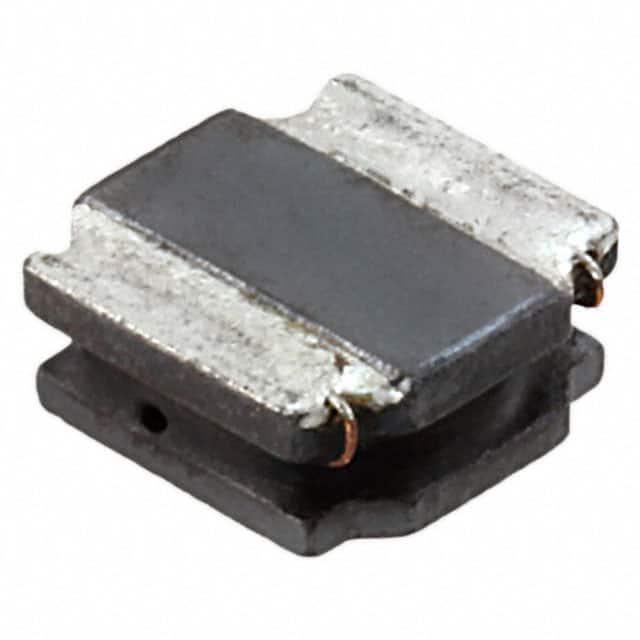

WURTH 贴片电感 74404063012

74404063012概述

    高质量文章:WE-LQS SMT Power Inductor 技术手册

    产品简介


    WE-LQS SMT Power Inductor 是一款适用于通用电子设备的表面贴装功率电感器。该产品主要用于开关电源、高频滤波电路及信号处理等领域。凭借其高可靠性、紧凑设计及高效的电气性能,它能够满足现代电子设备对高性能电感器的需求。

    技术参数


    - 尺寸: 6 ±0.3 mm x 6 ±0.3 mm x 2.8 mm(最大值)
    - 线圈起点标记: 标记为“1R2”表示电感量代码
    - 引脚间距: 2.9 ±0.3 mm
    - 安装高度: 1.55 ±0.3 mm
    - 推荐焊盘图案: 2.8 mm x 1.8 mm (推荐宽度)
    - 额定电流: 4.7 A(温升 40 K)
    - 饱和电流: 7.3 A(ΔL/L < 30%)
    - 直流电阻: 12 mΩ(±30%)
    - 自谐振频率: 106 MHz(典型值)
    - 环境温度范围: -40°C 至 +85°C
    - 工作温度范围: -40°C 至 +125°C
    - 存储条件: 温度 < 40°C;相对湿度 < 75%
    - 湿度敏感等级: MSL 1
    - 符合标准: RoHS 指令、REACh 指令、无卤素标准 (JEDEC JS709B, IEC 61249-2-21)

    产品特点和优势


    1. 高可靠性: 额定电流和饱和电流设计确保了高稳定性和低损耗。
    2. 紧凑设计: 尺寸仅为6 mm x 6 mm x 2.8 mm,适合空间受限的应用场景。
    3. 高效电气性能: 典型电感量为1.2 μH(±30%),阻抗特性优异。
    4. 宽泛的工作温度范围: 支持在极端环境下稳定运行。
    5. 环保材料: 符合RoHS和REACh指令,采用无卤素材料,绿色环保。

    应用案例和使用建议


    WE-LQS SMT Power Inductor 广泛应用于开关电源、变频器、射频电路和通信设备中。以下是一些建议:
    1. 设计阶段: 确保所使用的焊接工艺符合 Würth Elektronik 的技术规范,以避免违反保修条款。
    2. 清洁和清洗: 使用适当的清洗剂进行清洗,以防止损坏或改变电线绝缘层。
    3. 封装: 在使用封装材料时,建议进行手动检查以避免因材料收缩或膨胀带来的问题。

    兼容性和支持


    该产品与大多数通用 SMT 设备兼容。Würth Elektronik 提供全面的技术支持和售后服务,以确保客户能够顺利使用并维护该产品。

    常见问题与解决方案


    1. 焊接时温度过高导致损坏: 确保焊接温度不超过制造商推荐的最高温度。
    2. 引脚变形: 安装时应避免施加过大的力,以免引脚变形。
    3. 电感量变化: 使用过程中注意保持工作环境在推荐范围内,避免超出电感器的工作温度限制。

    总结和推荐


    WE-LQS SMT Power Inductor 在设计和制造方面表现出色,具有高可靠性和优异的电气性能。特别适合需要高电流处理能力和紧凑设计的应用场景。鉴于其广泛的应用范围和出色的性能,我们强烈推荐此产品。同时,用户在使用过程中需严格遵守使用说明和注意事项,以充分发挥其优势。

74404063012参数

参数
直流电阻(DCR) 11mΩ
额定电流 6.2A
Q值 -
测试频率 100KHz
电感值 1.2μH
饱和电流(LSAT) 8.5A
自谐振频率(SRF) 106MHz
容差 ±30%
长*宽*高 6mm*6mm*2.8mm
通用封装 6028
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74404063012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
