7443640470

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 20MHz 78A 30A 4.7μH 2.4mΩ ±15% 2818 标准安装,贴片安装 28.5mm*19.5mm*18.5mm
供应商型号: 2431612
供应商: 海外现货
标准整包数: 1

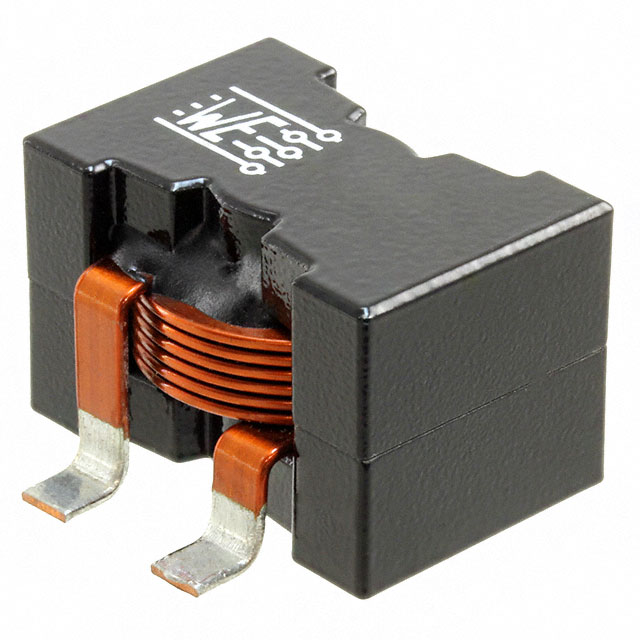

WURTH 贴片电感 7443640470

7443640470概述

    WE-HCF SMT High Current Inductor 技术手册

    产品简介


    WE-HCF SMT高电流电感器是一种适用于一般电子设备的电子元件,具有高性能和稳定性。此电感器主要用于要求高可靠性、低损耗的应用场合,如电源系统、通信设备和其他需要稳定电流管理的场合。其设计和制造完全符合工业标准,适用于广泛的电子应用。

    技术参数


    - 尺寸: 最大28.0 mm,最小3.8 mm,公差±0.2 mm
    - 引脚布局: 引脚3仅用于稳定性的目的
    - 电气特性:
    - 电感量: 4.7 μH(误差±15%)
    - 额定电流: 最大30 A(ΔT = 50 K)
    - 饱和电流: 78 A(|ΔL/L| < 30%)
    - 直流电阻: 2.4 mΩ(误差±10%)
    - 自谐振频率: 20 MHz(典型值)
    - 认证: 符合RoHS标准、REACH标准、无卤素标准等

    产品特点和优势


    - 高电流处理能力: 额定电流高达30 A,可满足各种高功率应用需求。
    - 高稳定性: 饱和电流为78 A,能够保持稳定的电感值。
    - 低损耗: 直流电阻仅为2.4 mΩ,降低能耗,提高效率。
    - 高可靠性: 经过严格的测试和认证,确保在严苛环境下仍能稳定工作。
    - 环保: 符合多种环保标准,适合绿色制造。

    应用案例和使用建议


    - 应用案例: 广泛应用于电源管理系统、通信设备、汽车电子等领域。
    - 使用建议:
    - 热管理: 在高电流运行时应注意散热,避免因温度过高导致性能下降。
    - 焊接规范: 确保焊接过程符合Würth Elektronik的技术规范,以保证焊接质量和可靠性。
    - 安装环境: 建议安装在温度范围为-40°C至+125°C的环境中。

    兼容性和支持


    - 兼容性: 本产品可与其他标准电子元件兼容,适用于标准电路板设计。
    - 支持: Würth Elektronik提供全面的技术支持和售后服务,包括产品咨询、技术支持和售后保障。

    常见问题与解决方案


    - 问题1: 电感器出现发热现象。
    - 解决方案: 检查电路负载是否超过额定值,调整负载使其不超过额定值。
    - 问题2: 电感器无法正常焊接。
    - 解决方案: 确认焊接温度和时间符合规范要求,必要时进行工艺优化。
    - 问题3: 电感器安装后出现损坏。
    - 解决方案: 确认安装过程中没有施加过大的机械应力,建议进行轻柔安装。

    总结和推荐


    WE-HCF SMT高电流电感器是一款性能优异、可靠性高的电子元件,广泛适用于各种高电流应用场合。其卓越的电气特性和稳定性使其成为设计工程师的首选。建议在选择和使用此类电感器时严格遵循制造商的指导,以确保最佳性能和可靠性。

7443640470参数

参数
自谐振频率(SRF) 20MHz
容差 ±15%
直流电阻(DCR) 2.4mΩ
额定电流 30A
Q值 -
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 78A
长*宽*高 28.5mm*19.5mm*18.5mm
通用封装 2818
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

7443640470厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7443640470数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7443640470 7443640470数据手册

7443640470封装设计

查看详情并下载
Symbol
Footprint
3D Model
