78404054068

产品分类: 贴片电感
厂牌: WURTH
产品描述: Wurth Elektronik 6.8 μH 5040功率电感, Idc 2.5A
供应商型号: 4036709RL
供应商: element14
标准整包数: 1

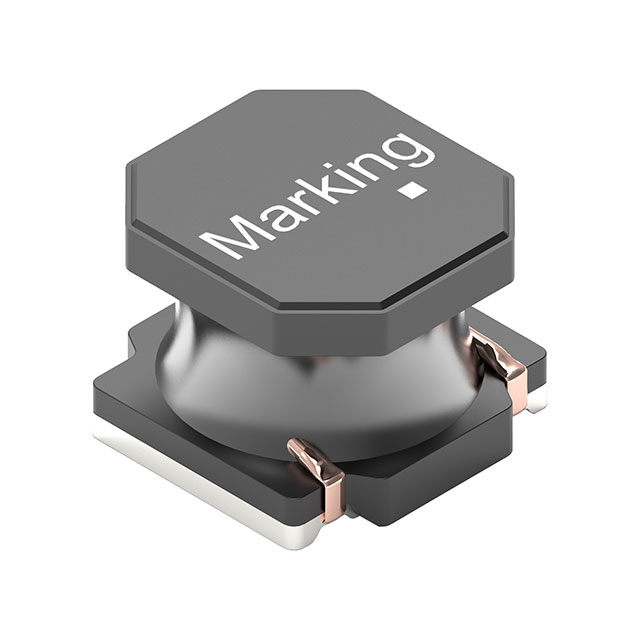

WURTH 贴片电感 78404054068

78404054068概述


    产品简介

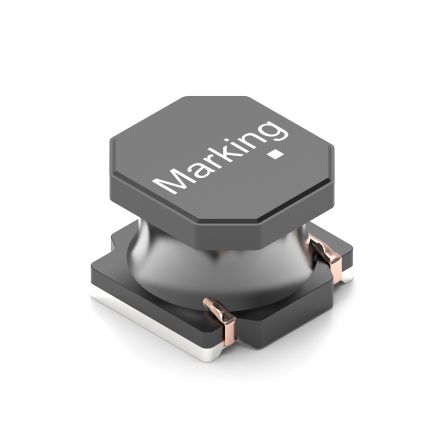

    WE-LQSA SMT 半屏蔽功率电感是一款专为通用电子产品设计的表面贴装型电感器。这种电感器具备出色的电感值稳定性、低直流电阻和高饱和电流能力,适用于各种需要高效能电源管理和信号过滤的电路设计。典型的应用领域包括通信设备、电源管理单元、LED驱动器以及其他需要高性能电源转换和滤波的场合。

    技术参数


    - 外形尺寸:
    - 长度: 5.0 ±0.2 mm
    - 宽度: 5.0 ±0.2 mm
    - 高度: 4.0 ±0.3 mm
    - 引脚间距: 2.2 ±0.3 mm
    - 引脚宽度: 1.4 ±0.3 mm
    - 最大高度: 4.0 mm
    - 额定电感值: 6.8 μH(误差范围±20%)

    - 额定电流: 3.01 A(在温升为50K时)
    - 饱和电流: 3.2 A(ΔL/L < 30%时)
    - 直流电阻:
    - 20°C时典型值: 43 mΩ
    - 20°C时最大值: 52 mΩ
    - 自谐振频率: 35 MHz(典型值)
    - 认证: RoHS、REACH、无卤素
    - 工作温度范围:
    - 环境温度: -50°C至+100°C
    - 操作温度: -50°C至+150°C
    - 存储条件: 温度<40°C;湿度<75%

    产品特点和优势


    WE-LQSA SMT 半屏蔽功率电感的主要特点包括:
    - 半屏蔽结构:提高了电感值的稳定性和电磁干扰(EMI)的抑制能力。
    - 高饱和电流:允许电路在不失去电感特性的情况下承受更大的瞬态电流。
    - 低直流电阻:减少了损耗,提高了效率。
    - 宽工作温度范围:适应更广泛的工作环境,增加了灵活性。
    - 高可靠性认证:符合多种国际标准,确保了长期使用中的性能和安全性。
    这些特点使得WE-LQSA SMT 半屏蔽功率电感在需要高性能电源管理和信号过滤的电路中表现出色,尤其是在对温度和电磁干扰敏感的应用场合。

    应用案例和使用建议


    WE-LQSA SMT 半屏蔽功率电感可以应用于多种电子设备中,例如通信设备、电源管理系统、LED驱动器等。在具体应用中,需要考虑以下几个建议:
    - 电路布局:合理布置电路板上的电感器和其他组件,以减少寄生效应和电磁干扰。
    - 散热设计:在大电流应用中,需考虑良好的散热设计,以确保组件的可靠运行。
    - 温度管理:关注温度变化,确保电感器在安全温度范围内运行。

    兼容性和支持


    - 兼容性:WE-LQSA SMT 半屏蔽功率电感可以与其他标准SMT工艺兼容,方便集成到现有的电子系统中。
    - 支持:制造商提供了详尽的技术支持和售后服务,包括产品文档、技术咨询和技术培训,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 在焊接过程中电感器被损坏。
    - 解决方案: 确保焊接温度和时间严格遵守制造商提供的焊接曲线,以避免过热损伤。
    - 问题: 组件的性能随时间退化。
    - 解决方案: 定期进行性能测试,确保组件在有效期内正常运行。

    总结和推荐


    WE-LQSA SMT 半屏蔽功率电感凭借其出色的电感值稳定性、高饱和电流能力和低直流电阻,成为一款非常适合用于高要求电源管理和信号过滤的电子元件。其广泛应用和广泛的适用性使其在电子设备制造中具有很高的价值。强烈推荐此产品用于需要高性能电源管理和信号过滤的应用中。
    本文档提供的信息来自于Würth Elektronik eiSos GmbH & Co. KG的产品手册,详细介绍了产品的技术规格、特点、应用场景和注意事项,希望能为您提供有效的参考。

78404054068参数

参数
Q值 -
测试频率 -
电感值 6.8μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 2.5A
长*宽*高 5mm(长度)*5mm(高度)
通用封装 5040
应用等级 汽车级
包装方式 卷带包装

78404054068厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

78404054068数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 78404054068 78404054068数据手册

78404054068封装设计

查看详情并下载
Symbol
Footprint
3D Model
