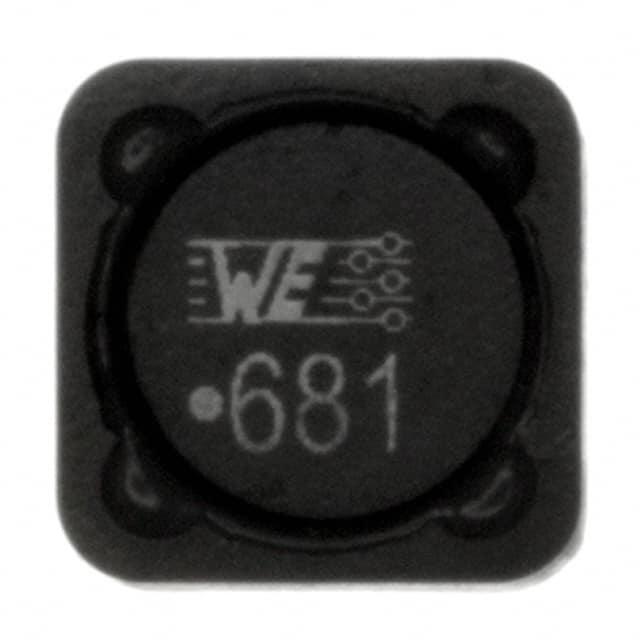

7447709681

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 1.5MHz 1.3A 1.1A 680μH 825mΩ ±20% 1210 标准安装,贴片安装 12mm*12mm*10mm
供应商型号: 1635952
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 7447709681

7447709681概述


    产品简介


    WE-PD SMT Shielded Power Inductor(型号:7447709681) 是一款专为通用电子设备设计的表面贴装电感器。该电感器采用屏蔽结构,适用于多种电路应用,如电源管理和信号滤波。其额定电流和高可靠性使其成为许多电子系统中的关键组件。

    技术参数


    尺寸规格:
    - 长:12.0 ±0.5 mm
    - 宽:12.0 ±0.5 mm
    - 高:10.0 mm最大
    - 引脚长:8.0 ±0.3 mm
    - 引脚宽:5.0 ±0.2 mm
    电气特性:
    - 电感量:680 μH(±20%)
    - 额定电流(ΔT=40 K):1.1 A(最大)
    - 最大工作电压:120 V
    - DC电阻(20 °C时):660 mΩ(典型值),825 mΩ(最大值)
    - 自谐振频率(fres):1.5 MHz(典型值)

    产品特点和优势


    优势:
    - 高可靠性:符合AEC-Q200 Grade 1标准,确保长期稳定运行。
    - 屏蔽结构:减少电磁干扰,提高信号质量。
    - 宽工作温度范围:-40 °C至+125 °C,适应各种恶劣环境。
    - 兼容性强:适合广泛的应用领域,包括消费电子、工业控制、汽车电子等。

    应用案例和使用建议


    应用场景:
    - 电源管理模块:用于开关电源、DC-DC转换器等。
    - 信号滤波器:应用于模拟信号处理电路中。
    使用建议:
    - 确保电路板的设计符合推荐的焊盘布局(如图所示),以保证焊接质量和可靠性。
    - 在使用过程中注意避免长时间高电流工作,以免导致温度升高影响性能。

    兼容性和支持


    兼容性:
    - 支持表面贴装工艺(SMT)。
    - 可以与其他标准电子元件兼容使用。
    支持和维护:
    - 厂商提供详细的安装指导和故障排除指南。
    - 保修期为12个月。

    常见问题与解决方案


    常见问题:
    - Q: 如何正确存放该产品?
    - A: 存放在原包装内,避免暴露在阳光下,存储温度低于40°C,湿度低于75%RH。
    - Q: 使用过程中发现温度上升异常怎么办?
    - A: 检查PCB布线设计,确保足够的散热措施。必要时可增加散热片或调整电路设计。

    总结和推荐


    综合评估:
    - 优点:这款电感器具有高可靠性、良好的屏蔽效果和宽泛的工作温度范围,非常适合于各种电路应用。
    - 推荐:对于需要高性能电感器的工程师来说,这是一个值得信赖的选择。建议在电源管理和信号处理方面进行应用。
    总之,WE-PD SMT Shielded Power Inductor(型号:7447709681) 不仅满足基本的技术需求,还具备一系列独特的优点和广泛的应用前景,是一款值得推荐的产品。

7447709681参数

参数
自谐振频率(SRF) 1.5MHz
容差 ±20%
直流电阻(DCR) 825mΩ
额定电流 1.1A
Q值 -
测试频率 1KHz
电感值 680μH
饱和电流(LSAT) 1.3A
长*宽*高 12mm*12mm*10mm
通用封装 1210
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
