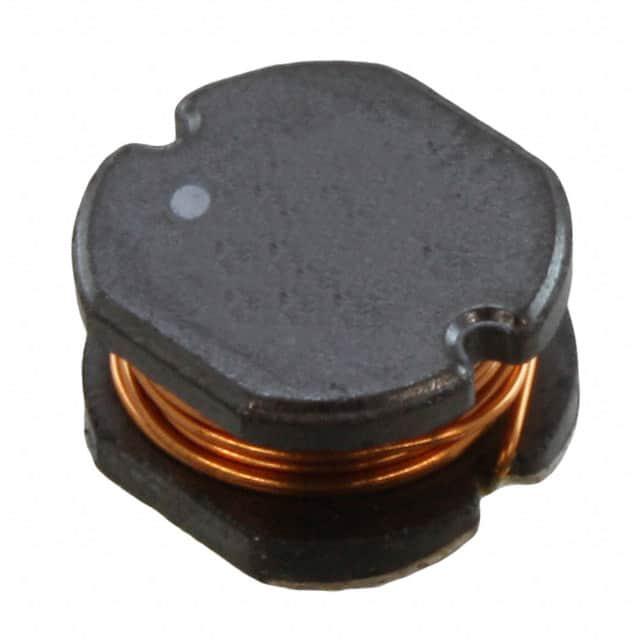

744776115

产品分类: 贴片电感
厂牌: WURTH
产品描述: 10KHz 20MHz 2.88A 2.47A 15μH 80mΩ ±20% 标准安装,贴片安装 10mm*9mm*5.9mm
供应商型号: 732-4165-2-ND
供应商: Digi-Key
标准整包数: 500
WURTH 贴片电感 744776115

744776115概述


    产品简介


    WE-PD2 SMT Power Inductor 是一种适用于通用电子设备的表面贴装电感器。它具备高可靠性、宽工作温度范围和多种认证,特别适用于需要高效能和高可靠性的场合。此款电感器具有紧凑的外形尺寸,能够广泛应用于各种消费类电子产品、通信设备以及工业控制系统等领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 9.0 ± 0.4 x 10.0 ± 0.4 x 3.5 ± 0.5 mm |
    | 母线标记 | 开始绕组 •,电感代码 150 |
    | 推荐焊盘图案尺寸 | 9.5 x 10.0 x 3.75 x 2.5 mm |
    | 工作环境温度 | -40 至 +85 °C(存储条件) |
    | 额定电流 | 2.47 A(ΔT = 40 K) |
    | 饱和电流 | 2.88 A(ΔL/L < 10%) |
    | 直流电阻 | 0.034 Ω(典型值) |
    | 自谐振频率 | 20 MHz(典型值) |
    | 工作电压 | DC 120 V(最大值) |

    产品特点和优势


    - 高可靠性:通过了多项国际标准认证,如RoHS、REACH和无卤素等。
    - 耐温性能:可以在广泛的温度范围内工作,-40至+125 °C。
    - 低直流电阻:典型值为0.034 Ω,有助于提高效率。
    - 饱和电流大:达到2.88 A,适合高电流需求的应用。
    - 自谐振频率高:达到20 MHz,适用于高频电路设计。

    应用案例和使用建议


    应用案例:
    - 消费类电子产品:用于智能手表、耳机等便携式设备中,实现高效能电源管理。
    - 通信设备:用于路由器、交换机等网络设备中,确保稳定的信号传输。
    - 工业控制系统:用于工厂自动化设备中,提供可靠的电源解决方案。
    使用建议:
    - 高温环境下:尽量避免长时间在接近最高工作温度条件下运行,以延长使用寿命。
    - 焊接过程:务必遵循Würth Elektronik的技术焊接规范,以保证良好的焊接质量和稳定性。
    - 清洗和维护:清洗时需避免使用刷子,以免损坏细小导线;清洗后应进行彻底检查以确认无残留物。

    兼容性和支持


    - 兼容性:这款电感器可以方便地与其他标准SMT组件一起使用,确保在不同电路板设计中的兼容性。
    - 技术支持:Würth Elektronik提供全面的技术支持和售后服务,包括产品规格查询、故障排除和定制需求等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 保持在规定的温度范围内运行 |
    | 焊接过程中焊点不良 | 确保焊接过程符合技术规范,必要时重新焊接 |
    | 使用刷子清洗时导线受损 | 使用无刷清洗方式,如超声波清洗 |
    | 长期存储导致接触不良 | 在12个月内使用,确保终端良好接触 |

    总结和推荐


    总结:WE-PD2 SMT Power Inductor 以其高可靠性、宽温度范围和多种认证获得了广泛应用。尤其适用于对性能和稳定性要求较高的场合。其优秀的电气特性和合理的尺寸设计使其成为各类电子设备的理想选择。
    推荐:鉴于其出色的表现和广泛应用,强烈推荐给需要高效能和高稳定性的电子设备制造商和研发团队。该产品非常适合于消费类电子产品、通信设备及工业控制系统的电源管理模块。

744776115参数

参数
测试频率 10KHz
电感值 15μH
饱和电流(LSAT) 2.88A
自谐振频率(SRF) 20MHz
容差 ±20%
直流电阻(DCR) 80mΩ
额定电流 2.47A
Q值 -
长*宽*高 10mm*9mm*5.9mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
