74479787222

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1MHz 60MHz 700mA 1.5A 15@1MHz 2.2μH 104mΩ ±20% 1008 贴片安装 2.5mm*2mm*1mm
供应商型号: 2114363
供应商: 海外现货
标准整包数: 1

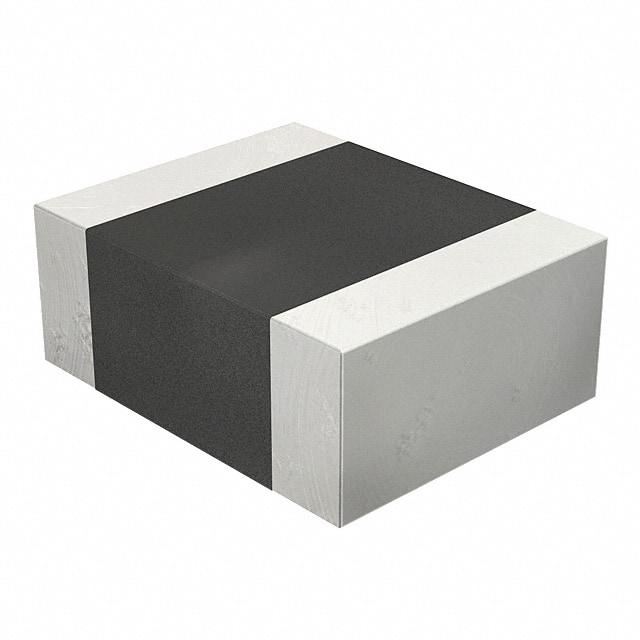

WURTH 贴片电感 74479787222

74479787222概述

    WE-PMI Power Multilayer Inductor 技术手册

    1. 产品简介


    WE-PMI Power Multilayer Inductor(多层功率电感) 是一款适用于广泛电子设备的高性能电感器。这类电感器通常用于电源管理和信号处理等领域,具有高效率和低功耗的特点。它们广泛应用于消费电子产品、通信设备、工业控制设备等。

    2. 技术参数


    - 型号: WE-PMI Power Multilayer Inductor
    - 订单编号: 74479787222
    - 尺寸: 1008
    - 额定电流:
    - ΔT = 20 K: 1100 mA
    - ΔT = 40 K: 1500 mA
    - 饱和电流: 700 mA
    - 直流电阻 (RDC): 80 mΩ
    - 自谐振频率 (fres): 60 MHz
    - 品质因数 (Q): 15
    - 电感值 (L): 2.2 µH
    - 温度范围:
    - 储存温度(带卷轴): -20°C 至 +40°C;相对湿度 ≤75%
    - 操作温度: -40°C 至 +125°C
    - 环境温度: -40°C 至 +85°C/105°C
    - 测试条件: 20°C,相对湿度 33%

    3. 产品特点和优势


    - 低直流电阻 (RDC): 优异的电性能,提高系统效率。
    - 高饱和电流: 能够承受较高的电流负载而不降低电感值。
    - 宽工作温度范围: 适应各种恶劣环境下的应用。
    - 稳定的自谐振频率: 保证电感在高频下保持稳定的性能。
    - 可靠性高: 设计符合标准,适用于普通电子设备,但在高安全要求的应用中需特别注意。

    4. 应用案例和使用建议


    - 应用案例: 本电感器可用于直流-直流转换器、开关电源、滤波电路等。
    - 使用建议:
    - 确保电感器周围温度不超过 125°C。
    - 使用时需遵守推荐的焊接温度曲线,以避免损坏。
    - 避免直接机械冲击,因为铁粉材料的核心可能会剥落或断裂。
    - 如果需要在极端条件下使用(如高安全要求),请事先与厂商沟通并进行充分的可靠性验证。

    5. 兼容性和支持


    - 兼容性: 本电感器可以与其他标准电子元器件一起使用。
    - 厂商支持: 厂商提供技术支持和售后维护服务,确保产品在使用过程中的稳定性和可靠性。

    6. 常见问题与解决方案


    - 问题: 产品温度超过 125°C。
    - 解决方案: 检查电路设计,确保良好的散热机制。
    - 问题: 直流电阻偏高。
    - 解决方案: 检查焊接质量,确保所有焊点良好连接。
    - 问题: 自谐振频率不稳定。
    - 解决方案: 检查电源电压是否稳定,必要时调整电源配置。

    7. 总结和推荐


    WE-PMI Power Multilayer Inductor 是一款高性能、高可靠性的电感器,适用于广泛的电子设备。其低直流电阻、高饱和电流和宽工作温度范围使其成为电源管理和信号处理的理想选择。尽管在高安全要求的应用中需特别注意,但总体而言,这款电感器是市场上同类产品的优秀选择。我们推荐在适用的应用场景中使用此产品,并严格按照手册中的建议进行操作和维护。

74479787222参数

参数
饱和电流(LSAT) 700mA
自谐振频率(SRF) 60MHz
容差 ±20%
直流电阻(DCR) 104mΩ
额定电流 1.5A
Q值 15@1MHz
测试频率 1MHz
电感值 2.2μH
长*宽*高 2.5mm*2mm*1mm
通用封装 1008
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

74479787222厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74479787222数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74479787222 74479787222数据手册

74479787222封装设计

查看详情并下载
Symbol
Footprint
3D Model
