7447713151

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 6.1MHz 1.1A 700mA 150μH 684mΩ ±20% 标准安装,贴片安装 10mm*10mm*3mm
供应商型号: BN-7447713151
供应商: 海外现货
标准整包数: 1

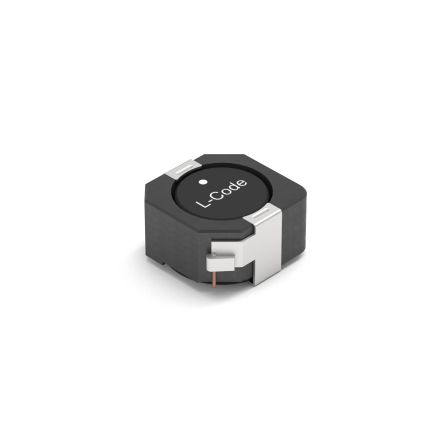

WURTH 贴片电感 7447713151

7447713151概述


    产品简介


    WE-PD Performance SMT 屏蔽式功率电感
    WE-PD系列屏蔽式功率电感是专为一般电子设备设计和开发的产品。它具有出色的性能和可靠性,适用于广泛的电子应用场合。这些电感器采用表面贴装技术(SMT),具备高效率、低损耗的特点,使其成为电源管理和信号处理系统中的理想选择。
    主要功能
    - 高效能:提供稳定的电感值,减少电磁干扰。
    - 低损耗:适合高频应用,保持信号完整性。
    - 稳定性好:工作温度范围广,适用于多种环境条件。
    应用领域
    - 电源管理:用于直流到直流转换器、开关电源等。
    - 信号处理:适用于RF模块和通信设备。
    - 消费电子:应用于笔记本电脑、手机等便携式设备。

    技术参数


    尺寸参数
    - 尺寸:8.0 mm ±0.3 mm x 10.0 mm ±0.5 mm x 10.0 mm ±0.3 mm x 3.0 mm ±0.1 mm x 3.0 mm max.
    - 载带尺寸:10.40 mm(A0)x 10.70 mm(B0)x 24.00 mm(W)x 0.40 mm(T)x 0.10 mm(T1)x 3.50 mm(T2)x 3.05 mm(K0)x 4.00 mm(P0)x 16.00 mm(P1)x 2.00 mm(P2)x 1.50 mm(D0)x 1.50 mm(D1)x 1.75 mm(E1)x 22.25 mm(E2)x 11.50 mm(F)
    - 覆盖带尺寸:330.00 mm(A)x 1.50 mm(B)x 12.80 mm(C)x 20.20 mm(D)x 60.00 mm(N)x 24.40 mm(W1)x 30.40 mm(W2)x 23.90 mm(W3)
    电气特性
    - 电感值:100 kHz / 1 mA 时为 150 μH ±20%
    - 额定电流:ΔT = 40 K 时为 0.7 A max.
    - 饱和电流:ΔL/L < 10% 时为 1.1 A typ.
    - 直流电阻:20°C 时为 570 mΩ typ.,最大值为 684 mΩ
    - 自谐振频率:典型值为 6.1 MHz
    - 工作电压:最大值为 120 V
    工作环境
    - 温度范围:存储条件为 < 40 °C 和 < 75% RH;工作温度为 -40 °C 到 +150 °C;引脚温度不超过 +150°C
    其他认证
    - 符合 RoHS 和 REACH 认证
    - 无卤素

    产品特点和优势


    - 高性能: 该电感器具有优异的电感稳定性和低损耗特性,能够在各种应用场景中提供可靠的电感值。
    - 坚固耐用: 设计坚固耐用,能够承受一定的物理冲击,且符合IPC/JEDEC J-STD-020E标准。
    - 广泛适用: 可在广泛的温度范围内正常工作,适用于电源管理、信号处理和消费电子产品等多种应用场景。
    - 易于焊接: 遵循 Würth Elektronik 的焊接规范,保证了可靠性和使用寿命。

    应用案例和使用建议


    应用案例
    - 电源管理: 在一个典型的开关电源系统中,使用 WE-PD 屏蔽式功率电感可以提高电源的效率和稳定性,减少电路中的电磁干扰。
    - 信号处理: 在射频模块中,这些电感器有助于保持信号的完整性,减少噪声和失真。
    使用建议
    - 安装位置: 应将电感器安装在远离高温源的位置,避免温度过高影响性能。
    - 散热措施: 在高温环境下使用时,应考虑加装散热片以提高散热效果。
    - 清洁维护: 定期清洁焊接区域,确保无灰尘和杂物堆积。

    兼容性和支持


    - 兼容性: 该电感器可与大多数标准焊接工艺兼容,建议使用符合 IPC/JEDEC J-STD-020E标准的焊接规范。
    - 支持服务: Würth Elektronik 提供全面的技术支持和售后保障,如有需要可联系其客户支持团队。

    常见问题与解决方案


    问题一:电感值不稳定
    - 解决方案: 检查安装环境温度是否超出工作温度范围,确保电感器未受到强烈机械冲击。
    问题二:焊接过程中出现虚焊
    - 解决方案: 严格按照 Würth Elektronik 的焊接规范操作,确保焊点质量。
    问题三:信号传输中出现噪声
    - 解决方案: 确保所有连接点均稳固无松动,同时在必要时使用滤波器减少噪声。

    总结和推荐


    总体评价
    WE-PD系列屏蔽式功率电感凭借其卓越的性能和广泛应用能力,在电子设备中表现出色。无论是电源管理还是信号处理,这款电感器都能提供可靠的解决方案。
    推荐
    我们强烈推荐使用这款电感器,特别是在对电感值稳定性要求较高的应用场景中。它不仅满足基本的电气性能需求,还能提供良好的热稳定性和长久的使用寿命。

7447713151参数

参数
测试频率 100KHz
电感值 150μH
饱和电流(LSAT) 1.1A
自谐振频率(SRF) 6.1MHz
容差 ±20%
直流电阻(DCR) 684mΩ
额定电流 700mA
Q值 -
长*宽*高 10mm*10mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7447713151厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447713151数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447713151 7447713151数据手册

7447713151封装设计

查看详情并下载
Symbol
Footprint
3D Model
