74479299147

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1MHz 80MHz 6.3A 3.6A 470nH 31mΩ ±30% 1210 贴片安装 3.2mm*2.5mm*1.2mm
供应商型号: 2534549
供应商: 海外现货
标准整包数: 5

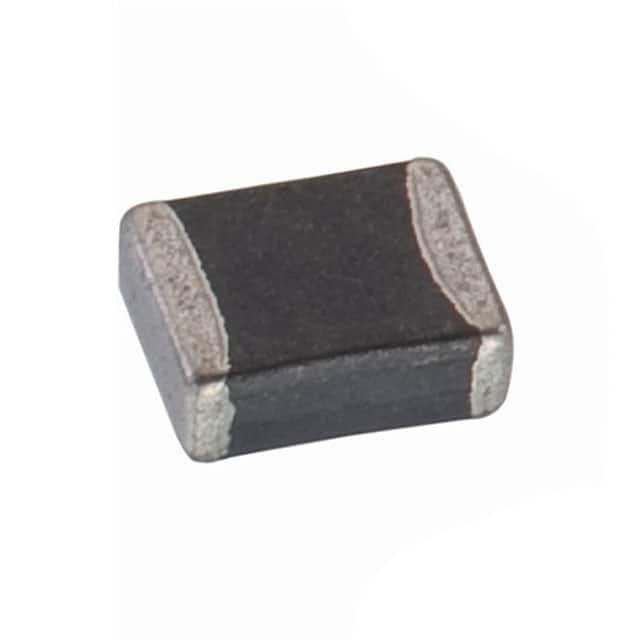

WURTH 贴片电感 74479299147

74479299147概述


    产品简介


    WE-PMCI Power Molded Chip Inductor 是一款专为通用电子产品设计的片式电感器。这类电子元件主要用于电路中的滤波、能量储存及信号处理等功能。其主要应用领域包括消费电子、通信设备、汽车电子等。

    技术参数


    - 尺寸:1210(具体尺寸见下图)
    - 推荐焊盘图案:[mm]
    - 1.7
    - 2.8
    - 1.2 1.2
    - 额定电流:
    - ΔT = 20 K: 2600 mA(典型值)
    - ΔT = 40 K: 3600 mA(典型值)
    - 饱和电流:I 6300 mA(典型值)
    - 直流电阻(20°C):
    - 25 mΩ(典型值)
    - 31 mΩ(最大值)
    - 自谐振频率:f 80 MHz(典型值)
    - 工作温度范围:
    - 存储温度(原包装内):-20°C 到 +40°C
    - 操作温度:-40°C 到 +125°C
    - 存储温度(原包装内):-20°C 到 +40°C
    - 推荐工作温度:组件温度不应超过 +125°C

    产品特点和优势


    - 高可靠性:该电感器设计用于一般电子设备,确保在各种应用环境下的稳定性能。
    - 高饱和电流:可达6300 mA,适合需要大电流的应用场合。
    - 低直流电阻:提供良好的功率效率。
    - 宽工作温度范围:适用于极端环境条件。
    - 优良的自谐振频率:保证在高频应用中的稳定性能。

    应用案例和使用建议


    应用案例:在电源管理电路中,该电感器常用于滤波和储能。例如,在DC-DC转换器中,它能够有效地平滑输出电压,减少噪声干扰。
    使用建议:
    - 确保焊接过程中遵循推荐的回流焊曲线,以防止损坏。
    - 在应用时要避免机械冲击,以免损伤内部材料。
    - 选择合适的焊盘图案以获得最佳电气连接。

    兼容性和支持


    - 兼容性:该电感器与其他标准SMT工艺的电子元件兼容。
    - 支持:Würth Elektronik eiSos GmbH & Co. KG 提供技术支持和售后服务,包括技术咨询和故障排查服务。

    常见问题与解决方案


    1. 问题:电感器在高温环境下无法正常工作。
    - 解决方案:检查焊接过程是否符合要求,确保温度不超过推荐值。
    2. 问题:电感器在高频应用中性能不稳定。
    - 解决方案:确认自谐振频率是否符合应用需求,必要时更换更合适的产品。
    3. 问题:电感器在机械冲击下损坏。
    - 解决方案:在运输和安装过程中采取适当的保护措施,避免物理损伤。

    总结和推荐


    综合评估:WE-PMCI Power Molded Chip Inductor 是一款高性能、高可靠性的片式电感器,适用于各种电源管理和信号处理应用。其优良的电气特性和宽泛的工作温度范围使其成为电子工程师的理想选择。
    推荐使用:我们强烈推荐此产品,尤其是在需要高电流密度和良好稳定性的情况下。同时,用户应严格按照产品手册的指示操作,以确保最佳性能和延长使用寿命。

74479299147参数

参数
电感值 470nH
饱和电流(LSAT) 6.3A
自谐振频率(SRF) 80MHz
容差 ±30%
直流电阻(DCR) 31mΩ
额定电流 3.6A
Q值 -
测试频率 1MHz
长*宽*高 3.2mm*2.5mm*1.2mm
通用封装 1210
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74479299147厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74479299147数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74479299147 74479299147数据手册

74479299147封装设计

查看详情并下载
Symbol
Footprint
3D Model
