7440320056

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1MHz 28MHz 1.15A 440mA 20@1MHz 5.6μH 360mΩ ±20% 1210 贴片安装 3.2mm*2.5mm*2.3mm
供应商型号: 1800384
供应商: 海外现货
标准整包数: 5

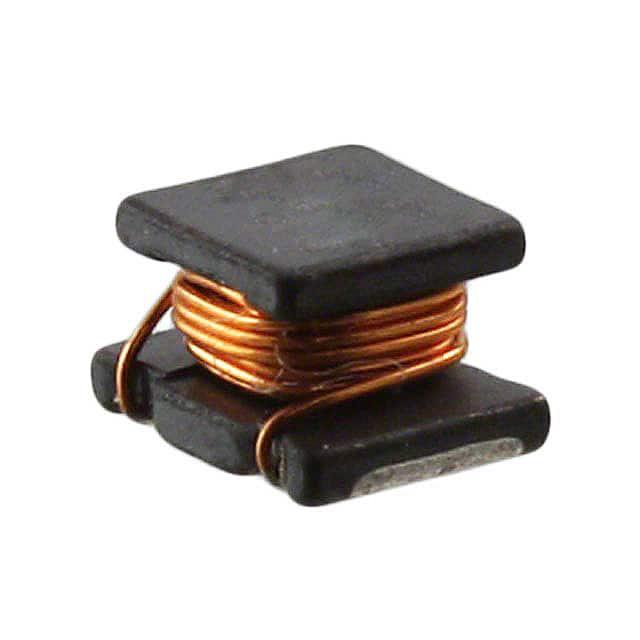

WURTH 贴片电感 7440320056

7440320056概述

    WE-LQ SMT Power Inductor: Comprehensive Technical Overview

    1. 产品简介


    WE-LQ SMT Power Inductor(WE-LQ 表面贴装功率电感) 是一款专为通用电子设备设计和开发的产品。它属于1210型号的表面贴装电感,主要用于提升电子设备的电磁兼容性和电感功能。此电感适用于广泛的应用领域,如消费电子产品、工业控制设备、通信系统和医疗设备等。其核心特性使其能够有效地过滤电流中的纹波和噪声,从而提高系统的稳定性和可靠性。

    2. 技术参数


    - 尺寸: 长度:2 mm ±0.3 mm;宽度:2.4 mm ±0.3 mm;高度:3.2 mm ±0.1 mm;引脚间距:2.5 mm ±0.3 mm。
    - 推荐焊盘图案:
    - 3.8 mm 参考值
    - 2.8 mm 参考值
    - 1 mm 参考值
    - 1.4 mm 参考值
    - 额定电流: ΔT = 40 K 时的最大额定电流为0.44 A。
    - 饱和电流: 当ΔL/L < 10% 时,典型饱和电流为1.15 A。
    - 直流电阻: 在20 °C时的最大直流电阻为0.36 Ω。
    - 自谐振频率: 典型值为28 MHz。
    - 品质因数: 在1 MHz时典型值为20。
    - 温度范围: 存储条件下的湿度要求:<75%RH;储存温度:<40 °C;工作温度范围:-40°C 至 +125°C。
    - 认证:
    - RoHS合规
    - REACH合规
    - 无卤素
    - 包装规格:
    - 长度:≥160 mm
    - 宽度:8 mm
    - 封装单元:2000个
    - 拉力强度:0.1 N 至 1.0 N
    - 焊接温度:260 °C

    3. 产品特点和优势


    - 高可靠性: 符合国际标准,确保长时间使用中的稳定性和可靠性。
    - 宽工作温度范围: -40°C 至 +125°C,适合多种严苛环境。
    - 良好的机械性能: 尺寸紧凑且坚固耐用,方便自动化生产。
    - 低直流电阻: 提升效率并降低功耗。
    - 快速响应能力: 自谐振频率高达28 MHz,快速适应电流变化。
    - 认证齐全: RoHS、REACH 和无卤素认证确保环保安全。

    4. 应用案例和使用建议


    应用场景:
    1. 电源管理模块: 利用其低直流电阻特性,提高电源转换效率,降低发热。
    2. 电磁干扰抑制: 用于电磁兼容性(EMC)设计,减少系统内的噪声干扰。
    3. 射频模块: 在高频电路中使用,减少信号失真和相位延迟。
    使用建议:
    1. 焊接工艺: 严格遵循预热、焊接和冷却工艺要求,避免电流过大导致损坏。
    2. 存储条件: 确保存储在低于40°C且湿度低于75%的环境中,以防止长期存放后的性能下降。
    3. 清洗步骤: 避免使用可能损坏线圈绝缘层的溶剂,特别是在焊接后进行清洗时。

    5. 兼容性和支持


    WE-LQ 电感适用于各种常见的印刷电路板(PCB)制造流程,并符合国际标准如IPC/JEDEC J-STD-020E。厂商提供全面的技术支持和售后服务,涵盖设计指导、生产协助及故障排除服务。

    6. 常见问题与解决方案


    - 问题: 电感在高温下工作时性能下降。
    - 解决方法: 确保散热良好,选择合适的安装位置,并采用散热材料。

    - 问题: 电流过大导致损坏。
    - 解决方法: 根据电感的额定电流值选择合适的驱动电流,避免超过其最大允许值。

    - 问题: 焊接过程中出现损坏。
    - 解决方法: 遵循正确的焊接工艺,确保温度曲线符合要求,避免对组件施加过大的应力。

    7. 总结和推荐


    WE-LQ SMT Power Inductor 是一款高效、可靠的电感器,具有广泛的适用性和优良的性能。它的多项认证和严格的生产标准确保了产品在多种应用场景中的卓越表现。我们强烈推荐这款产品给需要高性能电感解决方案的设计工程师和制造商。

7440320056参数

参数
饱和电流(LSAT) 1.15A
自谐振频率(SRF) 28MHz
容差 ±20%
直流电阻(DCR) 360mΩ
额定电流 440mA
Q值 20@1MHz
测试频率 1MHz
电感值 5.6μH
长*宽*高 3.2mm*2.5mm*2.3mm
通用封装 1210
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
