744778133

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 16MHz 1.15A 1.22A 33μH 240mΩ ±20% 7332 标准安装,贴片安装 7.3mm*7.3mm*3.4mm
供应商型号: 744778133
供应商: 国内现货
标准整包数: 5

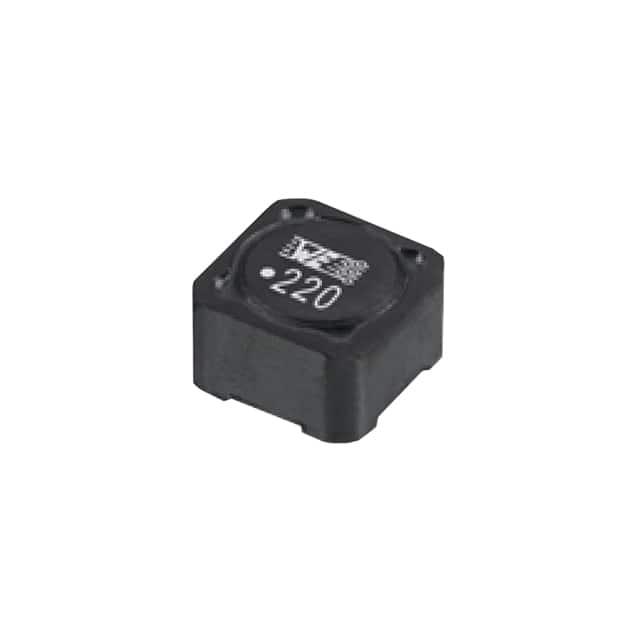

WURTH 贴片电感 744778133

744778133概述

    WE-PD SMT Shielded Power Inductor 技术手册

    产品简介


    WE-PD SMT屏蔽功率电感是一种专为通用电子产品设计的高性能电感器。该产品具有屏蔽设计,能有效降低电磁干扰(EMI),适用于多种电子设备,如电源管理、通信设备、计算机主板和其他需要良好电磁兼容性的电路板。

    技术参数


    - 尺寸:
    - 长度:7.3 ± 0.2 mm
    - 宽度:7.3 ± 0.2 mm
    - 高度:3.2 ± 0.2 mm
    - 厚度:2.0 ± 0.1 mm
    - 标记:
    - 起始绕组标记 “•”
    - 感量代码“330” (表示33 μH)
    - 推荐焊盘图案:
    - 长度:4.8 mm
    - 宽度:8 mm
    - 焊盘间距:2.2 mm
    - 引脚间距:1.6 mm
    - 焊盘下方无过孔和敏感迹线
    - 电气特性:
    - 电感值:33 μH ± 20%
    - 额定电流(IR,40K):1.22 A(ΔT = 40 K)
    - 最大额定电流(IRP,40K):1.85 A(ΔT = 40 K)
    - 饱和电流(SAT,10%):1.15 A(|ΔL/L| < 10%)
    - 饱和电流(SAT,30%):1.45 A(|ΔL/L| < 30%)
    - 直流电阻(RDC @ 20 °C):153 mΩ(典型)
    - 最大直流电阻(RDC @ 20 °C):240 mΩ
    - 自谐振频率(f res):16 MHz(典型)
    - 工作电压:120 V(最大)
    - 认证:
    - RoHS符合 [2011/65/EU & 2015/863]
    - REACH符合 [(EC)1907/2006]
    - 无卤素材料符合 [JEDEC JS709B]
    - 符合AEC-Q200标准等级1

    产品特点和优势


    1. 高效能: 具备良好的电感特性和电流承载能力,确保电路稳定运行。
    2. 高可靠性: 通过严格的国际标准认证,适合高可靠性要求的应用场合。
    3. 抗干扰能力强: 屏蔽设计有效降低电磁干扰,提高电路的整体性能。
    4. 温度适应性强: 工作温度范围广,从-40°C到+125°C,适合不同环境需求。

    应用案例和使用建议


    - 应用案例:
    - 在电源管理模块中用于滤波和稳压。
    - 在通信设备中作为高频信号的耦合电感。
    - 在计算机主板上用作电源模块的一部分。
    - 使用建议:
    - 在使用前确保电路设计符合规范,特别是焊盘尺寸和位置要准确。
    - 遵循推荐的焊接温度曲线,避免过热损坏。
    - 使用前确认电感器没有被物理损坏,如弯曲或折断。

    兼容性和支持


    - 兼容性: 适用于大多数表面贴装设备(SMT),与多数主流电路板材料兼容。
    - 支持和维护: 厂商提供全面的技术支持和产品文档,确保客户能够顺利完成设计和制造过程。

    常见问题与解决方案


    - Q1: 如何正确储存电感器?
    - A: 应在原始包装内存放,避免阳光直射和湿度超标,存储时间不应超过12个月。

    - Q2: 如何防止焊接过程中损坏电感器?
    - A: 使用符合规范的焊接温度曲线,确保焊接过程平稳进行。

    总结和推荐


    WE-PD SMT屏蔽功率电感是一款高品质的电子元器件,具备出色的电感特性和广泛的适用性。其高可靠性、抗干扰能力和良好的温度适应性使其成为许多高要求应用的理想选择。建议用户在使用前详细阅读技术手册,确保所有操作步骤符合规范,以充分发挥其性能优势。
    本文对WE-PD SMT屏蔽功率电感进行了全面的技术介绍和应用分析,希望能帮助用户更好地了解和使用这一优质产品。

744778133参数

参数
电感值 33μH
饱和电流(LSAT) 1.15A
自谐振频率(SRF) 16MHz
容差 ±20%
直流电阻(DCR) 240mΩ
额定电流 1.22A
Q值 -
测试频率 1KHz
长*宽*高 7.3mm*7.3mm*3.4mm
通用封装 7332
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

744778133厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744778133数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744778133 744778133数据手册
