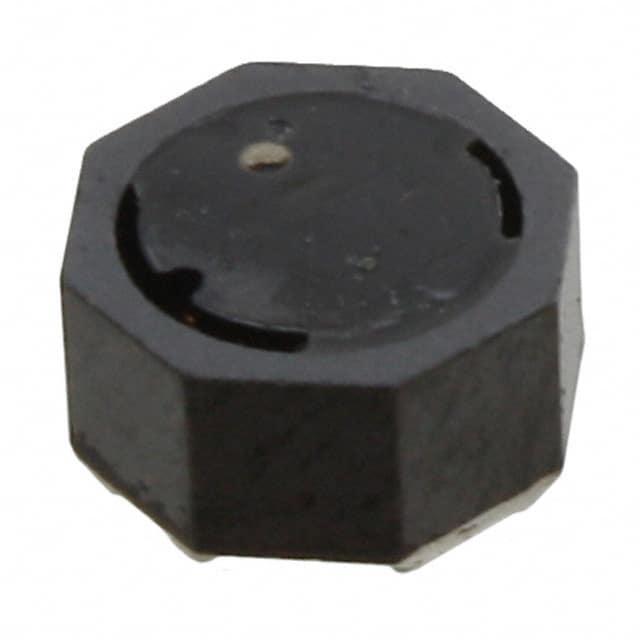

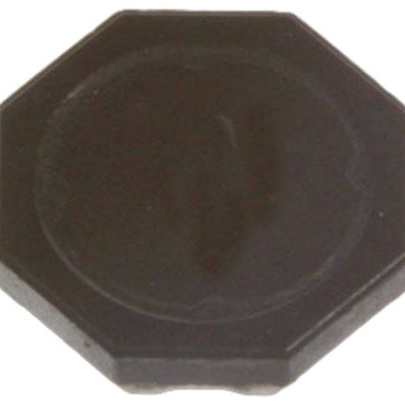

7440710082

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 130MHz 8A 7.3A 820nH 9mΩ ±30% 8043 贴片安装 8mm*8mm*4.6mm
供应商型号: J-WURT-0004611
供应商: Chip1stop
标准整包数: 1
WURTH 贴片电感 7440710082

7440710082概述

    电子元器件产品技术手册:Würth Elektronik eiSos GmbH & Co. KG的WE-TPC SMD屏蔽式微型电源电感器

    产品简介


    WE-TPC SMD屏蔽式微型电源电感器(型号:7440710082)是一种专为一般电子产品设计的电感器。它具有小型化的特点,适用于各种电路应用中,如电源管理、信号过滤及无线通信等领域。该电感器不仅具备优异的电磁兼容性(EMC),还能够有效地抑制噪声干扰,确保电路的稳定运行。

    技术参数


    - 尺寸(长x宽x高): 8±0.3mm x 8±0.3mm x 4.3±0.3mm
    - 绕线起始标记: 标记为R82的绕线起始点
    - 额定电流: 当温度升高40K时,最大电流为7.3A
    - 饱和电流: 饱和电流为8A(|ΔL/L|<35%)
    - 直流电阻: 在20℃下典型值为7mΩ,最大值为9mΩ
    - 自谐振频率: 典型值为130MHz
    - 工作温度范围: -40°C至+125°C
    - 存储温度范围: -20°C至+40°C,相对湿度不超过75%

    产品特点和优势


    - 小体积: 尺寸仅为8x8x4.3毫米,非常适合空间受限的应用。
    - 高可靠性: 能够承受较高的电流,适用于功率管理和信号处理等要求高的场合。
    - 优秀的热稳定性: 额定工作温度范围广,可以适应不同的工作环境。
    - 低直流电阻: 保证了高效的能量传输和较低的发热损耗。
    - 屏蔽结构: 有效抑制外部电磁干扰,提高系统抗干扰能力。

    应用案例和使用建议


    - 电源管理: 在DC-DC转换器和电源滤波器中使用,可以提高电源效率和稳定性。
    - 信号过滤: 在高频信号路径中用于抑制噪声,提高信号质量。
    - 无线通信: 在射频模块中作为匹配网络的一部分,改善信号传输性能。
    使用建议:
    - 确保电路板设计符合电感器的技术参数要求,特别是在绕线布局和散热方面。
    - 使用标准的回流焊接工艺进行安装,遵循推荐的焊接温度曲线。
    - 在高湿度环境中使用时,应注意保护措施以防止组件受损。

    兼容性和支持


    - 兼容性: 与大多数SMD贴片组装工艺兼容,适合自动贴片机装配。
    - 技术支持: Würth Elektronik eiSos GmbH & Co. KG提供了详尽的产品文档和技术支持服务,以帮助客户更好地理解和使用产品。

    常见问题与解决方案


    1. 问:如何检查电感器是否损坏?
    - 答:可以通过测量其直流电阻和自谐振频率来检测。如果这些参数与技术手册中的数值相差较大,则可能是电感器已损坏。
    2. 问:在高湿度环境下使用需要注意什么?
    - 答:应确保包装密封良好,防止湿气侵入,造成腐蚀或性能下降。
    3. 问:如何正确选择焊接温度?
    - 答:根据电感器的包装厚度和焊料类型选择合适的焊接温度曲线,遵循推荐的回流焊接规范。

    总结和推荐


    WE-TPC SMD屏蔽式微型电源电感器是一款高性能、高可靠性的电感器,适用于多种电子产品。其紧凑的设计、优秀的电磁兼容性和出色的热稳定性使其成为电源管理和信号过滤的理想选择。强烈推荐使用此款电感器,尤其对于需要在有限空间内实现高效能量传输和信号处理的应用场合。此外,Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持,帮助客户解决使用过程中遇到的各种问题。

7440710082参数

参数
测试频率 100KHz
电感值 820nH
饱和电流(LSAT) 8A
自谐振频率(SRF) 130MHz
容差 ±30%
直流电阻(DCR) 9mΩ
额定电流 7.3A
Q值 -
长*宽*高 8mm*8mm*4.6mm
通用封装 8043
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
