首页  >  产品百科  >  768775312

768775312

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 2.1MHz 280mA 280mA 1.2mH 4.5Ω ±10% 7850 标准安装,贴片安装 7.8mm*7mm*5.5mm
供应商型号: 1869785
供应商: 海外现货
标准整包数: 1

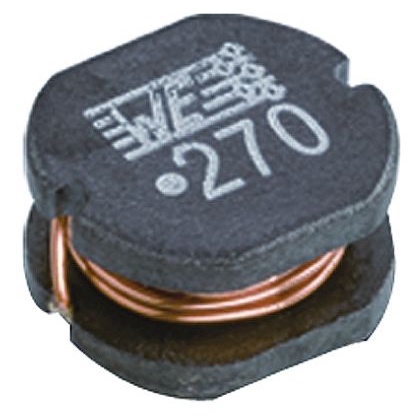

WURTH 贴片电感 768775312

768775312概述

    高压表面贴装功率电感WE-PD2 HV技术手册

    产品简介


    产品名称:高压表面贴装功率电感(WE-PD2 HV)
    产品类型:表面贴装技术(Surface Mount Technology, SMT)功率电感
    主要功能:该电感主要用于一般电子设备中,提供稳定的电流传输和阻抗匹配等功能。适用于电源转换、滤波、信号处理等场合。
    应用领域:适用于一般电子设备,如消费电子产品、通信设备、工业控制等。

    技术参数


    - 尺寸规格:
    - 外形尺寸:长 7.0 ±0.3 mm,宽 7.8 ±0.3 mm,高 7.0 ±0.3 mm,直径 3.0 ±0.45 mm,宽度 4.9 ±0.5 mm
    - 电气特性:
    - 额定电流:最大值 0.28 A,饱和电流:典型值 0.28 A
    - 直流电阻:典型值 3.77 Ω,最大值 4.5 Ω
    - 自谐振频率:典型值 2.1 MHz
    - 工作条件:
    - 工作温度范围:-40°C 至 +85°C
    - 存储条件:温度 < 40°C,相对湿度 < 75% RH
    - 最大工作温度:+125°C
    - 认证及标准:
    - 符合 RoHS、REACh 标准
    - 无卤素材料
    - 湿度敏感等级 (MSL):1 级
    - 通过 WE-STD 1516 400 VDC 冲击测试

    产品特点和优势


    - 可靠性高:通过严格的国际标准认证,确保长期稳定运行。
    - 高温适应性:可在高达 +125°C 的温度下正常工作。
    - 环境友好:无卤素材料,符合环保要求。
    - 易于集成:适用于多种电子设备,方便电路设计和装配。

    应用案例和使用建议


    - 应用案例:应用于电源转换电路,可实现高效能的电流传输和电压调节。
    - 使用建议:
    - 装配注意事项:遵循推荐的焊接温度曲线,避免电流过载和机械损伤。
    - 清洁保养:禁止使用刷子清洗,以免损坏细小的电线。

    兼容性和支持


    - 兼容性:适用于广泛的电子设备和电路板,兼容主流的焊接工艺。
    - 技术支持:制造商提供详尽的技术支持和文档资料,帮助客户顺利完成装配和调试。

    常见问题与解决方案


    - 问题:如何正确存储该电感?
    - 解决方案:应存放在原包装内,存储温度不超过 40°C,相对湿度小于 75%。
    - 问题:焊接时温度过高会导致什么后果?
    - 解决方案:焊接温度需严格控制在规定范围内,避免线圈绝缘损坏。

    总结和推荐


    综合评估:WE-PD2 HV 高压表面贴装功率电感具备高可靠性、良好的环境适应性和高效的性能,是各种电子设备的理想选择。
    推荐使用:对于需要高性能电流传输和阻抗匹配的应用场合,该产品是非常值得推荐的选择。但需要注意的是,用户应在设计阶段与制造商充分沟通,确保产品满足特定的安全和可靠性要求。

768775312参数

参数
自谐振频率(SRF) 2.1MHz
容差 ±10%
直流电阻(DCR) 4.5Ω
额定电流 280mA
Q值 -
测试频率 100KHz
电感值 1.2mH
饱和电流(LSAT) 280mA
长*宽*高 7.8mm*7mm*5.5mm
通用封装 7850
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

768775312厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

768775312数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 768775312 768775312数据手册

768775312封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.776
10+ ¥ 15.4855
50+ ¥ 14.4532
100+ ¥ 14.1951
200+ ¥ 14.1951
500+ ¥ 13.937
2500+ ¥ 13.937
5000+ ¥ 13.937
库存: 104
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.77
