74437368010

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 45MHz 36A 14.5A 1μH 3.3mΩ ±20% 4040 标准安装,贴片安装 11mm*10mm*4mm
供应商型号: BN-74437368010
供应商: 海外现货
标准整包数: 1

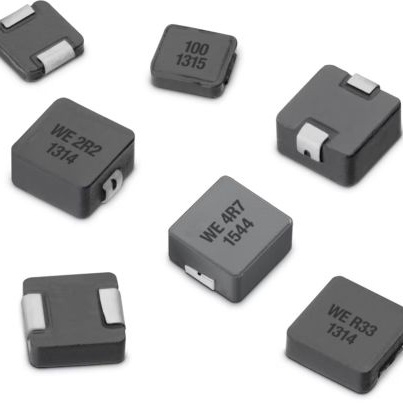

WURTH 贴片电感 74437368010

74437368010概述

    WE-LHMI SMT Power Inductor: 技术手册与解析

    1. 产品简介


    WE-LHMI SMT Power Inductor 是一款专为通用电子设备设计的表面贴装电感器。它适用于广泛的电子产品中,特别是在需要稳定电流管理和信号处理的应用场合。这类电感器通过控制电流的流动来实现电路中的滤波、稳压和其他功能,广泛应用于消费电子、通信设备及工业自动化等领域。

    2. 技术参数


    - 尺寸(单位:毫米)
    - 长度:10.0 ±0.3
    - 宽度:3.8 ±0.2
    - 高度:10.0 ±0.3
    - 引脚间距:2.3 ±0.3
    - 总高度:11.0 ±0.5
    - 脚高:3.0 ±0.3
    - 推荐焊盘图案(单位:毫米)
    - 禁止区域最小宽度:3.5
    - 禁止区域长度:4.1
    - 推荐焊盘长度:13.6
    - 禁止区上方焊盘:5.4
    - 电气特性
    - 标称电感量:1 µH ±20%
    - 额定电流(IR,40K):14.5 A(ΔT = 40 K)
    - 峰值电流(RP,40K):21.3 A(ΔT = 40 K)
    - 饱和电流(SAT,10%):22.7 A(|ΔL/L| < 10%)
    - 饱和电流(SAT,30%):48.3 A(|ΔL/L| < 30%)
    - 直流电阻(RDC@20°C):3 mΩ typ., 3.3 mΩ max.
    - 自谐振频率(f res):45 MHz typ.
    - 认证与标准
    - RoHS 符合性([2011/65/EU&2015/863])
    - REACH 符合性([EC]1907/2006)
    - 无卤素(JEDEC JS709B)
    - 无卤素(IEC 61249-2-21)

    3. 产品特点和优势


    - 宽工作温度范围:该电感器可在-40°C至+85°C的环境温度下正常工作,且在-40°C至+125°C的操作温度范围内稳定运行。
    - 卓越的性能:其标称电感值具有±20%的容差,饱和电流达到48.3 A,能够满足多数应用需求。
    - 高可靠性:经过严格测试,符合国际标准如RoHS、REACH和无卤素标准,确保长期使用的安全性和环保性。
    - 低热效应:即使在高频运行条件下,该电感器也能保持较低的温升,避免因热效应导致的性能下降。

    4. 应用案例和使用建议


    应用案例:
    - 无线充电设备:该电感器可用于无线充电模块中,以提高电流效率并减少电磁干扰。
    - 电源管理:在高性能电源管理设备中,用于滤波和平滑输出电压,确保稳定的电力供应。
    - 汽车电子:由于其出色的温度适应性,特别适合在汽车电子设备中使用,如车载信息娱乐系统。
    使用建议:
    - 布线建议:为确保最佳性能,应遵循制造商推荐的布线模式,并避免在指定禁区内放置引线或迹线。
    - 环境因素考虑:在极端环境下使用时,需考虑散热措施以防止因过热导致的性能下降。
    - 定期检查:定期进行电气性能测试,确保在严苛条件下也能维持稳定表现。

    5. 兼容性和支持


    - 兼容性:该电感器可与其他常见的表面贴装器件兼容,便于集成到现有设计中。
    - 支持与维护:制造商提供全面的技术支持,包括在线文档、用户论坛和现场工程师支持,帮助解决用户在安装和调试过程中可能遇到的问题。

    6. 常见问题与解决方案


    - Q1: 温度上升过高如何处理?
    - A1: 使用更有效的散热设计,如增加散热片或改善空气流通。此外,应确保遵循制造商推荐的焊接曲线。
    - Q2: 如何防止电流冲击导致损坏?
    - A2: 在设计电路时添加适当的保护电路,如瞬态电压抑制二极管(TVS)或其他类型的浪涌防护装置。

    7. 总结和推荐


    总结:
    - 优点:
    - 广泛的工作温度范围和优秀的热稳定性
    - 出色的电性能指标,能够满足多数应用需求
    - 高可靠性,符合多种国际安全和环保标准
    - 不足:
    - 需要在极端环境和高电流条件下考虑散热设计
    - 定期检查和维护以保证长期性能
    推荐:
    WE-LHMI SMT Power Inductor 是一款高性能的表面贴装电感器,适用于多种应用场景。其卓越的性能和高可靠性使其成为电源管理和信号处理领域的理想选择。虽然需要一定的安装和维护技巧,但结合制造商的支持,仍能充分发挥其潜力,推荐用于需要高性能和高可靠性的项目中。

74437368010参数

参数
额定电流 14.5A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 36A
自谐振频率(SRF) 45MHz
容差 ±20%
直流电阻(DCR) 3.3mΩ
长*宽*高 11mm*10mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74437368010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74437368010数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74437368010 74437368010数据手册

74437368010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.6862 ¥ 22.9133
50+ $ 2.6136 ¥ 22.294
100+ $ 2.3958 ¥ 20.4362
250+ $ 2.2869 ¥ 19.5073
库存: 50
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 229.13
