744355090

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 72MHz 28A 24A 900nH 1.6mΩ ±20% 标准安装,贴片安装 13mm*12.8mm*5mm
供应商型号: 4360134
供应商: 海外现货
标准整包数: 1

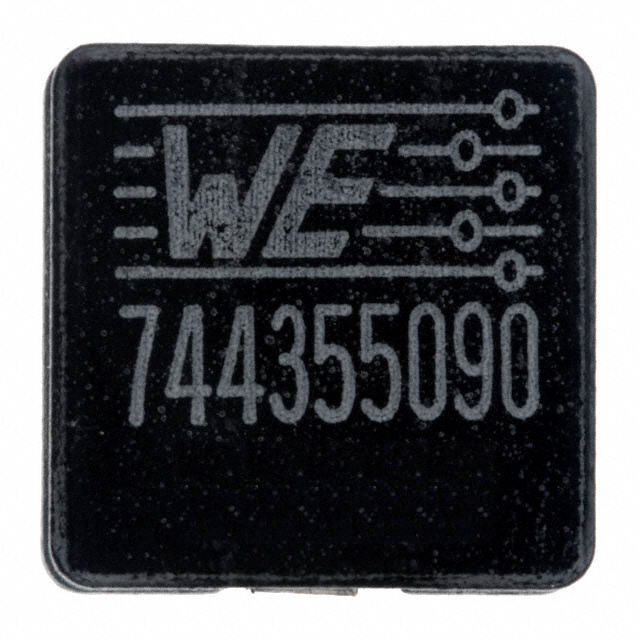

WURTH 贴片电感 744355090

744355090概述


    产品简介


    WE-HCI SMT High Current Inductor(型号:744355090)是一款专为通用电子设备设计和开发的表面贴装电感器。该电感器主要用于提高电路中的电流承载能力,并广泛应用于消费电子产品、工业控制设备、通信设备及电源管理等领域。由于其高可靠性,适用于需要较大电流处理能力的场合。

    技术参数


    - 尺寸(单位:mm)
    - 长度:13.50 ±0.3
    - 宽度:12.80 ±0.5
    - 高度:12.80 ±0.5
    - 引脚间距:2.50 ±0.5
    - 引脚宽度:3.00 ±1.0
    - 脚距中心距:13.00 ±1.0
    - 封装尺寸:6.40 ±0.5
    - 比例尺:2:1
    - 额定电感
    - 0.9 μH ±20%
    - 0.66 μH(典型值)
    - 性能电流
    - 额定电流:36 A(最大值)
    - 饱和电流(10%):11 A(典型值)
    - 饱和电流(30%):28 A(典型值)
    - 直流电阻
    - 1.6 mΩ ±10%
    - 最大值:1.782 mΩ
    - 自谐振频率
    - 72 MHz(典型值)
    - 环境温度
    - 工作温度范围:-40°C 至 +155°C
    - 存储条件:温度 <40°C,湿度 <75%RH

    产品特点和优势


    1. 高电流承载能力:WE-HCI SMT High Current Inductor 具有强大的电流处理能力,最大额定电流可达 36 A,能满足各种高电流需求的应用。

    2. 良好的温度稳定性:电感器可在 -40°C 至 +155°C 的宽广温度范围内稳定工作,确保了在极端环境下的可靠性能。

    3. 低直流电阻:极低的直流电阻(1.6 mΩ)确保了高效的能量转换,减少发热并提高能效。
    4. 优秀的耐久性:符合 AEC-Q200 认证标准,保证了其在长期使用中的可靠性。

    应用案例和使用建议


    WE-HCI SMT High Current Inductor 广泛应用于各种电路板设计中,尤其是在要求高电流承载能力的场合,如电源管理系统、电机驱动、汽车电子等。对于用户来说,建议在安装时严格遵循焊接和清洁工艺规范,避免机械损伤和温度过高对组件的影响。

    兼容性和支持


    WE-HCI SMT High Current Inductor 兼容现有的 SMT 生产线,易于集成到现有系统中。厂商提供详尽的技术文档和支持服务,包括产品可靠性报告和使用指导,帮助客户顺利完成设计和生产过程。

    常见问题与解决方案


    1. 问题:在高温环境下使用时,电感器温度上升过快。
    - 解决方案:确保系统散热良好,必要时增加散热片或采用风冷/液冷方案。
    2. 问题:电感器在焊接过程中出现损坏。
    - 解决方案:严格按照焊接工艺参数进行操作,避免使用超过推荐的焊接温度或时间。
    3. 问题:长时间存放后电感器不易焊接。
    - 解决方案:建议在存储期内(12个月)使用所有组件,确保其最佳性能。

    总结和推荐


    WE-HCI SMT High Current Inductor 在高电流应用场景中表现出色,具备优异的温度稳定性和可靠性,非常适合用于需要大电流承载能力的电子设备。结合其卓越的技术性能和广泛的应用领域,强烈推荐在相关项目中使用此产品。

744355090参数

参数
额定电流 24A
Q值 -
测试频率 100KHz
电感值 900nH
饱和电流(LSAT) 28A
自谐振频率(SRF) 72MHz
容差 ±20%
直流电阻(DCR) 1.6mΩ
长*宽*高 13mm*12.8mm*5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

744355090厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744355090数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744355090 744355090数据手册

744355090封装设计

查看详情并下载
Symbol
Footprint
3D Model
