首页  >  产品百科  >  7847709470

7847709470

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 6.3MHz 3.5A 3.2A 47μH 67mΩ ±20% 1210 标准安装,贴片安装 12mm*12mm*10.3mm
供应商型号: 3237519
供应商: 海外现货
标准整包数: 1

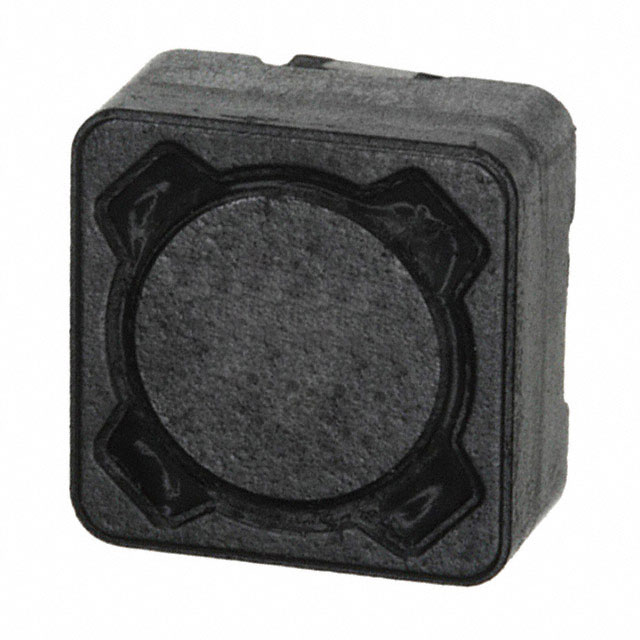

WURTH 贴片电感 7847709470

7847709470概述

    WE-CBA SMD EMI Suppression Ferrite Bead 技术手册

    1. 产品简介


    WE-CBA SMD EMI Suppression Ferrite Bead 是一款广泛应用于各种电子设备中的电磁干扰抑制元件。它通过集成于电路板上,可以有效地滤除高频率的噪声,从而保护敏感电子部件免受外部电磁干扰的影响。这款产品适用于多种用途,包括数据线滤波、电源供应线的噪声抑制等。

    2. 技术参数


    - 尺寸:提供 0402、0603、0805 和 1206 四种尺寸,满足不同应用需求。
    - 阻抗特性:在不同频率下的阻抗值范围广泛,涵盖低频到高频段。
    - 额定电流:最高可承受 5 A 的电流,适用于高电流应用。
    - 工作温度:-55 °C 至 +125 °C,具备宽泛的工作温度范围。
    - 推荐焊接方式:回流焊。

    3. 产品特点和优势


    - 优化结构:与传统产品相比,内部结构进行了优化设计,采用焊接而非传统锡焊连接,提高了稳定性和可靠性。
    - 高过程能力:通过对制造过程进行严格统计分析,确保产品质量的一致性和稳定性。
    - 自动化生产:通过提高自动化程度,减少了人工操作带来的误差,提升了生产效率。
    - AEC-Q 200 认证:所有产品均符合 AEC-Q 200 标准,保证了高性能和长寿命。
    - 温度范围扩展:将工作温度范围扩展至 -55 °C 至 +150 °C,适用于极端环境条件。
    - 额外质量控制:针对关键质量特征进行专项监控和记录,确保每一步生产过程的质量。

    4. 应用案例和使用建议


    - 数据线滤波:适用于 USB 2.0、IEEE 1394 等高速数据传输接口。
    - 电源供应线抑制:可用于电源供应线中的噪声抑制,提升整体系统的稳定性。
    - 宽频带应用:适合需要覆盖宽频带信号的应用,如控制信号、RS232、RS422、DC/DC 转换器等。
    - 高电流应用:适用于高电流应用,如功率电源、DC/DC 转换器。
    使用建议:
    - 对于额定电流大于 1 A 或环境温度超过 +85 °C 的应用,需注意降额使用。
    - 在高电流和高温环境下,额定电流应降低使用,以防止过载。

    5. 兼容性和支持


    - 兼容性:适用于标准 SMD 工艺,易于集成于现有系统中。
    - 支持和维护:由 Würth Elektronik eiSos 提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问:如何确定适合的额定电流?
    - 答:根据具体应用场景,结合环境温度和额定电流进行计算。参考手册中的降额曲线进行调整。
    - 问:如何处理安装过程中出现的虚焊问题?
    - 答:检查焊接工艺,确保回流焊温度和时间设置正确,必要时重新焊接。
    - 问:如何判断产品质量是否合格?
    - 答:可以通过外观检查、电气测试等方式进行验证。如有疑问,可联系制造商进行进一步检测。

    7. 总结和推荐


    总体来看,WE-CBA SMD EMI Suppression Ferrite Bead 在设计、材料选择、制造过程以及产品可靠性方面均表现出色。它的广泛适用性、优良的电气性能和可靠的环境适应能力使其成为各类电子设备中的理想选择。强烈推荐在设计中采用这款产品,以实现更好的电磁兼容性和系统稳定性。

7847709470参数

参数
电感值 47μH
饱和电流(LSAT) 3.5A
自谐振频率(SRF) 6.3MHz
容差 ±20%
直流电阻(DCR) 67mΩ
额定电流 3.2A
Q值 -
测试频率 100KHz
长*宽*高 12mm*12mm*10.3mm
通用封装 1210
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7847709470厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7847709470数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7847709470 7847709470数据手册

7847709470封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.1904
10+ ¥ 22.1904
25+ ¥ 19.8826
50+ ¥ 19.8826
100+ ¥ 19.5275
250+ ¥ 19.1725
1250+ ¥ 19.1725
2500+ ¥ 19.1725
库存: 272
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.19
直接购买
加入购物车
