首页  >  产品百科  >  7447789218

7447789218

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 7MHz 500mA 490mA 180μH 1.45Ω ±20% 7332 标准安装,贴片安装 7.3mm*7.3mm*3.5mm
供应商型号: 7981640
供应商: 海外现货
标准整包数: 1

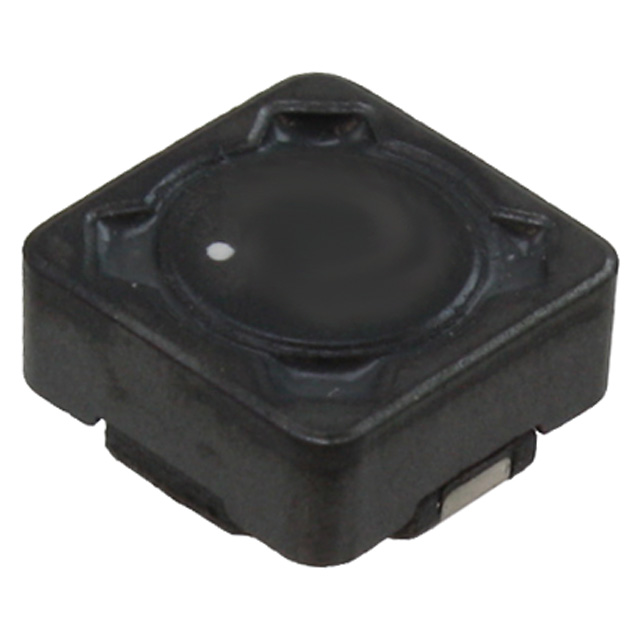

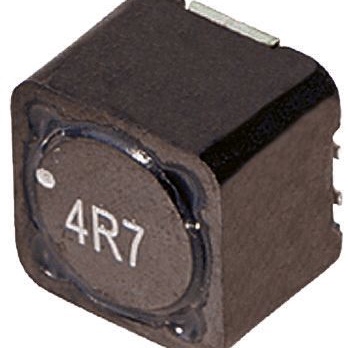

WURTH 贴片电感 7447789218

7447789218概述

    电子元器件产品技术手册

    产品简介


    本文档将详细介绍型号为WE-PD Robust SMT Shielded Power Inductor(7447789218)的产品。该产品是一种表面贴装(SMT)屏蔽型功率电感器,主要用于通用电子设备。它的主要功能是储存电能,用于稳压、滤波和信号处理等应用。适用于广泛的电子产品,如消费电子、通信设备及工业控制等领域。

    技术参数


    - 尺寸:长度:7.3 ± 0.3 mm;宽度:3.2 ± 0.3 mm;高度:7.3 ± 0.3 mm。
    - 电气特性:
    - 额定电流(ΔT = 40 K):最大0.49 A
    - 饱和电流(|ΔL/L| < 10%):典型值0.5 A
    - 直流电阻(20°C):典型值960 mΩ,最大值1450 mΩ
    - 自谐振频率(fres):典型值7 MHz
    - 工作电压:最大值120 V
    - 温度范围:工作温度范围-40°C 至 +125°C,存储条件:< 40°C,湿度 < 75% RH
    - 认证:符合RoHS标准(2011/65/EU & 2015/863)、REACh标准((EC)1907/2006)和卤素自由标准(JEDEC 709B)

    产品特点和优势


    - 高可靠性:经过严格的质量控制和环境测试,确保长期稳定运行。
    - 宽工作温度范围:-40°C 至 +125°C 的工作温度范围使得产品可以在恶劣环境中稳定运行。
    - 低直流电阻:典型值为960 mΩ,可以降低电路的功耗,提高效率。
    - 良好的温度特性:具有较高的饱和电流和较小的温升变化率,适合大电流应用。
    - 低自谐振频率:典型值为7 MHz,有助于减少高频干扰,提高滤波效果。

    应用案例和使用建议


    - 电源稳压:适用于各种电源模块和稳压电路,提高电源稳定性。
    - 信号处理:可用于各类信号耦合和滤波电路,提高信号质量。
    - 建议:在设计时需注意保持引脚无敏感走线,避免电流过大导致的发热和损坏风险。

    兼容性和支持


    - 兼容性:符合IEC 60286-3:2013标准,便于大规模生产和自动化组装。
    - 支持:提供详细的技术文档和支持,包括焊锡工艺和清洗方法,确保用户能够正确安装和使用。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊。
    - 解决方案:严格按照Würth Elektronik的焊接工艺进行,确保焊接质量和可靠性。
    - 问题2:长时间存储后出现焊点不良。
    - 解决方案:确保所有产品在存储期限内使用,遵循制造商的存储条件建议。

    总结和推荐


    该型号电感器具有高可靠性、宽工作温度范围和低直流电阻等特点,非常适合电源稳压和信号处理应用。强烈推荐在需要高可靠性和良好性能的应用中使用。对于特殊安全要求的应用,建议进行详细的评估和验证。此外,Würth Elektronik提供了全面的支持和服务,帮助用户顺利完成产品设计和生产过程。

7447789218参数

参数
容差 ±20%
直流电阻(DCR) 1.45Ω
额定电流 490mA
Q值 -
测试频率 1KHz
电感值 180μH
饱和电流(LSAT) 500mA
自谐振频率(SRF) 7MHz
长*宽*高 7.3mm*7.3mm*3.5mm
通用封装 7332
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7447789218厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447789218数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447789218 7447789218数据手册

7447789218封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.0908
250+ ¥ 16.719
500+ ¥ 16.3685
库存: 19
起订量: 12 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.09
直接购买
加入购物车
