784777101

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 7.5MHz 800mA 720mA 100μH 470mΩ ±20% SMD,7.3X7.3MM 标准安装,贴片安装 7.3mm*7.3mm*4.3mm
供应商型号: 3582994
供应商: 海外现货
标准整包数: 1

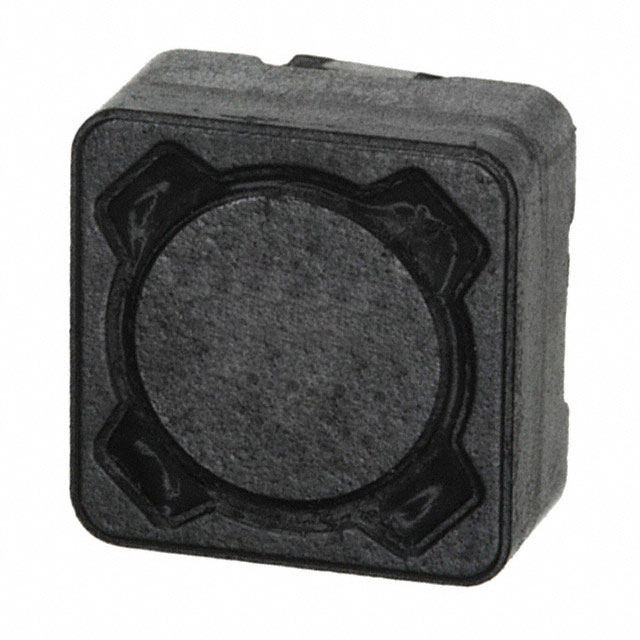

WURTH 贴片电感 784777101

784777101概述

    电子元器件技术手册:WE-PDA SMT屏蔽式功率电感

    产品简介


    本产品为WE-PDA系列的SMT屏蔽式功率电感,适用于一般电子设备。该电感器设计用于实现电磁兼容性(EMC)和电源电路中的滤波、储能等功能,常用于通信设备、消费电子、工业控制等领域。

    技术参数


    - 尺寸:7.3 ±0.3 mm x 7.3 ±0.3 mm x 4.0 ±0.3 mm
    - 引脚间距:1.5 ±0.3 mm
    - 标示:启动绕组标记为“•”,阻抗代码标记为“101”
    - 推荐焊盘图案:[4.08 mm, 1.7 mm, 2.0 mm]
    - 热容限:自谐振频率下典型值为7.5 MHz
    - 电气特性:
    - 电感量(L):100 μH,公差±20%,测试条件:100 kHz/250 mV
    - 额定电流(IR):最大值0.72 A(ΔT = 40 K)
    - 饱和电流(ISAT):典型值0.8 A(ΔL/L < 10%)
    - 直流电阻(RDC):典型值390 mΩ,最大值470 mΩ
    - 自谐振频率(fres):典型值7.5 MHz

    产品特点和优势


    - 屏蔽设计:减少外部磁场干扰,提高EMC性能。
    - 高可靠性:通过AEC-Q200认证,符合RoHS标准,无卤素。
    - 温度适应性:工作温度范围广,从-40°C到+125°C。
    - 高可靠性评价:通过多项可靠性测试,确保在高安全性和高可靠性的应用场合下稳定工作。

    应用案例和使用建议


    - 通信设备:用于电源滤波和储能,提高设备的整体性能。
    - 消费电子:适合笔记本电脑、平板电脑等便携设备的电源管理。
    - 工业控制:可用于工厂自动化控制系统中的信号滤波和储能。
    使用建议:
    - 在使用过程中应注意不要超过额定电流,避免温度过高的情况。
    - 清洗时避免使用刷子,以免损坏细小的导线。
    - 焊接过程需严格遵循焊接规范,确保焊接质量。

    兼容性和支持


    - 兼容性:可与其他同类电子元器件配合使用,建议根据具体应用需求选择合适的连接方式。
    - 技术支持:提供详细的焊接规范和技术文档,如有疑问可联系制造商获取支持。

    常见问题与解决方案


    1. 问题:电感器出现明显的噪音。
    - 解决方案:检查音频信号频率,调整至合适的工作范围内。
    2. 问题:电感器焊接后出现开路。
    - 解决方案:确认焊接参数符合规范,检查是否存在虚焊或假焊现象。
    3. 问题:电感器长时间工作后性能下降。
    - 解决方案:定期检查电感器的工作温度,确保不超过规定的最大值。

    总结和推荐


    WE-PDA SMT屏蔽式功率电感凭借其优良的屏蔽设计、广泛的温度适应性和可靠的电气性能,是众多电子设备的理想选择。该产品适用于多种应用场景,特别是在需要高EMC性能和电源管理的场合。强烈推荐在高可靠性要求的应用环境中使用此产品,以获得最佳性能和稳定性。

784777101参数

参数
电感值 100μH
饱和电流(LSAT) 800mA
自谐振频率(SRF) 7.5MHz
容差 ±20%
直流电阻(DCR) 470mΩ
额定电流 720mA
Q值 -
测试频率 100KHz
长*宽*高 7.3mm*7.3mm*4.3mm
通用封装 SMD,7.3X7.3MM
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

784777101厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

784777101数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 784777101 784777101数据手册

784777101封装设计

查看详情并下载
Symbol
Footprint
3D Model
