7447798250

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 57MHz 10.1A 13.7A 2.5μH 4.95mΩ ±30% 1064 标准安装,贴片安装 10.2mm*10.2mm*6.4mm
供应商型号: 732-2418-1-ND
供应商: Digi-Key
标准整包数: 1

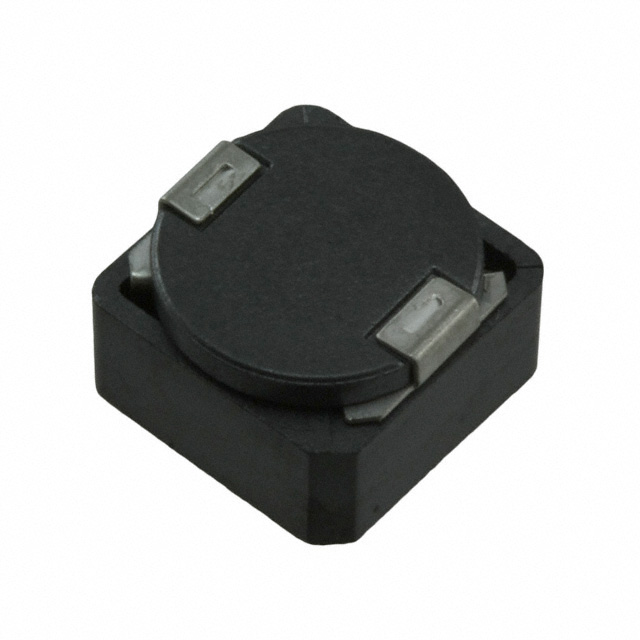

WURTH 贴片电感 7447798250

7447798250概述

    高性能WE-PDF SMT屏蔽式功率电感技术手册解析
    本文档将详细介绍一款由Würth Elektronik eiSos GmbH & Co. KG公司生产的WE-PDF SMT屏蔽式功率电感(型号:7447798250)的技术手册内容。通过深入分析产品的技术参数、应用案例、兼容性以及维护支持等方面,为用户提供全面的产品理解和使用建议。

    1. 产品简介


    WE-PDF SMT屏蔽式功率电感是一款适用于通用电子设备的高品质电感器。它具有良好的屏蔽性能,能有效降低外部磁场干扰,适用于需要高可靠性及电磁兼容性的电路设计。典型的应用领域包括电源管理、通信设备、汽车电子系统和工业控制等。

    2. 技术参数


    以下是根据技术手册整理的主要技术规格:
    - 尺寸:长10.2±0.3 mm,宽10.2±0.3 mm,高6.4 mm最大,端子间距3±0.2 mm,中心孔直径6.3±0.5 mm
    - 引脚标记:起始绕组标记“•”,电感量代码标记“2R5”
    - 标称值:
    - 电感量 L:2.5 µH(±30%容差)
    - 额定电流 Ir:13.7 A(ΔT = 40 K)
    - 饱和电流 Isat:10.1 A(|ΔL/L| < 10%)
    - 直流电阻 Rdc:4.4 mΩ(典型),4.95 mΩ(最大)
    - 自谐振频率 fres:57 MHz(典型)
    - 认证:符合RoHS标准(2011/65/EU 和 2015/863),REACH规定,无卤素
    - 工作温度范围:存储温度 <40°C,湿度 <75%RH;运行温度范围:-40°C 到 +150°C
    - 封装:采用带卷包装,具体参数参照IEC 60286-3:2013标准

    3. 产品特点和优势


    - 屏蔽设计:具备优良的屏蔽效果,减少外界磁场干扰。
    - 高可靠性:经过严格的电气性能测试,确保在规定的温度和电流条件下稳定运行。
    - 兼容多种标准:符合多项国际安全标准,如RoHS、REACH等,确保产品安全可靠。
    - 应用灵活性:适用温度范围广,能够满足各种严苛的工作环境需求。

    4. 应用案例和使用建议


    该电感适用于电源转换电路中的滤波、能量存储和电磁干扰抑制等应用。例如,在车载导航系统中,可以通过该电感提高系统的电源稳定性,增强抗干扰能力。使用建议包括:
    - 正确布线:确保电感周围有足够的空间,避免受到机械应力影响。
    - 散热管理:在高电流环境下,注意散热以防止过热损坏。
    - 环境适应性:在极端环境中使用时,需额外考虑防护措施。

    5. 兼容性和支持


    WE-PDF SMT屏蔽式功率电感与其他同类产品相比,其设计和制造工艺更为先进,符合广泛的行业标准,使得其易于与其他电子元件配合使用。Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持和售后服务,包括产品咨询、设计指导和技术文档。

    6. 常见问题与解决方案


    - 问题一:如何处理焊接后的电感引脚变形?
    - 解决方案:使用热风枪调整,但注意不要过度加热,以免损坏内部结构。
    - 问题二:如何确认电感的工作状态正常?
    - 解决方案:定期检查电感温度,如果发现异常高温,可能需要更换新的电感或调整电路设计。
    - 问题三:电感长期储存应注意什么?
    - 解决方案:确保存放在原包装内,且存储时间不超过12个月,以防引脚氧化影响焊接质量。

    7. 总结和推荐


    综上所述,WE-PDF SMT屏蔽式功率电感以其卓越的性能、稳定的品质和广泛的应用前景成为了一款值得推荐的产品。无论是对于寻求高效能解决方案的工程师还是追求高品质电子设备的制造商,这款电感都将是理想的选择。然而,使用者在将其用于涉及人身安全的重要场合前,务必向Würth Elektronik eiSos GmbH & Co. KG咨询并获得书面批准。

7447798250参数

参数
直流电阻(DCR) 4.95mΩ
额定电流 13.7A
Q值 -
测试频率 100KHz
电感值 2.5μH
饱和电流(LSAT) 10.1A
自谐振频率(SRF) 57MHz
容差 ±30%
长*宽*高 10.2mm*10.2mm*6.4mm
通用封装 1064
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7447798250厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447798250数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447798250 7447798250数据手册

7447798250封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4668 ¥ 29.2945
10+ $ 3.0794 ¥ 25.7711
50+ $ 2.9719 ¥ 24.8711
100+ $ 2.867 ¥ 23.9929
250+ $ 2.5478 ¥ 21.3218
库存: 28
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.29
