744773133

产品分类: 贴片电感
厂牌: WURTH
产品描述: 10KHz 20MHz 900mA 860mA 33μH 540mΩ ±10% 4532 标准安装,贴片安装 4.5mm*4mm*3.5mm
供应商型号: 2082619
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 744773133

744773133概述

    电子元器件产品技术手册

    1. 产品简介


    WE-PD2 SMT Power Inductor(表面贴装功率电感)是一种设计用于通用电子设备的电子元件。其主要功能是存储电能并提供电感特性,广泛应用于电源管理、滤波器电路、直流转换器和EMI抑制等领域。

    2. 技术参数

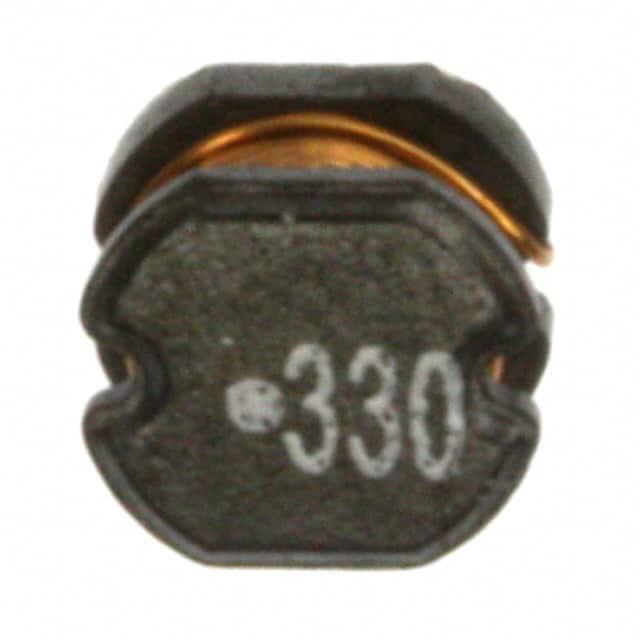

    - 尺寸: 4.5 ± 0.3 mm x 3.2 ± 0.3 mm x 4.0 ± 0.3 mm,线圈开始端标记为“•”,标称电感值为330(电感代码)
    - 推荐焊盘图案: 5.0 mm x 1.5 mm x 4.5 mm x 1.75 mm
    - 电气特性:
    - 电感:L = 33 μH,容差±10%
    - 额定电流:IR = 0.86 A(最大),当温度升高40 K时
    - 饱和电流:ISAT ≈ 0.9 A(典型值)
    - 直流电阻:RDC = 0.37 Ω(典型值),0.54 Ω(最大值)
    - 自谐振频率:fres = 20 MHz(典型值)
    - 工作电压:VD = 120 V(最大值)

    3. 产品特点和优势


    - 高可靠性: 符合RoHS标准,REACh标准和无卤素要求。
    - 宽温范围: 工作温度范围从-40 °C到+125 °C,适应各种恶劣环境。
    - 优异的电气特性: 高电感值、低直流电阻和稳定的自谐振频率,保证了高性能。
    - 抗冲击和振动: 设计考虑了组件的稳定性,避免由于机械应力导致的损坏。

    4. 应用案例和使用建议


    - 应用案例: 在开关电源、直流转换器和电磁干扰抑制电路中广泛应用。
    - 使用建议:
    - 确保焊接工艺符合Würth Elektronik的技术规范。
    - 使用无刷清洗剂进行清洁,避免损坏绝缘层。
    - 储存时需注意湿度不超过75%,避免长时间存放导致终端腐蚀。


    5. 兼容性和支持


    - 兼容性: 该产品与市面上大多数SMT贴片机兼容,可直接在标准回流焊炉中进行焊接。
    - 支持服务: 提供全面的技术支持和售后服务,客户可联系销售工程师获取更多信息和支持。

    6. 常见问题与解决方案


    - Q: 如何判断焊接是否成功?
    - A: 通过视觉检查焊点,确保焊接平整且无空洞。
    - Q: 清洗过程中需要注意什么?
    - A: 避免使用刷子直接接触电感,以防损伤细小导线。
    - Q: 如何处理产品长期储存问题?
    - A: 建议在12个月内使用,避免超过推荐时间可能导致的终端腐蚀问题。

    7. 总结和推荐


    综上所述,WE-PD2 SMT Power Inductor凭借其高可靠性、宽工作温度范围和优秀的电气特性,在多种应用场合下表现出色。建议在需要高性能电感元件的应用中优先考虑此产品。

744773133参数

参数
饱和电流(LSAT) 900mA
自谐振频率(SRF) 20MHz
容差 ±10%
直流电阻(DCR) 540mΩ
额定电流 860mA
Q值 -
测试频率 10KHz
电感值 33μH
长*宽*高 4.5mm*4mm*3.5mm
通用封装 4532
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744773133厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744773133数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744773133 744773133数据手册

744773133封装设计

查看详情并下载
Symbol
Footprint
3D Model
