74406042068

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 60MHz 1.26A 2.04A 6.8μH 97mΩ ±20% 4818 标准安装,贴片安装 4.8mm*4.8mm*2mm
供应商型号: 710-74406042068
供应商: Mouser
标准整包数: 1

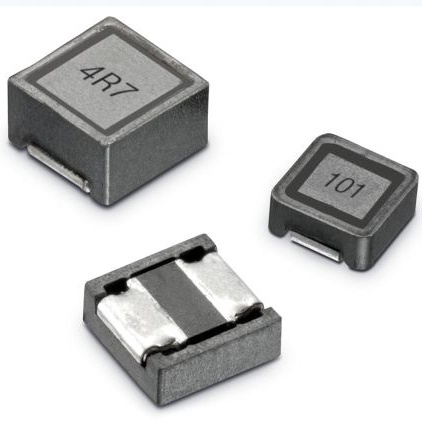

WURTH 贴片电感 74406042068

74406042068概述

    WE-LQFS SMT Power Inductor 技术手册解析

    产品简介


    WE-LQFS SMT Power Inductor(型号:74406042068)是一款专为通用电子设备设计和开发的表面贴装电感器。此产品不适用于需要特别安全标准和高可靠性标准的设备。如需应用于军事、航空航天等领域,必须获得书面批准并执行特定协议。

    技术参数


    - 尺寸:4818型(长×宽):4.95 mm x 5.05 mm
    - 引脚布局:具体布局参考图示
    - 标称电感值:6.8 μH,容差±20%
    - 额定电流:IR @ ΔT = 40 K,最大值为2.04 A
    - 饱和电流:ISAT @ |ΔL/L| < 35%,典型值为1.26 A
    - 直流电阻:RDC @ 20 °C,典型值为81 mΩ,最大值为97 mΩ
    - 自谐振频率:fres,典型值为60 MHz
    - 认证:符合RoHS、REACH、无卤素标准

    产品特点和优势


    - 耐温性好:工作温度范围为-40°C至+125°C,存储条件要求环境湿度低于75%RH,且需避免阳光直射。
    - 低损耗:出色的DC电阻值,保证了低功耗运行。
    - 高频响应:自谐振频率高达60 MHz,适合高频应用。
    - 可靠封装:采用Tape and Reel包装,确保运输和储存过程中不受损害。

    应用案例和使用建议


    - 典型应用:适用于电源管理电路、滤波电路、RF电路等高频和低频应用场合。
    - 使用建议:避免强冲击和振动;焊接时需遵循指定的回流焊曲线;清洗时不可使用刷子以免损坏线圈。

    兼容性和支持


    - 兼容性:可与各种常见的PCB制造工艺兼容。
    - 支持:制造商提供详细的可靠性评估检查和售后服务,如有疑问可通过技术支持获取帮助。

    常见问题与解决方案


    1. 问题:电感器不能正常工作。
    - 解决办法:检查是否按照正确的焊接曲线进行回流焊,并确认操作环境符合规定。
    2. 问题:出现异常噪音。
    - 解决办法:检查音频信号的频率是否可能导致电感器产生磁致伸缩效应。
    3. 问题:存储时间过长导致性能下降。
    - 解决办法:尽量在发货后的12个月内使用,并确保储存条件符合要求。

    总结和推荐


    WE-LQFS SMT Power Inductor 在高频和低频应用中表现出色,具有良好的耐温性和低损耗特性,是电源管理和滤波电路的理想选择。尽管它适用于一般电子设备,但在用于特殊安全要求的应用时需谨慎处理。综合考虑,这款电感器非常适合大多数普通应用场合,值得推荐使用。

74406042068参数

参数
电感值 6.8μH
饱和电流(LSAT) 1.26A
自谐振频率(SRF) 60MHz
容差 ±20%
直流电阻(DCR) 97mΩ
额定电流 2.04A
Q值 -
测试频率 100KHz
长*宽*高 4.8mm*4.8mm*2mm
通用封装 4818
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74406042068厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74406042068数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74406042068 74406042068数据手册

74406042068封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.15 ¥ 9.7175
50+ $ 0.9174 ¥ 7.752
100+ $ 0.6974 ¥ 5.893
500+ $ 0.635 ¥ 5.3661
1000+ $ 0.5778 ¥ 4.8824
2000+ $ 0.5746 ¥ 4.855
库存: 898
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.71
