首页  >  产品百科  >  74438356033HT

74438356033HT

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 25.5MHz 4.8A 3.6A 3.3μH 51.8mΩ ±20% 标准安装,贴片安装 4.1mm*4.1mm*2.1mm
供应商型号: 3381038
供应商: 海外现货
标准整包数: 1

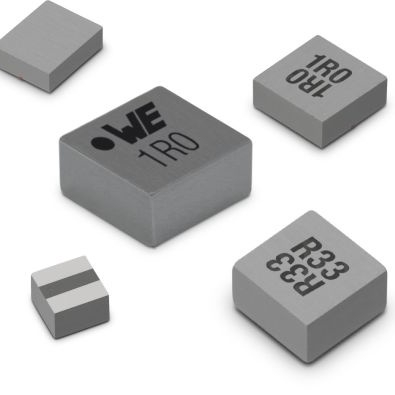

WURTH 贴片电感 74438356033HT

74438356033HT概述

    WE-MAPI SMT Power Inductor技术手册解析

    产品简介


    WE-MAPI SMT Power Inductor是一款专门设计用于一般电子设备的表面贴装电感器。它的主要功能是为电路提供电感值,适用于多种电子产品中,如电源管理和电磁兼容解决方案等。

    技术参数


    - 尺寸(单位:毫米)
    - 长度:4.1 ± 0.2
    - 宽度:4.1 ± 0.2
    - 最大高度:2.1
    - 线径直径:1.25或0.2
    - 电感值:3.3 μH(容差±20%)
    - 电气特性
    - 额定电流(IRP,40K):4.45 A(ΔT=40K)
    - 饱和电流(ISAT,10%):3.1 A(|ΔL/L| < 10%)
    - 饱和电流(ISAT,30%):6.5 A(|ΔL/L| < 30%)
    - 直流电阻(RDC @ 20°C):45 mΩ(典型值),最大值51.8 mΩ
    - 自谐振频率(fres):25.5 MHz(典型值)
    - 工作电压(VDC):80 V(最大值)
    - 环境参数
    - 工作温度范围:-55 °C 至 +150 °C
    - 储存条件:低于40°C,湿度小于75%
    - 认证
    - RoHS合规([2011/65/EU & 2015/863])
    - REACH合规([(EC)1907/2006])
    - 无卤素材料(符合JEDEC JS709B和IEC 61249-2-21标准)
    - AEC-Q200等级0认证

    产品特点和优势


    WE-MAPI SMT Power Inductor具备高可靠性、宽工作温度范围和无卤素材料的特点,使其成为电子设备中不可或缺的元件。其独特的饱和电流特性确保了在不同电流条件下的稳定表现,而低直流电阻则有助于提高能效。

    应用案例和使用建议


    WE-MAPI SMT Power Inductor可以广泛应用于开关电源、射频电路和高频滤波器等场合。在使用时,建议遵循制造商提供的焊接曲线规范,以确保焊接质量和可靠性。此外,在进行清洗或封装前,需要评估可能对电感器性能产生的影响。

    兼容性和支持


    该电感器与市场上常见的SMT生产设备兼容良好。厂商提供了详尽的技术文档和支持服务,包括CAD模型下载和焊接指南,以便于工程师们在设计阶段顺利集成该产品。

    常见问题与解决方案


    1. 问题:焊接不完全导致产品无法正常工作。
    - 解决方案:确保按照推荐的焊膏厚度(100μm)进行操作,并遵守制造商提供的焊接曲线规范。
    2. 问题:存储时间超过12个月导致终端腐蚀。
    - 解决方案:将产品存放在原包装内,并置于符合DIN EN 61760-2标准的环境中。

    总结和推荐


    总体而言,WE-MAPI SMT Power Inductor凭借其优异的性能参数、广泛的适用范围以及良好的技术支持,在众多同类产品中脱颖而出。建议在需要高性能电感器的应用中选用该型号,尤其是在要求严格的应用环境下。

74438356033HT参数

参数
饱和电流(LSAT) 4.8A
自谐振频率(SRF) 25.5MHz
容差 ±20%
直流电阻(DCR) 51.8mΩ
额定电流 3.6A
Q值 -
测试频率 100KHz
电感值 3.3μH
长*宽*高 4.1mm*4.1mm*2.1mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
