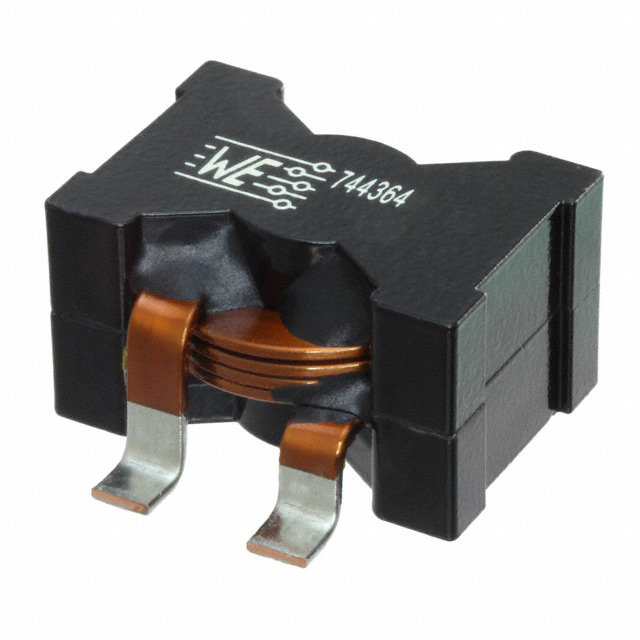

74436412200

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 8.06MHz 9.5A 36A 22μH 1.441mΩ ±15% 2815 标准安装,贴片安装 28mm*19.4mm*15.4mm
供应商型号: 732-11535-ND
供应商: Digi-Key
标准整包数: 1
WURTH 贴片电感 74436412200

74436412200概述

    WE-HCF SMT High Current Inductor 技术手册

    1. 产品简介


    WE-HCF SMT 高电流电感器(订单代码:74436412200)是为一般电子设备设计和开发的。这款电感器具有广泛的适用性,适用于需要高电流和良好稳定性的各种电路。其主要功能是提供稳定的电流输出和良好的电磁兼容性,从而确保电路的可靠运行。它广泛应用于电源管理、电机驱动、LED 照明以及其他需要高功率密度的应用场景。

    2. 技术参数


    以下是该产品的详细技术参数:
    - 尺寸规格(单位:毫米):
    - 最大长度(长边): 28.0 mm
    - 宽度: 10.15 ± 0.5 mm
    - 高度: 3.0 ± 0.3 mm
    - 引脚间距: 3.8 mm 起
    - 其他详细尺寸参见图纸。
    - 电气特性:
    - 电感量:22 μH ± 15%
    - 额定电流:36 A(ΔT = 50 K)
    - 饱和电流:9.5 A(ΔL/L < 30%)
    - 直流电阻:1.31 mΩ ± 10%
    - 自谐振频率:8.06 MHz
    - 认证:
    - RoHS 合规:符合 2011/65/EU 和 2015/863 指令
    - REACH 合规:符合 (EC)1907/2006 指令
    - 无卤素材料:符合 JEDEC JS709B 和 IEC 61249-2-21 标准
    - 组件等级:1 级
    - 环境条件:
    - 工作温度范围:-40 至 +125°C
    - 储存条件:湿度 < 75%,温度 < 40°C

    3. 产品特点和优势


    - 高电流处理能力: 该电感器能够处理高达 36 A 的电流,适合高功率密度的应用需求。
    - 低直流电阻: 直流电阻仅为 1.31 mΩ,保证了高效的能量传输和较低的损耗。
    - 高稳定性: 在 50 K 的温升条件下表现出色,能够在高温环境下稳定工作。
    - 高自谐振频率: 具有较高的自谐振频率,可有效防止信号干扰。

    4. 应用案例和使用建议


    - 电源管理系统: 在 DC-DC 转换器和其他电源模块中,提供稳定的电流输出,提高系统的效率和可靠性。
    - 电机驱动系统: 用于电动机驱动电路中,提供稳定的电流以确保电机的正常运转。
    - LED 照明: 作为 LED 驱动器的一部分,提供高稳定性和高效能。
    使用建议:
    - 确保电感器的工作温度不超过 125°C,避免长时间暴露在高温环境中。
    - 在焊接过程中遵循推荐的回流焊曲线,以确保最佳焊接效果。

    5. 兼容性和支持


    - 兼容性: 该产品与标准 SMT 设备兼容,便于在 PCB 上进行安装。
    - 支持和维护: Würth Elektronik eiSos 提供详细的文档和技术支持,包括焊接指南和常见问题解答。如有进一步疑问,可以联系现场销售工程师或内部销售人员。

    6. 常见问题与解决方案


    - Q: 电感器能否承受音频频率信号?
    - A: 电感器可能因磁致伸缩效应产生可听噪声。建议避免将音频频率信号应用于电感器。

    - Q: 如何存储电感器?
    - A: 电感器应在原始包装内存放,湿度应低于 75%,温度应低于 40°C。超过 12 个月的存储时间不建议。

    7. 总结和推荐



    总结

    :
    WE-HCF SMT 高电流电感器是一款高性能的电子元件,具备出色的电流处理能力和稳定性,适用于多种高功率密度应用场合。其优越的电气特性和广泛的适用范围使其成为市场上极具竞争力的产品。
    推荐:
    强烈推荐在需要高电流和高稳定性的应用场合使用该电感器。通过遵循制造商的使用建议和注意事项,可以确保电感器在长时间内稳定可靠地运行。

74436412200参数

参数
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 9.5A
自谐振频率(SRF) 8.06MHz
容差 ±15%
直流电阻(DCR) 1.441mΩ
额定电流 36A
长*宽*高 28mm*19.4mm*15.4mm
通用封装 2815
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
