7445720

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 6.5MHz 3A 2A 100μH 202mΩ ±10% 标准安装,贴片安装 22mm*15mm*7.8mm
供应商型号: 3963493
供应商: 海外现货
标准整包数: 2

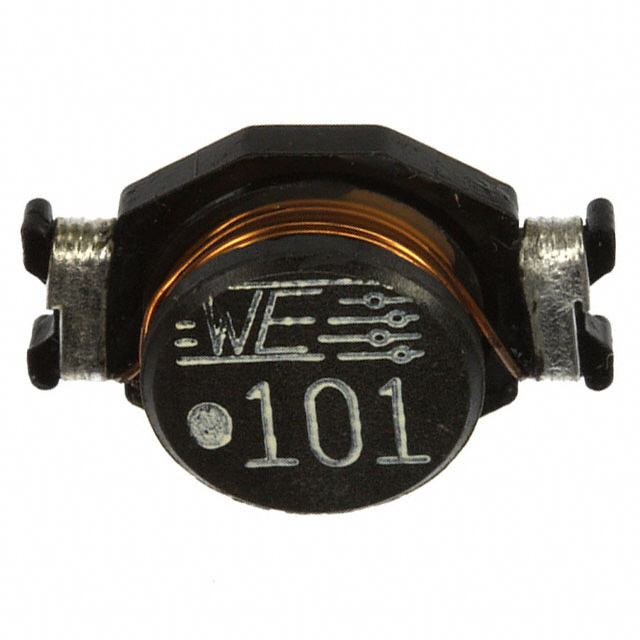

WURTH 贴片电感 7445720

7445720概述


    产品简介


    WE-PD4 SMD Power Inductor
    WE-PD4 SMD Power Inductor是一款设计用于一般电子设备的表面贴装功率电感器。该电感器采用Type XL尺寸,具有出色的电感值和额定电流处理能力。它主要应用于消费电子、通信设备和其他需要高效电源管理的应用场合。

    技术参数


    - 型号: WE-PD4
    - 序号: 7445720
    - 尺寸: Type XL
    - 基本参数:
    - 电感值: 100 µH(公差±10%)
    - 额定电流: 2.0 A
    - 饱和电流: 3.0 A
    - 直流电阻 (RDC): 0.168 Ω(典型值), 0.202 Ω(最大值)
    - 自谐振频率 (fres): 6.5 MHz(典型值)
    - 电气特性:
    - 测试条件:20°C,33% RH(除非另有说明)
    - 工作环境:
    - 工作温度范围:-40°C 至 +125°C
    - 储存温度范围:-20°C 至 +40°C(湿度最大为75%RH)

    产品特点和优势


    1. 高效率: WE-PD4 SMD Power Inductor拥有良好的电感值和电流处理能力,适合于需要高效电源管理的应用。
    2. 可靠性: 设计用于广泛的环境温度,确保在恶劣环境下也能稳定运行。
    3. 安全性: 适用于一般电子设备,但在某些安全标准要求较高的设备中不被授权使用。
    4. 兼容性: 尺寸和引脚布局符合行业标准,易于集成到各种电路板设计中。

    应用案例和使用建议


    应用案例:
    - 消费电子产品
    - 通信设备
    - 电源管理模块
    使用建议:
    - 确保焊接过程严格遵循推荐的焊接曲线,以避免因焊接不良导致的产品损坏。
    - 在使用过程中,应注意环境温度不要超过125°C,以防热应力对电感器造成损伤。
    - 定期检查电感器的连接点,确保焊点和引脚无松动或腐蚀现象。

    兼容性和支持


    WE-PD4 SMD Power Inductor与其他常见的SMT组件兼容。Würth Elektronik eiSos GmbH & Co. KG提供技术支持和维护服务,确保客户在设计和使用过程中获得必要的帮助。

    常见问题与解决方案


    常见问题:
    1. 焊接时出现损坏
    - 解决方案: 使用推荐的焊接曲线,确保焊接过程中的温度和时间控制得当。
    2. 工作温度超出范围
    - 解决方案: 确保电感器的工作环境温度在-40°C至+125°C范围内。
    3. 引脚损坏
    - 解决方案: 检查并确保焊点和引脚无松动或腐蚀现象。

    总结和推荐



    总结

    :
    WE-PD4 SMD Power Inductor是一款设计精良的电感器,适用于多种通用电子设备。它具备优良的电气特性和广泛的工作温度范围,能够在不同应用场景下保持稳定可靠的性能。
    推荐:
    由于其高效的电源管理和广泛的应用范围,我们强烈推荐WE-PD4 SMD Power Inductor作为消费电子、通信设备等领域的理想选择。然而,如果需要在安全标准要求极高的设备中使用,请务必与供应商协商并采取额外的安全措施。

7445720参数

参数
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 3A
自谐振频率(SRF) 6.5MHz
容差 ±10%
直流电阻(DCR) 202mΩ
额定电流 2A
长*宽*高 22mm*15mm*7.8mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7445720厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7445720数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7445720 7445720数据手册

7445720封装设计

查看详情并下载
Symbol
Footprint
3D Model
