744784056

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100MHz 5.4GHz 300mA 8 5.6nH 270mΩ 0.3nH 0402 贴片安装 1.1mm*500μm*600μm
供应商型号: 8830231
供应商: 欧时
标准整包数: 25

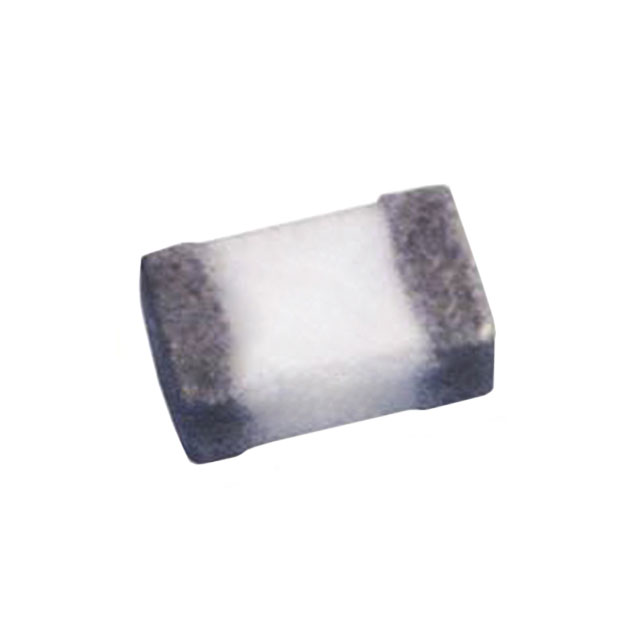

WURTH 贴片电感 744784056

744784056概述

    WE-MK Multilayer Ceramic SMD Inductor 技术手册概述

    1. 产品简介


    WE-MK 多层陶瓷表面贴装电感(SMD Inductor)是一种适用于通用电子设备的小型化无源元件。它主要用于滤波、谐振、电磁干扰(EMI)抑制等应用领域,是现代电子产品中不可或缺的一部分。

    2. 技术参数


    - 型号:744784056
    - 尺寸:0402(尺寸单位:mm)
    - 电气特性:
    - 电感量:5.6 nH(容差:±0.3 nH)
    - Q值:8(频率:100 MHz)
    - 直流电阻:0.27 Ω
    - 额定电流:300 mA(温度升高20K时)
    - 自谐振频率:5400 MHz(最大值)

    3. 产品特点和优势


    - 小型化:采用0402尺寸,非常适合空间受限的应用场合。
    - 高可靠性:经过严格的温湿度测试和电气特性验证。
    - 良好的电气性能:在高频条件下表现优异,适合滤波和阻抗匹配。
    - 兼容性好:符合行业标准的封装方式,易于集成到各种电路板设计中。

    4. 应用案例和使用建议


    - 应用案例:适用于无线通信模块、移动设备、传感器网络等。
    - 使用建议:
    - 确保电感在正常工作温度范围内运行(-40°C 到 +120°C),避免过热损坏。
    - 在组装过程中严格遵循焊接曲线规范,以保证焊接质量和稳定性。
    - 在极端环境下使用时,如需达到更高的安全标准,建议与供应商签订专门协议。

    5. 兼容性和支持


    - 兼容性:WE-MK 多层陶瓷表面贴装电感符合行业标准,可与多种SMD元件和电路板设计兼容。
    - 支持信息:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和支持服务,客户可联系销售工程师获取更多信息。

    6. 常见问题与解决方案


    - 问题1:电感器安装后失效。
    - 解决方案:检查焊接曲线是否正确,确保焊接过程中的温度曲线符合JEDEC标准。
    - 问题2:电感器工作温度超出范围。
    - 解决方案:采取适当的散热措施,确保环境温度不超过规定范围(最高120°C)。

    7. 总结和推荐


    综上所述,WE-MK 多层陶瓷表面贴装电感以其小巧的体积、稳定的性能和广泛的应用范围,在各类通用电子设备中表现出色。尽管该产品不适合用于涉及高度安全要求的应用,但对于大多数常规电子设备而言,它是一个可靠且实用的选择。强烈推荐在一般电子设备中使用此产品。

744784056参数

参数
Q值 8
测试频率 100MHz
电感值 5.6nH
饱和电流(LSAT) -
自谐振频率(SRF) 5.4GHz
容差 0.3nH
直流电阻(DCR) 270mΩ
额定电流 300mA
长*宽*高 1.1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

744784056厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744784056数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744784056 744784056数据手册

744784056封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 0.3955
2500+ ¥ 0.3876
5000+ ¥ 0.3786
库存: 175
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 9.88
