74431012015

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 70MHz 98A 37A 150nH 125μΩ ±15% SMD,10X6MM 标准安装,贴片安装 10mm*6mm*12mm
供应商型号: 2177261
供应商: 海外现货
标准整包数: 1

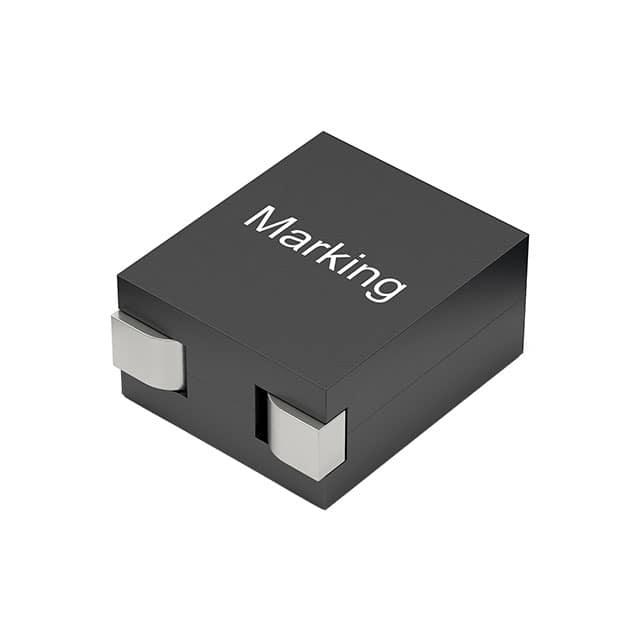

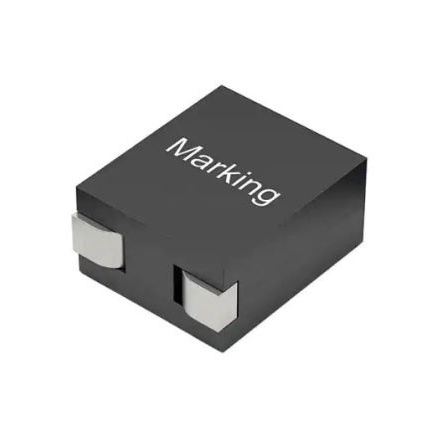

WURTH 贴片电感 74431012015

74431012015概述

    # WE-HCM SMT High Current Flat Wire Inductor 技术手册解析

    产品简介


    WE-HCM SMT高电流扁线绕电感器是德国Würth Elektronik eiSos公司开发的一款适用于通用电子设备的小型化电感元件。该电感器采用扁线绕制技术,具有极低的直流电阻和优异的温度稳定性,适合高频开关电源、通信设备及汽车电子等领域应用。产品提供从典型额定电流到饱和电流的全面电气特性支持,能够满足高性能电源转换的需求。
    主要功能
    - 高频开关电路中的滤波、储能和平滑应用
    - 支持大电流(额定电流高达84.3A)
    - 低功耗设计,减少热损耗
    应用领域
    - 开关电源
    - 通信设备
    - 汽车电子
    - 工业控制设备

    技术参数


    以下为产品的核心技术规格和电气特性:
    | 参数名称 | 技术指标 |

    | 外形尺寸(长×宽×高) | 10.0mm × 12.0mm × 6.0mm |
    | 推荐焊盘图案 | 3.9mm × 11.0mm |
    | 典型电感值(100kHz/10mA)| 0.15µH ±15% |
    | 额定电流(ΔT=40K) | 37A max;性能额定电流84.3A max |
    | 饱和电流(ΔL/L<10%) | 99.4A typ |
    | 饱和电流(ΔL/L<30%) | 108.4A typ |
    | 直流电阻(20°C) | 0.125mΩ ±10% |
    | 自谐振频率(fres) | 70MHz typ |
    | 工作温度范围 | -40°C 至 +125°C |
    | 储存条件 | 温度<40°C,湿度<75%RH |

    产品特点和优势


    1. 高电流处理能力:支持高达84.3A的性能额定电流,确保在恶劣工作环境下稳定运行。
    2. 低功耗和热管理:低直流电阻设计减少了功率损耗,并通过优化结构实现高效散热。
    3. 高可靠性:符合AEC-Q200标准,满足汽车电子的严格要求。
    4. 兼容性强:与多种主流PCB布局兼容,方便客户设计集成。
    5. 环境友好:无卤素、RoHS合规,符合环保标准。

    应用案例和使用建议


    应用案例
    - 开关电源:在高频开关电源中用于储能和平滑输出电压波动,提升电源效率。
    - 车载充电器:适用于汽车电子系统的快充模块,提供高电流支撑。
    - 通信基站:在高密度通信设备中作为滤波元件,改善信号质量。
    使用建议
    - PCB设计:选择合适的焊盘尺寸和布局,确保良好的热传导路径。
    - 操作环境:避免极端温度和湿度过高的环境,防止元件失效。
    - 测试验证:在实际应用中进行温度上升测试,确保符合预期。

    兼容性和支持


    兼容性
    - Tape and Reel包装:适用于自动化生产流程。
    - 焊接工艺:推荐回流焊接工艺,需遵循指定的焊接曲线。
    - 互操作性:可与市场上主流的PCB布局工具兼容。
    支持服务
    - Würth Elektronik提供详尽的技术文档和培训支持。
    - 专业团队提供售后技术支持,解决客户在应用中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现虚焊 | 确保焊接温度和时间符合要求。 |
    | 温升过高 | 调整PCB布线设计,增加散热通路。 |
    | 噪声问题 | 将音频信号频率调整至低于电感谐振频率。 |

    总结和推荐


    综合评估
    WE-HCM SMT高电流扁线绕电感器以其出色的性能、高可靠性及广泛应用的适应性,在市场上具有较强的竞争力。其卓越的电流处理能力和较低的直流电阻使其成为高性能电源系统的核心元件。同时,该产品符合多项国际标准,确保了广泛的安全性和合规性。
    推荐结论
    强烈推荐此款电感器用于需要大电流处理、低损耗和高可靠性的应用场景,尤其适合汽车电子、通信设备和工业控制系统等领域。客户可根据具体需求选择合适的型号,并结合制造商提供的技术支持优化设计方案。

74431012015参数

参数
额定电流 37A
Q值 -
测试频率 100KHz
电感值 150nH
饱和电流(LSAT) 98A
自谐振频率(SRF) 70MHz
容差 ±15%
直流电阻(DCR) 125μΩ
长*宽*高 10mm*6mm*12mm
通用封装 SMD,10X6MM
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74431012015厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74431012015数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74431012015 74431012015数据手册
