744771147W

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 8MHz 2.6A 2.2A 47μH 84mΩ ±20% SMD,12X12MM 标准安装,贴片安装 12mm*12mm*6.5mm
供应商型号: 2219501
供应商: 海外现货
标准整包数: 1

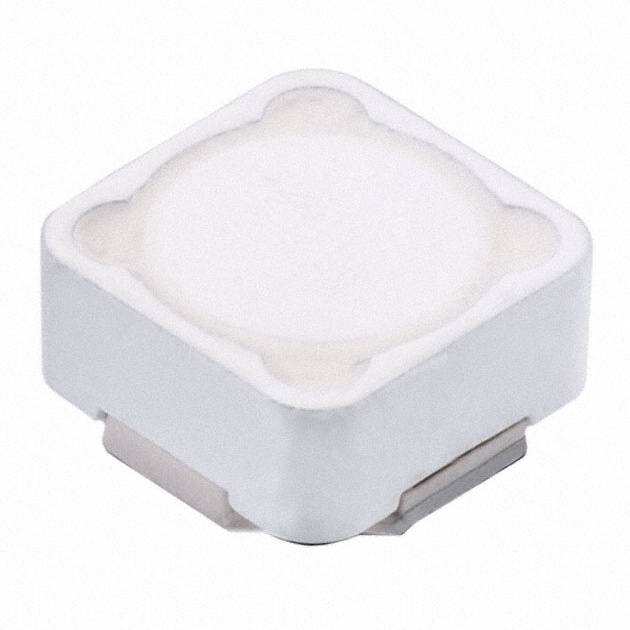

WURTH 贴片电感 744771147W

744771147W概述


    产品简介


    产品名称:WE-PD系列储能电感
    描述:WE-PD系列储能电感是一款高性能功率电感器,主要用于电源管理和滤波电路中。它适用于多种电子设备,包括消费类电子产品、通信设备及工业控制设备。其卓越的储能能力和低直流电阻使其成为提高能源效率的理想选择。

    技术参数


    - 电感值范围:2.2 µH 至 47 µH(典型值)
    - 额定电流:高达2.20 A
    - 饱和电流:取决于具体型号,通常不超过标称值的80%
    - 自谐振频率:8 MHz(典型值)
    - 工作温度范围:-40°C 至 +125°C
    - 温升限制:核心材料耐热等级为Class H,确保长期稳定运行
    - 封装尺寸:标准尺寸,可根据需求定制

    产品特点和优势


    - 高效率:低直流电阻设计减少了能量损耗,提高了转换效率。
    - 紧凑设计:优化的结构设计使器件更加小巧轻便,适合空间受限的应用场合。
    - 耐用性强:采用高温耐受材料制造,能够在恶劣环境中保持性能稳定。
    - 广泛的适用性:适用于各种类型的开关电源、DC/DC转换器等应用领域。

    应用案例和使用建议


    应用案例:
    - 开关电源中的储能元件
    - 高频信号处理电路中的滤波组件
    使用建议:
    - 在设计阶段充分考虑负载条件下的电流需求,合理选择合适型号。
    - 确保良好的散热措施以维持长期稳定的工作状态。

    兼容性和支持


    该产品与其他主流品牌的类似产品具有良好的互换性,能够无缝集成到现有的系统架构内。制造商提供了详尽的技术文档和支持服务,包括样品请求、技术咨询和技术培训等全方位支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 检查散热设计是否符合要求;增加外部冷却装置如风扇 |
    | 电流过载引起损坏 | 确认实际工作电流不超过额定值;必要时更换更高规格型号 |

    总结和推荐


    总体而言,WE-PD系列储能电感凭借其优异的性能表现,在众多应用场景中展现了强大的竞争力。对于需要高效能且体积较小的储能解决方案来说,这是一个非常值得信赖的选择。因此,我们强烈推荐这一系列产品给那些追求高品质和可靠性的客户群体。

744771147W参数

参数
自谐振频率(SRF) 8MHz
容差 ±20%
直流电阻(DCR) 84mΩ
额定电流 2.2A
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 2.6A
长*宽*高 12mm*12mm*6.5mm
通用封装 SMD,12X12MM
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744771147W厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744771147W数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744771147W 744771147W数据手册

744771147W封装设计

查看详情并下载
Symbol
Footprint
3D Model
