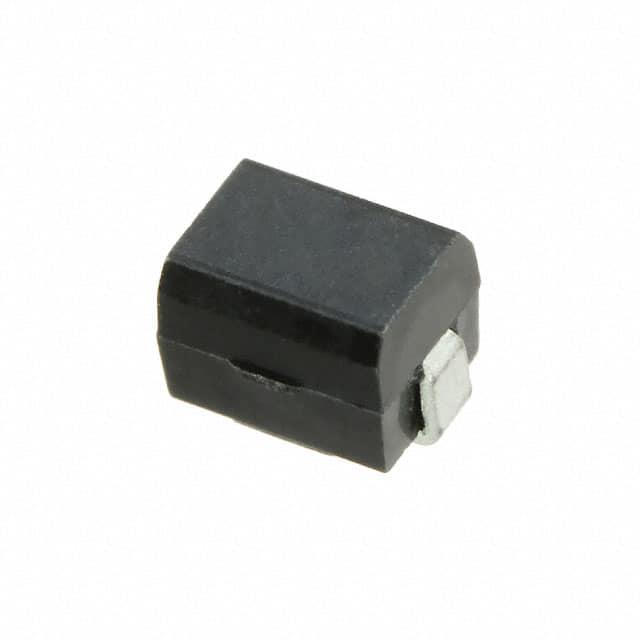

7447669182

产品分类: 贴片电感
厂牌: WURTH
产品描述: 975KHz 11MHz 300mA 40@975kHz 82μH 3.18Ω ±10% 1812 标准安装,贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 2493220
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 7447669182

7447669182概述

    WE-GFH 高频表面贴装电感技术手册

    1. 产品简介


    WE-GFH 系列高频表面贴装电感是专门为一般电子设备设计和制造的电子元件。该电感主要用于提高电子电路中的电磁兼容性和稳定性。它们广泛应用于通信设备、消费电子产品、工业控制系统等多个领域。

    2. 技术参数


    以下是WE-GFH系列高频表面贴装电感的技术规格:
    - 尺寸(mm)
    - 长度:3.2 ± 0.2 mm
    - 宽度:3.2 ± 0.2 mm
    - 高度:4.2 ± 0.2 mm
    - 引脚间距:1.2 ± 0.2 mm
    - 厚度:1.0 mm (+0.3/-0.0 mm)
    - 封装规格
    - 载带宽度:8 mm
    - 盘子长度:178 mm
    - 卷盘直径:12.8 mm
    - 卷盘数量:500 个/卷
    - 推荐焊盘图案(mm)
    - 2.2 × 1.5 mm
    - 1.6 mm
    - 电气特性
    - 标称电感量:82 μH ± 10%
    - 额定电流:ΔT = 40 K 时 300 mA 最大
    - 直流电阻:@ 20 °C 为 3110 mΩ 典型值,3500 mΩ 最大
    - 自谐振频率:典型值 10 MHz
    - 品质因数:@ 2.52 MHz 为 30 最小
    - 额定工作电压:120 V DC 最大
    - 认证
    - 符合RoHS标准 [2011/65/EU&2015/863]
    - 符合REACH标准 [(EC)1907/2006]
    - 符合无卤素标准 [JEDEC JS709B]

    3. 产品特点和优势


    WE-GFH 系列高频表面贴装电感具有以下显著特点和优势:
    - 高精度电感量:±10% 的电感量公差确保了良好的稳定性和一致性。
    - 高温适应性:最高工作温度可达 +125 °C,适用于多种环境条件。
    - 低损耗:低直流电阻(典型值 3110 mΩ)提高了电感效率。
    - 长寿命:符合国际标准的制造工艺确保了长期可靠的性能。
    - 环保材料:无卤素、RoHS 和 REACH 合规材料,适用于绿色电子产品设计。

    4. 应用案例和使用建议


    WE-GFH 高频表面贴装电感在多种应用中表现出色,如通信设备中的滤波器、电源管理中的储能元件等。以下是几个使用建议:
    - 高精度电路设计:由于其高精度的电感量,WE-GFH 电感特别适合用于需要高精度匹配的应用场合。
    - 高温环境应用:在需要耐高温的环境中,如工业自动化设备中,WE-GFH 电感能保持稳定的性能。
    - 信号处理:在需要滤波或阻抗匹配的应用中,WE-GFH 电感能够有效改善信号质量。

    5. 兼容性和支持


    WE-GFH 系列高频表面贴装电感与市面上大多数主流 PCB 制造工艺和设备兼容。此外,厂商提供了详尽的技术文档和支持服务,以确保客户能够顺利进行设计和生产。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个可能遇到的问题及其解决办法:
    - 问题:焊接时温度超过规定范围。
    - 解决方案:遵循推荐的回流焊接曲线进行焊接,确保温度控制在规定范围内。
    - 问题:存储时间过长导致性能下降。
    - 解决方案:建议在发货后 12 个月内使用,确保组件处于良好的工作状态。
    - 问题:焊接过程中引脚变形。
    - 解决方案:检查焊接设备,确保焊接过程中的热应力均匀分布,避免局部过热。

    7. 总结和推荐


    WE-GFH 系列高频表面贴装电感以其高精度、高温适应性和可靠性在同类产品中脱颖而出。其广泛的适用性和良好的技术支持使其成为许多应用的理想选择。强烈推荐使用这款电感,特别是对于那些对精度和可靠性要求较高的电路设计。
    如果您有任何疑问或需要进一步的技术支持,请联系 Würth Elektronik eiSos GmbH & Co. KG 获取帮助。

7447669182参数

参数
额定电流 300mA
Q值 40@975kHz
测试频率 975KHz
电感值 82μH
饱和电流(LSAT) -
自谐振频率(SRF) 11MHz
容差 ±10%
直流电阻(DCR) 3.18Ω
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
