74477820

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 9MHz 760mA 620mA 100μH 790mΩ ±20% 7332 标准安装,贴片安装 7.3mm*7.3mm*3.4mm
供应商型号: 3582961
供应商: 海外现货
标准整包数: 1

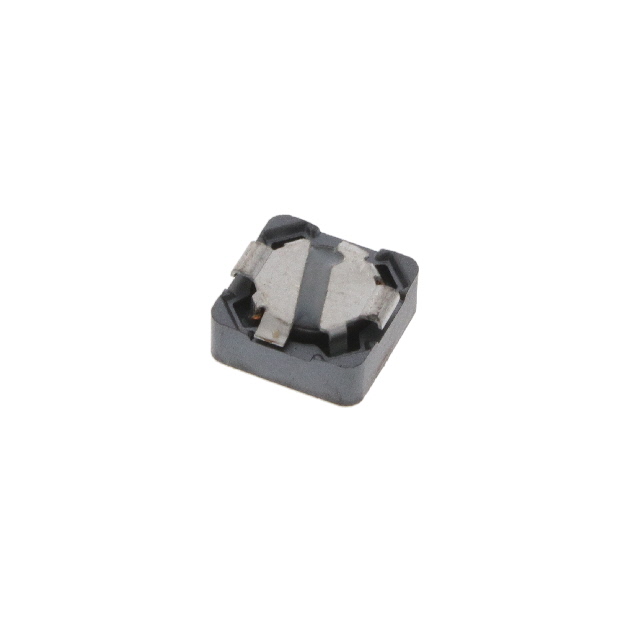

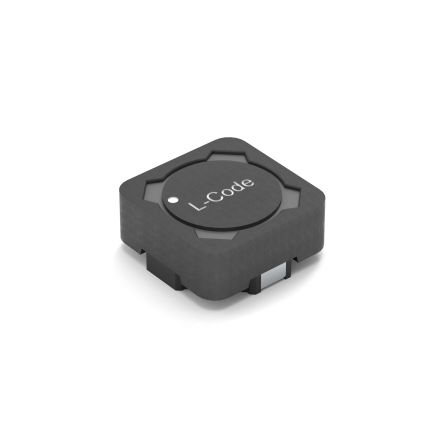

WURTH 贴片电感 74477820

74477820概述


    产品简介


    WE-PD SMT屏蔽功率电感是一种专为一般电子产品设计和开发的高性能电感器。主要应用于电源管理和电磁兼容(EMC)领域,提供稳定的电感值和优良的电流处理能力。其独特的结构和材料使其能够有效地抑制电磁干扰,同时保证长时间稳定运行。

    技术参数


    - 尺寸: 7.3 ± 0.2 mm × 7.3 ± 0.2 mm × 3.2 ± 0.2 mm × 2.0 ± 0.1 mm
    - 绕线标记: 开始绕线点 “•”
    - 标称电感值: 100 μH(±20%)
    - 额定电流:
    - IR,40K: ΔT = 40 K 时 0.62 A max.
    - IRP,40K: ΔT = 40 K 时 0.91 A max.
    - 饱和电流:
    - ISAT,10%: |ΔL/L| < 10% 时 0.76 A typ.
    - ISAT,30%: |ΔL/L| < 30% 时 0.95 A typ.
    - 直流电阻:
    - RDC @ 20 °C: 580 mΩ typ.
    - RDC @ 20 °C: 790 mΩ max.
    - 自谐振频率: fres 9 MHz typ.
    - 工作电压: 120 V max.
    - 认证: RoHS、REACh、无卤素、符合AEC-Q200 Grade 1标准

    产品特点和优势


    1. 高可靠性: 经过严格的RoHS、REACh和无卤素认证,确保产品在环保方面的合规性。
    2. 宽温范围: 可在-40 °C到+125 °C的极端温度范围内稳定工作。
    3. 优良的电气特性: 具备低直流电阻和高饱和电流的特点,适用于需要高效能的电路中。
    4. 屏蔽设计: 有效抑制电磁干扰,提高系统的抗干扰能力。
    5. 符合行业标准: 符合AEC-Q200 Grade 1标准,适合于各种严苛的应用环境。

    应用案例和使用建议


    应用案例:
    - 开关电源: 在高频开关电源中,WE-PD SMT屏蔽功率电感用于能量存储和滤波,以减少输出纹波和提高效率。
    - 电磁兼容设计: 在各种电磁兼容系统中,通过减少外部干扰,提高系统的稳定性和可靠性。
    使用建议:
    - 安装前检查: 确保电路板的焊盘设计和布线合理,以减少热效应的影响。
    - 焊接过程控制: 焊接温度和时间必须严格控制,以避免焊料不足或过热损伤。
    - 环境管理: 避免阳光直射,保持良好的通风和干燥环境,防止湿气和灰尘对组件造成损害。

    兼容性和支持


    - 兼容性: 本产品可与市场上常见的贴片焊接工艺兼容,广泛适用于各种PCB设计。
    - 支持: 厂商提供了详细的焊接和清洗指南,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    - 问题1: 组件损坏或失效
    - 解决方案: 检查焊接温度是否在规定的范围内,确保焊接质量。
    - 问题2: 清洗过程中出现划痕
    - 解决方案: 使用无刷清洗方法,避免使用刷子接触电感器。
    - 问题3: 温度超出范围
    - 解决方案: 检查环境温度和组件的工作温度,确保不超过规定的最大温度。

    总结和推荐


    WE-PD SMT屏蔽功率电感凭借其优良的电气特性和宽广的工作温度范围,在各种电源管理和电磁兼容设计中表现出色。通过严格的认证和细致的测试,确保了其在高要求应用中的可靠性和稳定性。对于需要高效能和高可靠性的工程师来说,这是一个值得信赖的选择。因此,强烈推荐在相关项目中使用此产品。

74477820参数

参数
自谐振频率(SRF) 9MHz
容差 ±20%
直流电阻(DCR) 790mΩ
额定电流 620mA
Q值 -
测试频率 1KHz
电感值 100μH
饱和电流(LSAT) 760mA
长*宽*高 7.3mm*7.3mm*3.4mm
通用封装 7332
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74477820厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74477820数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74477820 74477820数据手册

74477820封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.716
50+ ¥ 14.6683
100+ ¥ 14.4064
250+ ¥ 14.4064
500+ ¥ 14.1444
1000+ ¥ 14.1444
5000+ ¥ 14.1444
10000+ ¥ 14.1444
库存: 1008
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.71
