74438367033

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 22MHz 7.3A 6.2A 3.3μH 23mΩ ±20% 标准安装,贴片安装 5.4mm*5.4mm*3.1mm
供应商型号: 3381050
供应商: 海外现货
标准整包数: 1

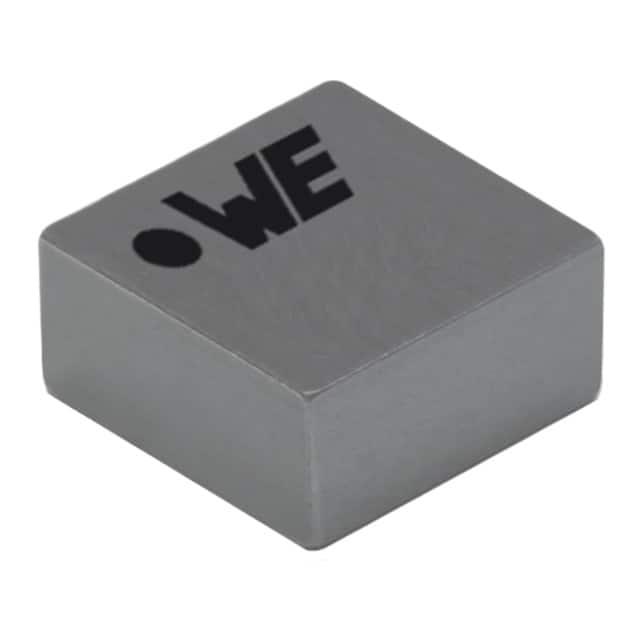

WURTH 贴片电感 74438367033

74438367033概述

    WE-MAPI SMT Power Inductor 技术手册

    1. 产品简介


    WE-MAPI SMT Power Inductor 是一种适用于一般电子设备的表面贴装功率电感器。这种电感器具有高效的电磁兼容性和高可靠性,适用于各种电路设计中。其主要功能是通过电感特性存储能量,并用于滤波、平滑电流等功能。

    2. 技术参数


    - 尺寸:
    - 长度:5.4 ±0.2 mm
    - 宽度:3.1 mm(最大值)
    - 厚度:1.6 ±0.2 mm
    - 标示:
    - 起始绕线位置标记
    - 电感码(Marking 3R3)
    - 电气特性:
    - 电感量:3.3 μH ±20% @ 100 kHz / 10 mA
    - 额定电流:6.2 A (ΔT = 40 K)
    - 饱和电流:7.3 A (|ΔL/L| < 20%)
    - 直流电阻:20 mΩ(典型值);23 mΩ(最大值)
    - 自谐振频率:22 MHz(典型值)

    3. 产品特点和优势


    WE-MAPI SMT Power Inductor 具有以下几个显著的特点和优势:
    - 高稳定性: 在规定的温度范围内(-40 至 +125°C),能够稳定运行。
    - 高效能: 电感量和饱和电流的表现优异,确保在高频下仍能保持高性能。
    - 宽泛的温度适应性: 可以承受广泛的温度变化,适用于多种环境条件。
    - 低损耗: 低直流电阻有助于减少发热,延长使用寿命。

    4. 应用案例和使用建议


    此款电感器广泛应用于电源管理、DC/DC转换器和其他需要电感特性的电路中。例如,在一个典型的DC/DC转换器设计中,WE-MAPI SMT Power Inductor 可以有效地平滑输出电流,从而提高整体系统的稳定性。
    使用建议:
    - 确保焊接过程中温度控制得当,避免过高的温度导致电感器损坏。
    - 为了提高焊锡性能,建议参考制造商提供的焊接指南进行操作。

    5. 兼容性和支持


    此电感器设计兼容标准的SMT(表面贴装技术)流程,可以在现有的生产线中轻松集成。制造商提供详尽的技术支持,包括产品认证、封装要求和处理指南等。

    6. 常见问题与解决方案


    - 问题: 电感器在高温环境下性能下降?
    - 解决方案: 检查电路中的温度上升情况,确保符合规定的最大工作温度。
    - 问题: 焊接后电感器不稳定?
    - 解决方案: 确认焊接温度曲线正确无误,并且使用适当厚度的焊膏。

    7. 总结和推荐


    总体而言,WE-MAPI SMT Power Inductor 是一款高效稳定的功率电感器,特别适合于电源管理和高频信号处理。鉴于其优秀的性能和广泛应用范围,我们强烈推荐将其用于需要高可靠性和良好性能的电子产品设计中。

74438367033参数

参数
直流电阻(DCR) 23mΩ
额定电流 6.2A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 7.3A
自谐振频率(SRF) 22MHz
容差 ±20%
长*宽*高 5.4mm*5.4mm*3.1mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

74438367033厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74438367033数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74438367033 74438367033数据手册

74438367033封装设计

查看详情并下载
Symbol
Footprint
3D Model
