首页  >  产品百科  >  744778004

744778004

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 45MHz 4.2A 2.32A 4.7μH 60mΩ ±20% 7332 标准安装,贴片安装 7.3mm*7.3mm*3.4mm
供应商型号: 4360180
供应商: 海外现货
标准整包数: 1

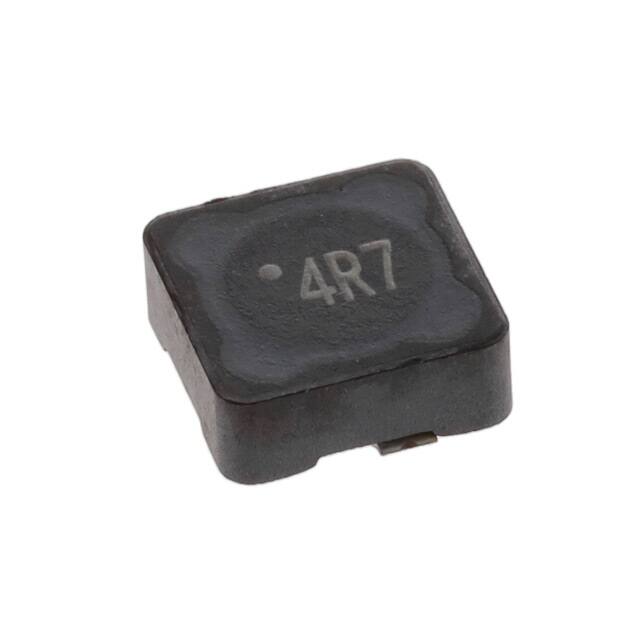

WURTH 贴片电感 744778004

744778004概述

    # WE-PD SMT屏蔽功率电感技术手册

    1. 产品简介


    WE-PD系列SMT屏蔽功率电感是为广泛电子设备设计开发的高性能电子元件。它属于贴片型屏蔽式电感,具有高可靠性、紧凑尺寸和优越的电磁干扰(EMI)性能。主要用于电源模块、DC-DC转换器、LED驱动器、通信设备、消费类电子产品及工业控制领域。该产品通过AEC-Q200认证,符合RoHS和无卤素标准,能够在严苛环境中可靠运行。

    2. 技术参数


    | 参数名称 | 规格范围 | 单位 | 备注 |
    ||
    | 尺寸(长×宽×高) | 7.3 × 7.3 × 3.2 | mm | ±0.2公差 |
    | 电感值 | 4.7 µH | ±20% | (1 kHz/250 mV测试条件) |
    | 额定电流 | 2.32 A | 最大 | ΔT=40K |
    | 高性能额定电流(IEC 62024) | 3.65 A | 最大 | ΔT=40K |
    | 饱和电流(10%ΔL) | 4.2 A | 典型值 ΔL/L|<10% |
    | 饱和电流(30%ΔL) | 5.3 A | 典型值 ΔL/L|<30% |
    | 直流电阻(典型值) | 42 mΩ
    | 直流电阻(最大值) | 60 mΩ
    | 自谐振频率 | 45 MHz | 典型值
    | 工作电压 | 120 V | 最大
    | 环境温度范围 | -40°C 至 +85°C
    | 存储条件(包装内) | 温度:<40°C;湿度:<75% RH

    3. 产品特点和优势


    1. 高效率:通过先进的磁性材料和屏蔽设计,能有效降低线圈发热,提升整体能量转换效率。
    2. 小尺寸、大电流:紧凑的封装能够满足现代小型化电子设计的需求,同时具备高电流处理能力。
    3. 卓越的热管理:采用优化的散热结构设计,可承受更高的工作温度和环境压力。
    4. 强抗干扰性:屏蔽外壳有效减少了电感器对外部信号的敏感性,提高系统整体电磁兼容性(EMC)。
    5. 高可靠性:符合国际标准AEC-Q200,广泛应用于车载、工业及消费电子领域。
    6. 绿色环保:RoHS、REACH合规且无卤素配方,满足全球环保要求。

    4. 应用案例和使用建议


    应用场景
    - DC-DC转换器:WE-PD电感常用于输入滤波电路,帮助稳定输出电压并抑制高频噪声。
    - LED驱动电路:提供高效能量传输的同时,屏蔽效应减少对LED模块的干扰。
    - 通信设备:适合无线通信模块中的射频滤波设计,提升信号完整性。

    使用建议
    - 设计时需考虑PCB布局,确保焊接点和焊盘尺寸一致以避免不良焊点。
    - 若环境温度较高,需加装散热片或调整散热路径。
    - 装配前检查产品是否受潮或氧化,必要时延长干燥时间。
    - 避免直接清洗液接触元件表面,使用压缩空气清理即可。

    5. 兼容性和支持


    兼容性
    WE-PD电感完全符合SMT工艺要求,支持标准回流焊流程。推荐的PCB焊盘设计有助于焊接稳定性和长期可靠性。
    支持服务
    - 厂商技术支持:提供详尽的产品说明书、参考设计以及定制化支持。
    - 售后保障:产品质保期内享受免费更换及故障分析服务。
    - 研发协助:提供产品更新通知及生命周期管理支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 额定电流超出最大值 | 减少负载电流或增大散热措施 |
    | 工作温度过高 | 增加散热片或优化PCB布局 |
    | 不良焊点 | 检查焊盘设计并重新进行焊接 |
    | 噪声异常 | 检查电感安装位置是否靠近干扰源 |

    7. 总结和推荐


    综上所述,WE-PD SMT屏蔽功率电感是一款高性能、多功能的电子元器件,尤其适用于需要高效能、高可靠性的电源管理场景。它的核心优势在于尺寸小巧、抗干扰性强以及符合严格的环保法规。无论是对于研发工程师还是终端用户,这款产品都是理想的选择。
    推荐等级:★★★★★
    建议将其作为核心元器件应用于各种高要求电子产品设计中。同时,务必遵循技术手册中的指导规范,以确保最佳性能和长久使用寿命。

744778004参数

参数
饱和电流(LSAT) 4.2A
自谐振频率(SRF) 45MHz
容差 ±20%
直流电阻(DCR) 60mΩ
额定电流 2.32A
Q值 -
测试频率 1KHz
电感值 4.7μH
长*宽*高 7.3mm*7.3mm*3.4mm
通用封装 7332
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

744778004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744778004数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744778004 744778004数据手册

744778004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.7025
10+ ¥ 14.3899
100+ ¥ 14.1329
500+ ¥ 13.8759
1000+ ¥ 13.8759
2000+ ¥ 13.8759
4000+ ¥ 13.8759
库存: 668
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.7
