74435561100

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 14MHz 21.5A 15A 10μH 6.9mΩ ±20% 标准安装,贴片安装 18.3mm*18.2mm*9.2mm
供应商型号: 2211632
供应商: 海外现货
标准整包数: 1

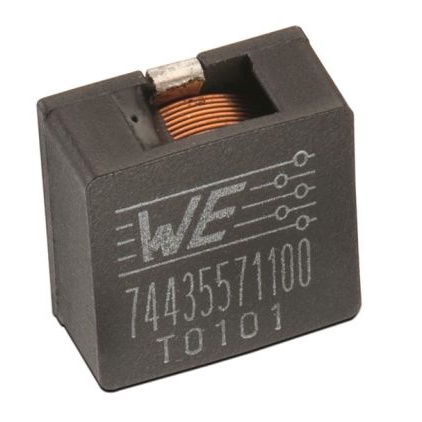

WURTH 贴片电感 74435561100

74435561100概述

    高电流表面贴装电感器技术手册

    产品简介


    本产品是一款高电流表面贴装电感器(WE-HCI),适用于各类通用电子设备。其主要功能在于通过低阻抗和高效的电流处理能力,为电路提供稳定而可靠的电感值。WE-HCI系列电感器特别适用于需要高电流处理能力和紧凑设计的应用场合。

    技术参数


    1. 尺寸规格:
    - 长度:18.3 ±1.0 mm
    - 宽度:18.2 ±0.5 mm
    - 厚度:4.2 ±0.5 mm
    - 引脚间距:8.9 ±0.3 mm
    - 引脚长度:18.2 ±0.5 mm
    - 引脚宽度:9.1 ±1.0 mm
    - 引脚厚度:4.5 ±1.0 mm
    - 比例:1.5:1
    2. 标记:
    - 产品标记:X YMDD X
    - 变体标记:X(可能变化)
    - 生产日期代码:YMDD
    3. 推荐焊盘图案:
    - 中心到中心距离:6.0 mm
    - 焊盘宽度:6.0 - 7.3 mm
    4. 电气特性:
    - 标称电感值:10 µH ±20%
    - 工作电流:15 A max(ΔT = 50 K)
    - 热降额电流:16.5 A max(ΔT = 40 K)
    - 饱和电流:21.5 A(|ΔL/L| < 30%)
    - 直流电阻:6.9 mΩ ±8%
    - 自谐振频率:14 MHz
    5. 工作环境:
    - 环境温度:-40 °C 至 +100 °C
    - 工作温度:-40 °C 至 +150 °C
    - 存储条件:≤ 40 °C;≤ 75% RH
    - 潮湿敏感等级:1级

    产品特点和优势


    - 高电流处理能力:能够处理高达16.5 A的电流,在40 K温升条件下,确保系统稳定性。
    - 优良的温度特性:电感器能在广泛的温度范围内保持良好的性能,适合复杂环境下的使用。
    - 高可靠性:符合AEC-Q200标准,确保长时间使用的可靠性和稳定性。
    - 高效散热:通过合理的热设计,有效控制工作温度,延长使用寿命。

    应用案例和使用建议


    - 汽车电子:可用于电动汽车电池管理系统中,确保稳定的电流供应。
    - 通信设备:应用于高速网络设备中,提供稳定的电感值。
    - 工业自动化:适合用于工厂自动化设备中,需要高电流稳定性的场景。
    使用建议:
    - 在设计时,需考虑实际应用场景中的PCB布局和铜箔厚度对温度的影响。
    - 在焊接过程中,严格遵守指定的焊接曲线,避免损害电感器的特性。

    兼容性和支持


    - 兼容性:适用于各种标准的SMT生产设备和工艺流程。
    - 支持:制造商提供全面的技术支持和维护服务,确保客户能够顺利进行设计和生产。

    常见问题与解决方案


    1. 问:如何判断电感器是否损坏?
    - 答:检查电感器的工作电流是否超出规定范围,同时测量其直流电阻和自谐振频率是否在正常范围内。

    2. 问:如何清洁电感器?
    - 答:使用不会损伤绝缘层的清洗剂进行清洗,避免使用刷子等硬物刮擦。

    总结和推荐


    综上所述,WE-HCI系列高电流表面贴装电感器凭借其出色的电流处理能力、优异的温度特性和高可靠性,在多种应用场景中表现卓越。鉴于其广泛的应用范围和稳定的性能表现,我们强烈推荐此产品给需要高电流稳定性的各类电子设备制造商。

74435561100参数

参数
额定电流 15A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 21.5A
自谐振频率(SRF) 14MHz
容差 ±20%
直流电阻(DCR) 6.9mΩ
长*宽*高 18.3mm*18.2mm*9.2mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74435561100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74435561100数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74435561100 74435561100数据手册

74435561100封装设计

查看详情并下载
Symbol
Footprint
3D Model
