首页  >  产品百科  >  744778122

744778122

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 20MHz 1.4A 1.38A 22μH 190mΩ ±20% 7332 标准安装,贴片安装 7.3mm*7.3mm*3.4mm
供应商型号: 2763468
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 744778122

744778122概述


    产品简介


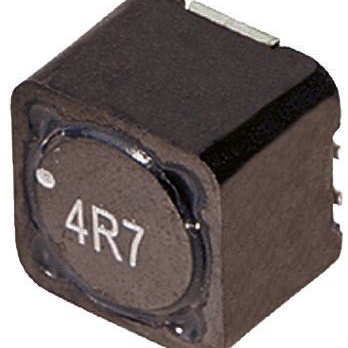

    WE-PD SMT Shielded Power Inductor(型号:744778122)
    WE-PD系列是威端电子的表面贴装(SMT)屏蔽功率电感器,适用于各种通用电子产品。该产品主要应用于电源管理、滤波电路、电磁干扰(EMI)抑制等领域。其设计旨在提高电子设备的稳定性和可靠性,减少电磁干扰对系统的影响。

    技术参数


    - 尺寸:长 7.3 ± 0.2 mm,宽 7.3 ± 0.2 mm,高 3.2 ± 0.2 mm,引脚间距 2.0 ± 0.1 mm。
    - 额定电流:IR,40K条件下为1.38 A(最大值),RP,40K条件下为2.05 A(最大值)。
    - 饱和电流:当电感下降10%时为1.4 A(典型值),当电感下降30%时为1.75 A(典型值)。
    - 直流电阻:20°C下典型值为119 mΩ,最大值为190 mΩ。
    - 自谐振频率:典型值为20 MHz。
    - 工作电压:最高可达120 V。
    - 工作温度范围:-40°C 到 +125°C。
    - 存储条件:在原始包装内,温度低于40°C,湿度低于75%RH。
    - 认证:符合RoHS指令2011/65/EU及2015/863、REACH指令(EC)1907/2006、无卤素要求,符合JEDEC JS709B标准,通过AEC-Q200 Grade 1认证。

    产品特点和优势


    1. 高可靠性:通过AEC-Q200 Grade 1认证,确保在高要求环境下仍能保持出色的性能和稳定性。
    2. 低功耗:直流电阻较低,保证高效能转换。
    3. 抗干扰能力:屏蔽结构有效降低电磁干扰,适合用于高敏感度电路。
    4. 宽工作温度范围:-40°C到+125°C的工作温度范围,使其适用于极端环境。
    5. 良好的温度适应性:额定电流和饱和电流等参数表明其在不同负载下的良好性能表现。

    应用案例和使用建议


    应用案例:
    - 在开关电源中作为储能元件,提升电源效率和稳定性。
    - 在高频信号处理电路中,用于滤波和电磁干扰抑制。
    使用建议:
    1. 温度监测:使用过程中需注意温度上升情况,确保温度不超过125°C的最大工作温度。
    2. 焊接过程:严格遵守推荐的焊接温度曲线,避免电流超过额定值,以防止损坏。
    3. 清洗步骤:避免使用刷子等工具清洗电路板,以防损坏线圈。

    兼容性和支持


    - 兼容性:符合IEC 60286-3:2013标准的包装规格,可与大多数自动化贴片机兼容。
    - 支持:提供详细的封装和焊接指南,以及客户支持热线和邮件联系方式,便于技术支持和售后服务。

    常见问题与解决方案


    1. Q:长时间存储会影响产品的性能吗?
    - A:是的,超过12个月的存储可能影响焊点质量。建议在发货后的12个月内使用。

    2. Q:如何避免清洗过程中损伤电感器?
    - A:推荐采用喷雾清洗法,避免使用刷子等硬物接触电感器,以免损伤线圈。
    3. Q:焊接温度过高会有什么影响?
    - A:焊接温度过高可能导致焊点变质或破坏电感器内部结构,务必遵循推荐的焊接温度曲线。

    总结和推荐


    综上所述,WE-PD SMT Shielded Power Inductor在高要求环境中表现出色,具有广泛的适用性和可靠性。强烈推荐用于需要高性能和稳定性的应用场合。尽管该产品经过严格的质量控制和认证,但在任何安全关键应用中,客户仍需自行进行严格的测试和验证。

744778122参数

参数
Q值 -
测试频率 1KHz
电感值 22μH
饱和电流(LSAT) 1.4A
自谐振频率(SRF) 20MHz
容差 ±20%
直流电阻(DCR) 190mΩ
额定电流 1.38A
长*宽*高 7.3mm*7.3mm*3.4mm
通用封装 7332
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

744778122厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744778122数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744778122 744778122数据手册

744778122封装设计

查看详情并下载
Symbol
Footprint
3D Model
