74406900022

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 400MHz 7.5A 5.5A 220nH 14mΩ ±30% 8015 标准安装,贴片安装 8mm*8mm*1.5mm
供应商型号: 732-1885-1-ND
供应商: Digi-Key
标准整包数: 1

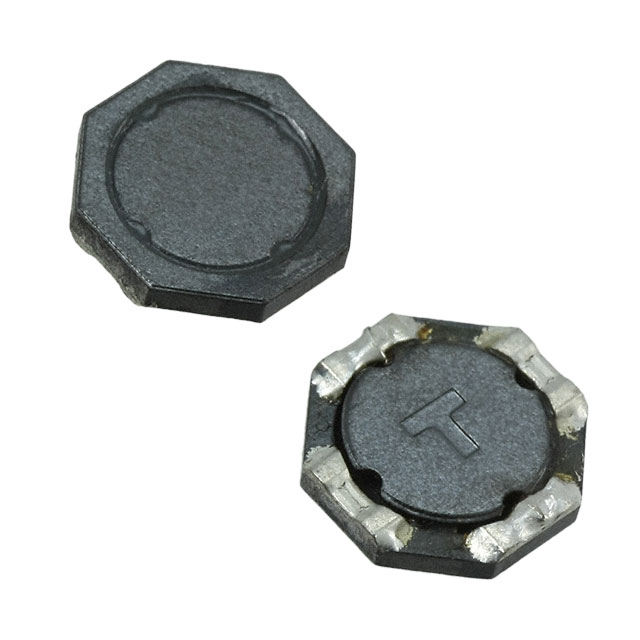

WURTH 贴片电感 74406900022

74406900022概述

    WE-TPC SMT Shielded Tiny Power Inductor: A Comprehensive Guide

    1. 产品简介


    产品类型:
    WE-TPC SMT Shielded Tiny Power Inductor(贴片式屏蔽微型功率电感)。
    主要功能:
    该电感器适用于通用电子设备,特别设计用于小型化电子产品中。其主要功能是通过电感作用实现电路中的电流滤波、储能等功能。
    应用领域:
    这类电感器广泛应用于消费电子、通讯设备、医疗设备、工业控制等领域。其小型化和高效能使其成为许多现代电子产品的理想选择。

    2. 技术参数


    尺寸规格:
    - 长度:8±0.3 mm
    - 宽度:8±0.3 mm
    - 高度:1.35±0.15 mm
    - 引脚间距:2.4 mm(典型值)
    - 引脚数量:3
    - 引脚厚度:1 mm
    电气特性:
    - 电感值(L):100 kHz / 10 mA时为0.22 µH(±30%容差)
    - 额定电流(IR):在温升40K时为5.5 A
    - 饱和电流(ISAT):当电感下降至初始值的35%以内时为7.5 A(典型值)
    - 直流电阻(RDC):在20°C时为9 mΩ(典型值),最大值为14 mΩ
    - 自谐振频率(fres):400 MHz(典型值)
    认证信息:
    - 符合RoHS标准
    - 符合REACH标准
    - 无卤素
    一般特性:
    - 允许的工作温度范围:-40°C 至 +125°C
    - 储存条件:湿度小于75%,温度小于40°C

    3. 产品特点和优势


    独特功能:
    - 超小型封装:采用贴片式设计,适合紧凑空间布局。
    - 高性能电感值:具有良好的电磁干扰抑制能力。
    - 高可靠性:通过严格的测试和验证,确保在高要求应用中的稳定性。
    优势:
    - 小巧尺寸,方便集成于多种便携式电子设备。
    - 卓越的电气性能,确保电路运行的稳定性和可靠性。
    - 符合国际环保标准,适用于全球市场。

    4. 应用案例和使用建议


    应用案例:
    这款电感器在许多便携式电子产品中得到了广泛应用,如智能手机、智能手表、可穿戴设备等。其出色的滤波性能有助于提高设备的稳定性和电池寿命。
    使用建议:
    - 确保电感器工作温度不超过125°C,避免过热损坏。
    - 在焊接过程中严格遵循推荐的回流焊曲线,以保证良好的焊接质量和可靠性。
    - 清洗过程中应避免使用刷子,以免损伤引线。
    - 在需要进行封装处理时,确保选用适当的封装材料,以防止材料的收缩或膨胀导致损坏。

    5. 兼容性和支持


    兼容性:
    该电感器与各种主流的PCB组装工艺兼容,适用于自动化生产和手工作业。对于不同的应用需求,可根据实际设计需求调整相关参数。
    支持:
    Würth Elektronik eiSos提供全面的技术支持和售后服务。若需进一步的技术咨询或定制服务,可联系指定的销售工程师或内部销售人员。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1:如何正确存储产品?
    - 解答: 请将产品存放在湿度低于75%,温度低于40°C的环境中,最好在原包装内储存,避免长期存放超过12个月。
    - 问题2:焊接时应遵循哪些步骤?
    - 解答: 必须严格按照回流焊曲线执行焊接过程,确保焊接温度在规定范围内(预热温度在150°C到200°C之间,液相温度为217°C)。焊接时间应控制在适当范围内(60-150秒)。
    - 问题3:清洗过程中应注意什么?
    - 解答: 使用合适的清洗剂并避免使用刷子,以防对电线绝缘层造成损伤。同时注意清洗剂可能对产品功能产生不利影响。

    7. 总结和推荐


    综合评估:
    WE-TPC SMT Shielded Tiny Power Inductor凭借其卓越的电气性能、小巧的外形尺寸和良好的可靠性,在多个应用领域展示了显著的优势。无论是便携式电子设备还是工业控制系统,都是不可或缺的优质组件。
    推荐使用:
    我们强烈推荐使用这款电感器,特别是对于需要高性能、紧凑设计的应用。其高可靠性、符合行业标准的特点使其成为市场上值得信赖的选择。

74406900022参数

参数
饱和电流(LSAT) 7.5A
自谐振频率(SRF) 400MHz
容差 ±30%
直流电阻(DCR) 14mΩ
额定电流 5.5A
Q值 -
测试频率 100KHz
电感值 220nH
长*宽*高 8mm*8mm*1.5mm
通用封装 8015
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74406900022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74406900022数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74406900022 74406900022数据手册

74406900022封装设计

查看详情并下载
Symbol
Footprint
3D Model
