74406042100

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 45MHz 1.1A 1.61A 10μH 133mΩ ±20% 4818 标准安装,贴片安装 4.8mm*4.8mm*2mm
供应商型号: 2749125
供应商: 海外现货
标准整包数: 1

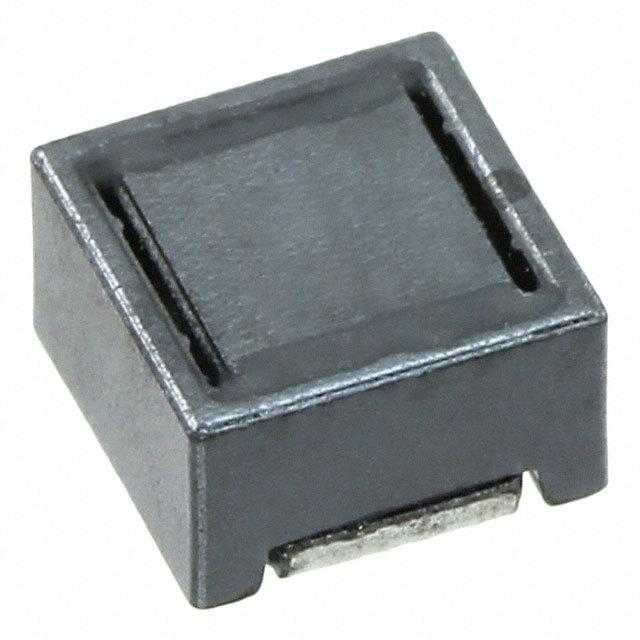

WURTH 贴片电感 74406042100

74406042100概述

    电子元器件产品技术手册:WE-LQFS SMT功率电感

    产品简介


    WE-LQFS SMT功率电感是Würth Elektronik eiSos GmbH & Co. KG生产的一款表面贴装型(SMT)功率电感器。这种类型的电感器广泛应用于各种电子设备中,用于储能、滤波和抑制电磁干扰等场合。其设计和制造仅限于一般电子设备使用,不适合应用于具有高安全标准或可靠性要求的设备中,除非签订专门的协议来管理这种使用情况。

    技术参数


    - 尺寸: 长4.818 mm x 宽1.81 mm(根据图纸按6:1比例缩放)
    - 标记: “100”代表电感值(10 µH)
    - 线圈起始点: 位于标记上方
    - 推荐焊盘图案:
    - 长2.0 mm(参考)
    - 宽1.4 mm(参考)
    - 长3.6 mm(参考)(根据图纸按6:1比例缩放)
    - 电气特性:
    - 电感量: 10 µH(±20%容差)
    - 额定电流: ΔT = 40 K时,最大电流为1.61 A
    - 饱和电流: 当|ΔL/L| < 35%时,典型值为1.1 A
    - 直流电阻: 20 °C时典型值为111 mΩ,最大值为133 mΩ
    - 自谐振频率: 典型值为45 MHz
    - 认证:
    - 符合RoHS指令(2011/65/EU & 2015/863)
    - 符合REACH指令((EC)1907/2006)
    - 符合无卤素标准(JEDEC JS709B & IEC 61249-2-21)
    - 工作条件: 工作温度范围为-40至+125°C;存储温度范围为< 40°C,相对湿度< 75%RH

    产品特点和优势


    WE-LQFS SMT功率电感的主要优势在于其紧凑的设计和高可靠性。电感量为10 µH,精度为±20%,确保了稳定的性能表现。同时,它能够在广泛的电流范围内工作,最大电流可达1.61 A,且具备良好的耐温性能。在高频环境下,自谐振频率达到45 MHz,使其适用于多种高速数据传输和信号处理的应用场景。

    应用案例和使用建议


    该电感器广泛应用于电源管理、电机驱动、无线充电等领域。例如,在电源管理电路中,可以有效地过滤输入电源中的噪声和波动,确保系统稳定运行。建议在使用时注意环境温度和电流负载,避免超负荷工作,从而保证电感器的长期稳定性。

    兼容性和支持


    WE-LQFS SMT功率电感与市场上常见的SMT工艺兼容,可直接放置于PCB上并通过回流焊接工艺进行装配。厂商提供了详细的技术支持和售后服务,用户可以通过技术支持热线或电子邮件进行咨询,以确保正确使用和维护。

    常见问题与解决方案


    - 问题1: 如何正确识别电感器上的标记?
    - 解决办法: 电感器上的标记“100”表示电感值为10 µH。起始线圈位置通常位于标记上方。

    - 问题2: 在高温环境下使用时需要注意什么?
    - 解决办法: 请确保工作温度不超过+125°C。高温可能会影响电感器的性能和寿命。在高温环境中使用时,需特别注意散热设计。

    - 问题3: 如何处理清洗和封装过程中的问题?
    - 解决办法: 清洗过程中使用刷子可能会损坏细小的线圈。推荐使用无溶剂的清洗液进行清洗,并在封装材料硬化后手动检查,以防止材料收缩或膨胀造成不良影响。

    总结和推荐


    WE-LQFS SMT功率电感是一款高性能的表面贴装电感器,适用于多种电子设备的电源管理和信号处理应用。它具有优异的电气特性和可靠的工作性能,是值得推荐的产品。然而,鉴于其特定的应用限制,建议在选择前仔细阅读技术手册并评估具体应用场景的需求。如果您需要更高安全标准和可靠性的应用,建议与制造商联系以获取更多专业建议。

74406042100参数

参数
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 1.1A
自谐振频率(SRF) 45MHz
容差 ±20%
直流电阻(DCR) 133mΩ
额定电流 1.61A
长*宽*高 4.8mm*4.8mm*2mm
通用封装 4818
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74406042100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74406042100数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74406042100 74406042100数据手册

74406042100封装设计

查看详情并下载
Symbol
Footprint
3D Model
