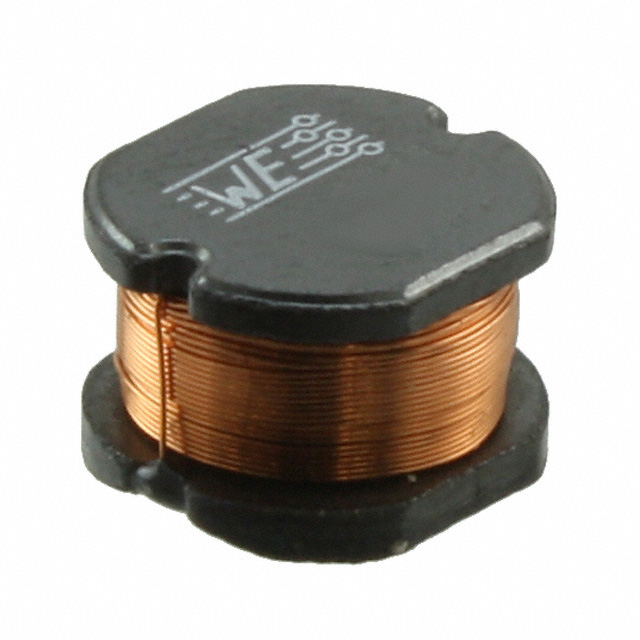

744775360

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 600KHz 90mA 180mA 6mH 18Ω ±10% 标准安装,贴片安装 8mm*7mm*5.5mm
供应商型号: 732-3946-6-ND
供应商: Digi-Key
标准整包数: 1
WURTH 贴片电感 744775360

744775360概述

    电子元器件产品技术手册:WE-ASI SMT Wire Wound Inductor

    1. 产品简介


    WE-ASI SMT Wire Wound Inductor(WE-ASI 表面贴装线绕电感) 是一种适用于通用电子设备的电感元件。该产品主要用于各种电子设备中,提供电磁能量存储和滤波等功能。线绕电感具有较高的电感量,常用于高频电路中,以提高电路的性能和稳定性。

    2. 技术参数


    - 尺寸(mm)
    - 长度:8.0 ± 0.5
    - 宽度:5.0 ± 0.5
    - 高度:3.0 ± 0.45
    - 芯片直径:7.0 ± 0.3
    - 推荐焊盘图案(mm)
    - 长度:7.5
    - 宽度:2.0
    - 厚度:3.0
    - 引脚间距:8.0
    - 电气特性
    - 电感值(L):1 kHz / 250 mV 下为 6 mH ±10%
    - 电容值(C):12 pF 典型值
    - 直流电阻(RDC):20°C 下为 16.7Ω 典型值
    - 额定电流(IR):ΔT = 40 K 下为 0.18 A 最大值
    - 饱和电流(ISAT):ΔL/L < 10% 下为 0.09 A 典型值
    - 自谐振频率(fres):最小值为 600 kHz
    - 认证
    - RoHS 合规
    - REACH 合规
    - 无卤素材料
    - 一般信息
    - 环境温度范围:-40°C 至 +85°C
    - 工作温度范围:-40°C 至 +125°C
    - 存储条件:温度低于 40°C,湿度低于 75%

    3. 产品特点和优势


    WE-ASI SMT Wire Wound Inductor 具有高电感量、低直流电阻和良好的温度稳定性。其独特的设计使其在高频电路中表现出色,能够有效降低电路中的噪声并提高信号质量。此外,该产品的耐高温性能优异,能够在极端条件下稳定工作,从而确保电路的可靠性和长期使用寿命。

    4. 应用案例和使用建议


    - 应用案例
    - 在通信设备中用于射频滤波
    - 在电源管理电路中用于储能和平滑输出
    - 在无线充电系统中用于谐振回路
    - 使用建议
    - 在安装过程中应避免强烈振动和机械冲击,以免损坏引脚和内部结构。
    - 使用前需检查电气特性是否符合要求,特别是电感值和直流电阻。
    - 为了确保焊接质量,建议遵循制造商推荐的回流焊接曲线。

    5. 兼容性和支持


    - 兼容性
    - 该产品可与大多数表面贴装工艺兼容,适用于多种PCB布局。
    - 由于具有广泛的电气特性和物理尺寸,该产品可以轻松集成到现有的设计中。
    - 支持
    - 供应商提供详尽的技术文档和应用指南,以帮助用户正确使用和维护该产品。
    - 如有疑问或技术支持需求,可通过电子邮件或电话联系供应商的客户服务团队。

    6. 常见问题与解决方案


    - 问题:电感值不准确
    - 解决方案:检查焊接过程是否符合标准,重新测量电感值以确保准确性。
    - 问题:组件出现过热现象
    - 解决方案:确保散热措施得当,适当增加散热片或减小电流负载。

    7. 总结和推荐


    综上所述,WE-ASI SMT Wire Wound Inductor 是一款适用于多种电子设备的高性能电感元件。其稳定的电气性能和广泛的适用范围使其在市场上具有很高的竞争力。虽然该产品不适用于极端安全要求的应用场合,但对于一般电子设备来说是一个理想的选择。强烈推荐给需要高可靠性电感元件的设计工程师和采购经理。
    Würth Elektronik eiSos GmbH & Co. KG
    地址:德国巴登符腾堡州瓦尔登堡市迈克斯-艾斯大道1号,邮编74638
    电话:+49 (0) 79 42 945 - 0
    网址:www.we-online.com
    邮箱:eiSos@we-online.com

744775360参数

参数
饱和电流(LSAT) 90mA
自谐振频率(SRF) 600KHz
容差 ±10%
直流电阻(DCR) 18Ω
额定电流 180mA
Q值 -
测试频率 1KHz
电感值 6mH
长*宽*高 8mm*7mm*5.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

744775360厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
