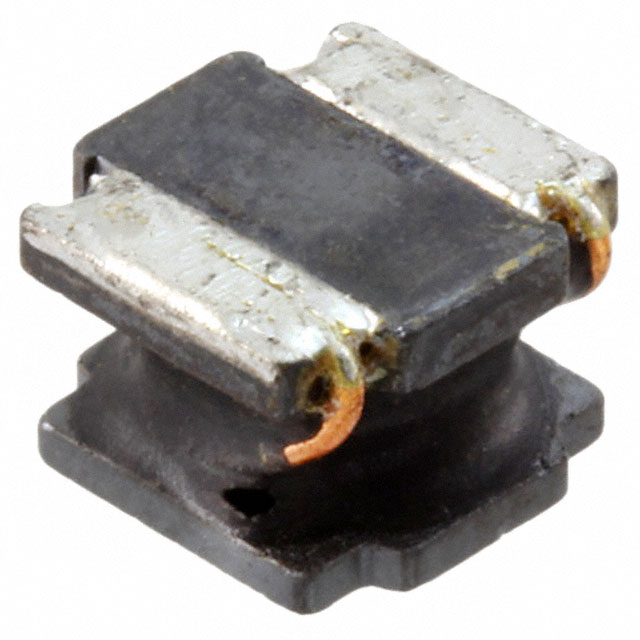

74404064220

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 15MHz 2.2A 1.8A 9 22μH 89mΩ ±20% 2424 标准安装,贴片安装 6mm*6mm*4.5mm
供应商型号: 2431542
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 74404064220

74404064220概述


    产品简介


    WE-LQS SMT Power Inductor(型号:74404064220) 是一款适用于通用电子设备的小型表面贴装功率电感器。其主要功能是在电路中提供电感值,以满足各种电子设备对电流和电压的要求。该电感器广泛应用于消费电子产品、通信设备、汽车电子、工业控制等领域,尤其适合需要紧凑设计和高可靠性应用场景。

    技术参数


    - 尺寸:6 ±0.3 mm × 6 ±0.3 mm × 4.5 mm 最大
    - 引脚间距:2.9 ±0.3 mm
    - 轴向长度:1.55 ±0.3 mm
    - 高度:4.9 ±0.3 mm
    - 额定电流:IR(ΔT = 40 K)2.1 A 最大
    - 饱和电流:ISAT(|ΔL/L| < 30%)2.5 A 典型
    - 直流电阻:RDC @ 20 °C 89 mΩ ±30%
    - 自谐振频率:fres 15 MHz 典型
    - 标称电感值:L 100 kHz / 1 V 22 μH ±20%

    产品特点和优势


    1. 额定电流:高至 2.1 A 的电流承载能力,适用于高电流密度的应用场合。
    2. 温度稳定性:最高操作温度可达 125 °C,确保在恶劣环境下稳定运行。
    3. 低直流电阻:仅为 89 mΩ,降低了功耗和热量产生,延长了使用寿命。
    4. RoHS 和 REACH 合规:环保材料,符合欧盟 RoHS 和 REACH 法规,确保安全无害。
    5. 耐高温:采用高品质磁芯材料,能够在较高温度下保持稳定的电感性能。
    6. 尺寸小巧:紧凑的设计使其易于集成到各种小空间的应用中,如智能手机和平板电脑。

    应用案例和使用建议


    1. 消费电子产品:可以用于手机、平板电脑等便携式设备的电源管理模块中,提高设备的能效和稳定性。
    2. 工业自动化:应用于各种工业控制系统中,能够有效抑制干扰,提高系统的可靠性和精度。
    3. 通信设备:在通信基站和路由器中,用于电源转换和信号滤波,保证通信质量。
    使用建议:
    - 在组装过程中遵循制造商提供的焊接曲线,确保焊接质量和产品性能。
    - 在极端温度环境中使用时,要特别注意温度对电感性能的影响。
    - 清洗时避免使用可能损坏电线绝缘层的清洁剂,推荐使用无水酒精进行表面清洁。

    兼容性和支持


    - 兼容性:该产品与市场上常见的表面贴装工艺兼容,且与现有的 PCB 设计兼容。
    - 技术支持:Würth Elektronik eiSos 提供全面的技术支持和售后服务,用户可通过电子邮件或电话获得帮助。
    - 生命周期管理:针对产品生命周期管理和升级通知,厂商会通过标准渠道发布更新信息。

    常见问题与解决方案


    1. 问题:如何确定该电感器是否适合我的应用?
    解答:检查该产品的技术参数是否符合你的应用要求,尤其是电感值、电流承载能力和温度范围。
    2. 问题:如何正确存储电感器?
    解答:在原包装条件下存放,避免超过 40 °C 的温度和 75% 的湿度,最长存放时间不超过 12 个月。
    3. 问题:焊接过程中需要注意什么?
    解答:遵循制造商提供的焊接曲线,确保焊接温度和时间符合规范,避免过高的热应力导致产品损坏。

    总结和推荐


    总的来说,WE-LQS SMT Power Inductor(型号:74404064220) 是一款集高效能、低功耗和高可靠性于一身的优秀电感器,非常适合于各种需要精确电感值和稳定电流承载能力的应用场景。尽管存在某些特定条件下的限制,但凭借其优良的性能和广泛的应用范围,我们强烈推荐这一产品给那些寻找高性能电子元件的专业工程师和设计师。

74404064220参数

参数
容差 ±20%
直流电阻(DCR) 89mΩ
额定电流 1.8A
Q值 9
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 2.2A
自谐振频率(SRF) 15MHz
长*宽*高 6mm*6mm*4.5mm
通用封装 2424
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
