744311100

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 85MHz 19A 15A 1μH 4.6mΩ ±20% 标准安装,贴片安装 7mm*6.9mm*4mm
供应商型号: 1890612
供应商: 海外现货
标准整包数: 1

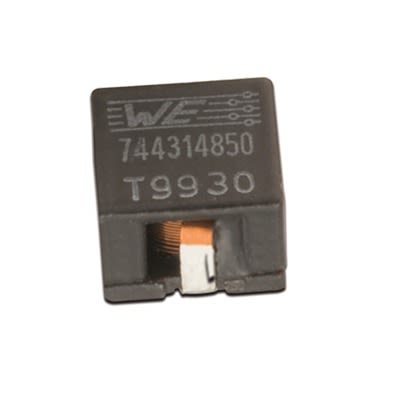

WURTH 贴片电感 744311100

744311100概述

    高电流表面贴装电感器 WE-HCI 技术手册

    1. 产品简介


    WE-HCI SMT高电流电感器是专为一般电子设备设计和制造的高性能电子元件。这类电感器适用于多种应用领域,如电源管理、计算机、通信设备和工业自动化系统等,能有效处理高电流和提供良好的电磁干扰(EMI)抑制效果。

    2. 技术参数


    - 尺寸:
    - 3.45 mm ± 0.3 mm
    - 3.8 mm +0.2 mm / -0.3 mm
    - 1.8 mm ± 0.3 mm
    - 1.2 mm ± 0.3 mm
    - 7.0 mm ± 0.3 mm
    - 6.9 mm ± 0.3 mm
    - 6.9 mm ± 0.3 mm
    - 电气特性:
    - 标称电感值 \( L \): 1 µH ± 20%
    - 额定电感值 \( R \): 0.78 µH
    - 额定电流 \( IR \): ΔT = 50 K时 15 A
    - 温度上升至 40 K时的最大电流 \( I{RP,40K} \): 16.8 A
    - 饱和电流 \( I{SAT,10\%} \): |ΔL/L| < 10% 时为 8 A
    - 直流电阻 \( R{DC} \): 20°C时为 4.6 mΩ ± 10%
    - 自谐振频率 \( f{res} \): 85 MHz
    - 环境条件:
    - 工作温度范围:-40°C 至 +150°C
    - 存储条件:温度 < 40°C,湿度 < 75%RH

    3. 产品特点和优势


    - 高电流处理能力:可以承受高达 15A 的额定电流。
    - 优异的热稳定性:在温度上升至 40K 时,最大电流可达 16.8A。
    - 低直流电阻:保证电感器运行时的低功耗。
    - 宽工作温度范围:能够在极端温度条件下正常工作。
    - 出色的可靠性:通过多项国际标准认证,确保产品在各种环境下的稳定性和可靠性。

    4. 应用案例和使用建议


    典型应用:该电感器适用于开关电源、逆变器、直流滤波电路和电机驱动等应用。使用建议:为避免焊接过程中产生的应力对焊点造成损害,应选择符合技术规范的焊接工艺。在组装过程中,必须注意确保焊接点与印制电路板(PCB)的良好接触,以确保长期可靠性。

    5. 兼容性和支持


    兼容性:该电感器可与标准的表面贴装(SMT)生产线兼容。支持:Würth Elektronik 提供详细的焊接温度曲线和存储条件指南,确保客户在使用过程中的可靠性。

    6. 常见问题与解决方案


    - 问题1:电感器焊接后出现虚焊现象。
    解决方法:确认焊接温度曲线是否正确,确保焊接过程中的焊点与 PCB 良好接触。
    - 问题2:产品外观标记不清楚。
    解决方法:检查是否按照规定进行产品储存,避免长时间暴露于不利环境中。
    - 问题3:产品在高温下工作时发热异常。
    解决方法:考虑增加散热片或者改善 PCB 设计,以减少温升。

    7. 总结和推荐


    总结:WE-HCI SMT高电流电感器以其高电流处理能力、低直流电阻、优异的热稳定性和宽工作温度范围,成为市场上的一款优质产品。尤其适合在高要求的应用中发挥其优势。
    推荐:强烈推荐在需要高电流处理能力和良好热稳定性的应用中使用这款电感器。同时,建议客户在使用前详细阅读并遵循产品手册中的指导和警告信息,以确保产品性能和使用寿命。

744311100参数

参数
直流电阻(DCR) 4.6mΩ
额定电流 15A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 19A
自谐振频率(SRF) 85MHz
容差 ±20%
长*宽*高 7mm*6.9mm*4mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

744311100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744311100数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744311100 744311100数据手册

744311100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.2109
50+ ¥ 24.2109
100+ ¥ 23.7786
250+ ¥ 23.3463
500+ ¥ 23.3463
1000+ ¥ 23.3463
5000+ ¥ 23.3463
10000+ ¥ 23.3463
库存: 432
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.21
