首页  >  产品百科  >  7443082012

7443082012

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 94A 60A 120nH 180μΩ ±10% 1088 标准安装,贴片安装 10.2mm*8.1mm*8mm
供应商型号: 7443082012
供应商: 国内现货
标准整包数: 1

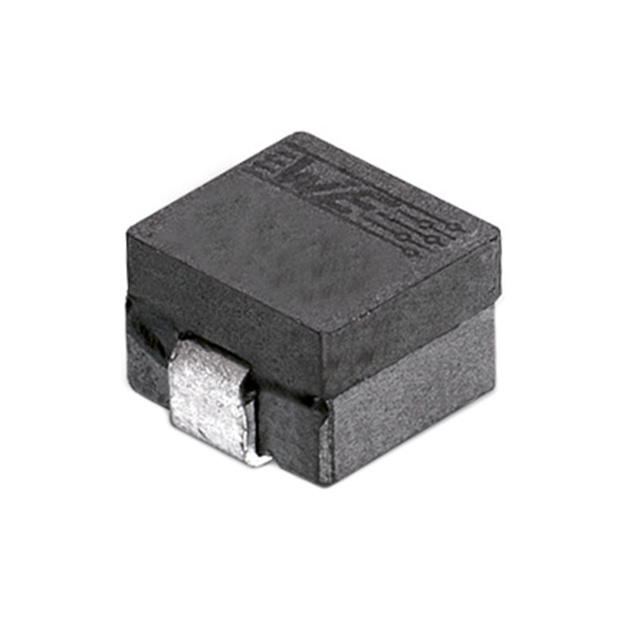

WURTH 贴片电感 7443082012

7443082012概述


    产品简介


    WE-HCM SMT 高电流平扁线圈电感器(型号:7443082012)是一款专为通用电子设备设计的表面贴装技术(SMT)电感器。这款电感器具有高电流承载能力和低直流电阻,适用于多种电路中,如电源管理、滤波和信号处理等领域。

    技术参数


    - 尺寸(单位:毫米)
    - 最大长度:10.2
    - 最大宽度:8.0
    - 最大高度:8.1
    - 标记精度:2.2±0.25, 2.5±0.25
    - 技术规格
    - 标称电感量(100 kHz, 10 mA):0.12 µH(公差±10%)
    - 额定电流(ΔT = 40 K):60 A(最大)
    - 饱和电流(10%):93.1 A(典型值)
    - 饱和电流(30%):100 A(典型值)
    - 直流电阻(20°C):0.18 mΩ(公差±5%)
    - 自谐振频率:70 MHz(典型值)
    - 工作环境
    - 环境温度:-40°C 到 +85°C
    - 操作温度:-40°C 到 +125°C
    - 存储条件:低于40°C,相对湿度低于75%

    产品特点和优势


    WE-HCM SMT 高电流平扁线圈电感器具备多项独特功能和优势:
    - 高电流承载能力:可以承受高达60 A的电流,确保在大电流应用中的稳定性和可靠性。
    - 低直流电阻:0.18 mΩ的直流电阻使得电能损耗最小化,提高电路效率。
    - 宽工作温度范围:从-40°C到+125°C的操作温度范围,适应各种恶劣环境。
    - 高可靠性:通过国际标准认证,符合AEC-Q200标准,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    该电感器广泛应用于各类电源管理、滤波器和信号处理器件中。例如,在电源管理系统中,它可以用于电压调整和储能。
    使用建议
    - 散热设计:考虑到温度上升会影响电感器性能,需要合理设计散热系统以确保温度不超过规定范围。
    - 焊接温度:焊接时必须遵循指定的回流焊接温度曲线,以确保焊点的质量和电感器的正常工作。
    - 清洁和洗剂选择:使用合适的清洁剂以避免损坏绝缘层或标记。

    兼容性和支持


    - 兼容性:这款电感器与其他电子元件和设备兼容,适用于各种通用电子设备。
    - 支持服务:厂商提供详细的安装指南和技术支持,确保客户能够正确使用并进行维护。

    常见问题与解决方案


    - Q1: 为什么我的产品在焊接后出现了短路?
    - A1: 确保遵循正确的焊接温度曲线,并检查是否有不当的接触点导致短路。

    - Q2: 在长时间储存后,产品为何无法正常焊接?
    - A2: 请在12个月内使用储存的产品,并确保终端没有受到降解影响。

    总结和推荐


    综上所述,WE-HCM SMT 高电流平扁线圈电感器凭借其高性能、高可靠性和广泛的应用范围,是各类电子设备的理想选择。强烈推荐给需要高电流承载能力和稳定性的应用场合。对于设计工程师来说,它是一个值得信赖的选择,能够帮助他们构建高效且可靠的电子系统。

7443082012参数

参数
测试频率 100KHz
电感值 120nH
饱和电流(LSAT) 94A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 180μΩ
额定电流 60A
Q值 -
长*宽*高 10.2mm*8.1mm*8mm
通用封装 1088
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7443082012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7443082012数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7443082012 7443082012数据手册

7443082012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.7488
25+ ¥ 13.0552
50+ ¥ 12.1379
100+ ¥ 11.0528
600+ ¥ 10.0157
库存: 45
起订量: 39 增量: 0
交货地:
最小起订量为:25
合计: ¥ 326.38
