78438334022

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 50MHz 5A 1.8A 2.2μH 115mΩ ±30% 1212 贴片安装 3mm*3mm*1.2mm
供应商型号: 3551690
供应商: 海外现货
标准整包数: 1

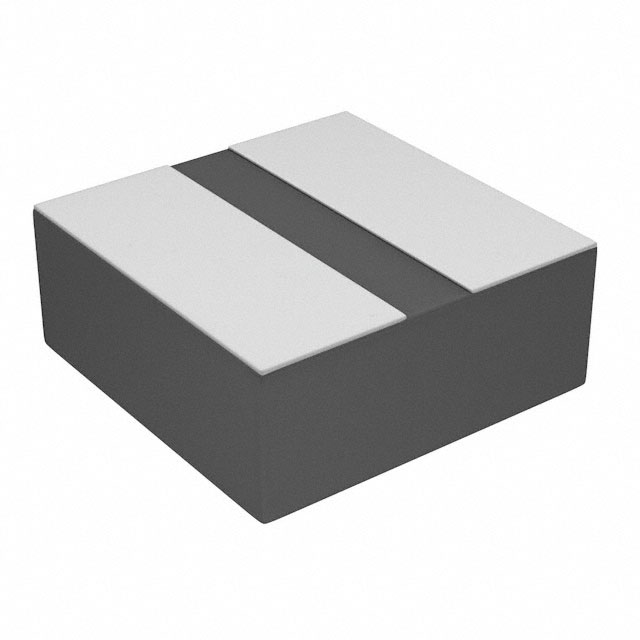

WURTH 贴片电感 78438334022

78438334022概述

    WE-MAIA SMT Power Inductor 技术手册

    1. 产品简介


    WE-MAIA SMT Power Inductor 是一款表面贴装(SMT)功率电感器,适用于各种通用电子设备。该产品主要功能是为电路提供电感量,用于滤波、耦合、储能等用途。其典型应用领域包括电源管理、电机驱动、LED驱动、通信设备等。

    2. 技术参数


    - 尺寸(公差):
    - 长度:3.0 ± 0.2 mm
    - 宽度:3.0 ± 0.2 mm
    - 最大高度:1.2 mm
    - 电感量(公差):
    - 电感值:2.2 μH (± 20%)
    - 额定电流:
    - 最大温升 40 K时:2.9 A
    - 10% 饱和电流:3.6 A
    - 30% 饱和电流:6.1 A
    - 直流电阻:
    - 典型值:100 mΩ
    - 最大值:115 mΩ
    - 自谐振频率: 50 MHz(典型)
    - 认证:
    - RoHS认证
    - REACH认证
    - 卤素无害认证
    - 汽车级认证(AEC-Q200 级别 1)

    3. 产品特点和优势


    - 高可靠性:通过汽车级认证,确保在高要求的应用中具有可靠的性能。
    - 低直流电阻:保证了良好的能耗表现。
    - 宽工作温度范围:可以在-40°C 到 +125°C 的温度范围内稳定工作。
    - 兼容性:符合RoHS、REACH及卤素无害标准,适合环保要求高的应用场景。

    4. 应用案例和使用建议


    典型应用场景:
    - 电源管理:用于稳压电源的滤波,提高电源输出的稳定性。
    - 电机驱动:用于电机控制回路,减少噪声干扰。
    - 通信设备:用于信号处理,降低噪声干扰。
    使用建议:
    - 确保在焊接过程中使用正确的焊锡膏厚度(推荐100μm),以避免焊接不足的问题。
    - 在清洗过程中使用适当的清洗剂,以防止损害电感器的绝缘材料。
    - 如果需要进行灌封工艺,请注意灌封材料可能引起的体积变化,导致密封不全或损坏。

    5. 兼容性和支持


    - 兼容性: 该电感器设计用于表面贴装工艺,可与多种PCB布局兼容。
    - 支持: Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,帮助客户解决在使用过程中遇到的问题。

    6. 常见问题与解决方案


    常见问题:
    - 问题: 如何正确焊接该电感器?
    - 解决方案: 请遵循推荐的再流焊工艺曲线,确保预热阶段温度在150°C到200°C之间,保持60到120秒的时间。
    - 问题: 使用过程中出现噪音?
    - 解决方案: 由于磁致伸缩效应,音频信号频率可能导致电感器发出噪音。可以考虑减小音频信号频率或选择其他类型的电感器。

    7. 总结和推荐



    总结

    :
    - 优点: 高可靠性、低直流电阻、宽工作温度范围。
    - 适用场景: 电源管理、电机驱动、通信设备等。
    - 推荐:
    - 强烈推荐用于需要高可靠性和良好温度适应性的场合。该电感器设计满足广泛的市场需求,是高性能电子设备的理想选择。
    总之,WE-MAIA SMT Power Inductor 以其高可靠性和广泛的温度适应能力,在多个领域具有显著的优势。强烈推荐在需要高性能电感器的应用中使用。

78438334022参数

参数
饱和电流(LSAT) 5A
自谐振频率(SRF) 50MHz
容差 ±30%
直流电阻(DCR) 115mΩ
额定电流 1.8A
Q值 -
测试频率 100KHz
电感值 2.2μH
长*宽*高 3mm*3mm*1.2mm
通用封装 1212
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

78438334022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

78438334022数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 78438334022 78438334022数据手册

78438334022封装设计

查看详情并下载
Symbol
Footprint
3D Model
