7447860147

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100MHz 900MHz 300mA 12@100MHz 47nH 700mΩ ±5% 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 3518514
供应商: 海外现货
标准整包数: 10

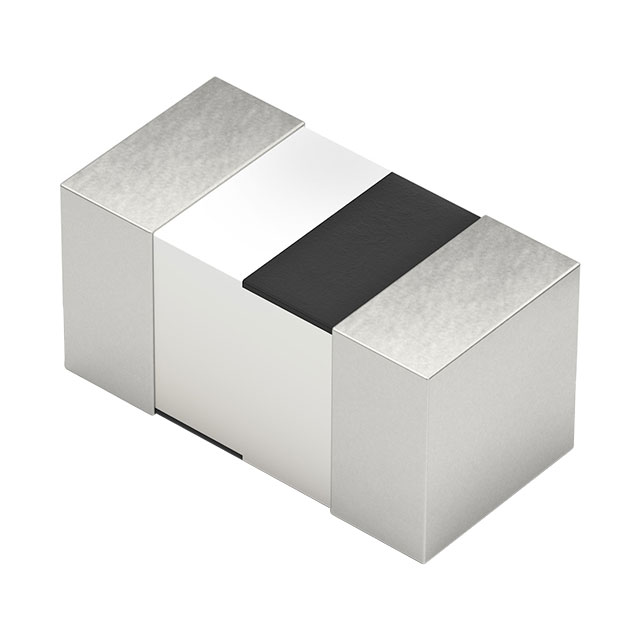

WURTH 贴片电感 7447860147

7447860147概述

    产品概述

    产品简介


    WE-MK SMT Multilayer Ceramic Inductor 是一款适用于通用电子设备的多层陶瓷电感器。这种电感器主要用于无线通信设备、电源管理和各类控制电路中,以提高系统的整体性能和可靠性。

    技术参数


    - 尺寸:长度:0.4mm ±0.2mm,宽度:1.6mm ±0.15mm,厚度:0.8mm ±0.15mm
    - 标尺比例:20:1
    - 推荐焊盘图案:长度:2.4mm,宽度:0.8mm,高度:0.9mm
    - 标尺比例:20:1
    - 电气特性:
    - 电感量:100 MHz时,47 nH ±5%
    - 品质因数:100 MHz时,12 min.
    - 直流电阻:在20℃时,最大值为0.7Ω
    - 额定电流:当温度上升20K时,最大值为300mA
    - 自谐振频率:最小值为900 MHz
    - 认证:
    - RoHS:符合
    - REACH:符合或声明
    - 一般信息:
    - 工作温度:储存温度:最高不超过+120℃;环境温度(参照红外):-40°C至+85°C;操作温度:-55°C至+125°C
    - 存储条件(在原包装内):<40°C;<75%RH
    - 湿敏等级:1级
    - 电气特性测试条件:+20°C,33%RH(除非另有规定)

    产品特点和优势


    WE-MK SMT Multilayer Ceramic Inductor 具有如下特点:
    - 高可靠性:在各种极端条件下具有稳定表现。
    - 良好的热稳定性:最大温度不超过+120°C,适合广泛的应用场景。
    - 出色的电气性能:低直流电阻和自谐振频率,保证高频应用中的性能。
    - 易于焊接:推荐的焊盘图案有助于精确焊接。

    应用案例和使用建议


    此款电感器常用于无线通信模块、电源管理和汽车电子控制单元等。对于需要高频率应用的产品,可以采用以下建议来优化使用效果:
    - 在焊接过程中,严格遵守制造商推荐的回流焊工艺。
    - 在产品设计阶段充分考虑散热设计,避免过热导致性能下降。
    - 定期进行可靠性检查和环境适应性测试。

    兼容性和支持


    - 兼容性:适用于标准的SMT贴片工艺,与其他元件良好兼容。
    - 支持和维护:生产商提供详尽的技术文档和支持服务,确保客户能够顺利完成设计和生产过程。

    常见问题与解决方案


    - 问题:焊接后电感器外观异常。
    - 解决方案:检查焊接温度是否符合规范,调整焊接曲线后重新焊接。
    - 问题:电感器出现噪音。
    - 解决方案:检查电路布局,确保信号走线与电感器间距足够远,减少电磁干扰。

    总结和推荐


    综上所述,WE-MK SMT Multilayer Ceramic Inductor是一款设计优良、性能稳定的电感器,适用于多种电子设备的设计与制造。其具备高可靠性、优异的电气性能和广泛的温度适应范围,是工程师们值得信赖的选择。我们强烈推荐这款产品给正在寻找高性能电感器解决方案的用户。

7447860147参数

参数
直流电阻(DCR) 700mΩ
额定电流 300mA
Q值 12@100MHz
测试频率 100MHz
电感值 47nH
饱和电流(LSAT) -
自谐振频率(SRF) 900MHz
容差 ±5%
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7447860147厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447860147数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447860147 7447860147数据手册

7447860147封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4661
100+ ¥ 0.3673
500+ ¥ 0.3531
1000+ ¥ 0.339
2000+ ¥ 0.3164
4000+ ¥ 0.3108
20000+ ¥ 0.3051
40000+ ¥ 0.3051
库存: 3766
起订量: 140 增量: 0
交货地:
最小起订量为:100
合计: ¥ 36.73
