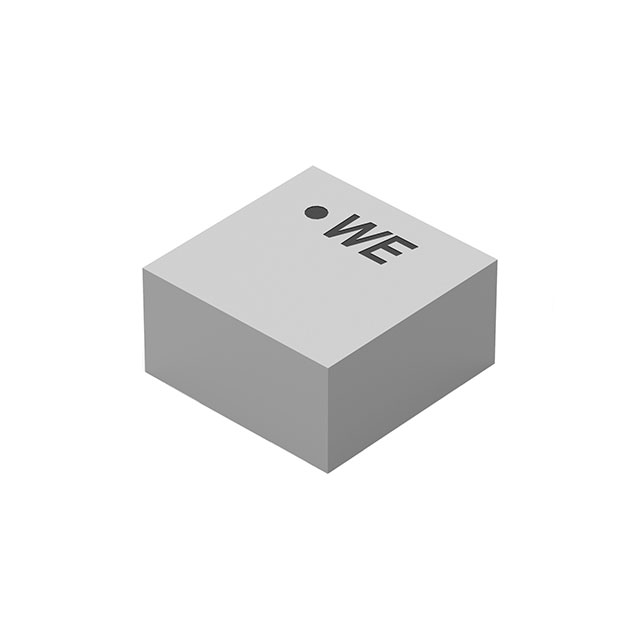

78438356033HT

产品分类: 贴片电感
厂牌: WURTH
产品描述: Wurth Elektronik 3.3 μH 4020功率电感, Idc 3.6A
供应商型号: 3780936
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 78438356033HT

78438356033HT概述

    WE-MAIA SMT Power Inductor 技术手册

    产品简介


    WE-MAIA SMT Power Inductor(产品型号:78438356033HT)是一款专为通用电子设备设计的表面贴装功率电感器。它广泛应用于消费电子、通信设备及工业控制等领域。该电感器具备出色的电性能和可靠性,是电子电路设计中不可或缺的组件之一。

    技术参数


    - 尺寸(单位:毫米):
    - 长度:4.1 ± 0.2
    - 宽度:4.1 ± 0.2
    - 最大高度:2.1
    - 引脚间距:1.25 ± 0.2, 2.4 ± 0.2
    - 引脚直径:0.45 ± 0.2
    - 线圈直径:1.6 ± 0.2
    - 产品标记:
    - 起始绕组标记:“•”
    - 电感代码标记:“3R3”
    - 推荐焊盘图案(单位:毫米):
    - 基础焊盘:1.39
    - 扩展焊盘:3.35
    - 延伸焊盘:3.7
    - 电气特性:
    - 标称电感:3.3 μH ± 20%
    - 额定电流:IRP,40K:4.45 A(ΔT = 40 K)
    - 饱和电流:ISAT,10%:3.1 A(|ΔL/L| < 10%),ISAT,30%:6.5 A(|ΔL/L| < 30%)
    - 直流电阻:RDC @ 20°C:45 mΩ 典型值,51.8 mΩ 最大值
    - 自谐振频率:fres:25.5 MHz 典型值
    - 认证信息:
    - 符合 RoHS 指令 2011/65/EU 和 2015/863
    - 符合 REACH 法规 (EC) 1907/2006
    - 无卤素符合 JEDEC JS709B 及 IEC 61249-2-21 标准
    - 符合 AEC-Q200 等级 0 的汽车认证
    - 环境适应性:
    - 工作温度范围:-55 °C 至 +150 °C
    - 存储条件:低于 40 °C,湿度低于 75%

    产品特点和优势


    - 高电感值:电感值稳定且高,适用于多种高频应用。
    - 低直流电阻:提供低损耗和高效率的电力传输。
    - 宽温度范围:能够在极端环境下正常工作。
    - 符合环保标准:符合RoHS、REACH等环保法规,适合绿色电子设备设计。

    应用案例和使用建议


    - 典型应用:电源转换电路、滤波电路、储能电路等。
    - 使用建议:
    - 在焊接时确保使用正确厚度的焊膏,建议使用 100 μm 的焊膏以避免不良焊接效果。
    - 使用正确的回流焊接曲线,确保峰值温度不超过规定值,保持时间在合理范围内。

    兼容性和支持


    - 兼容性:适用于大多数标准 SMT 生产线,但需根据具体要求调整焊接曲线。
    - 技术支持:厂商提供详细的焊接曲线指导、材料选择建议及售后支持,确保客户顺利使用产品。

    常见问题与解决方案


    - Q:焊接不牢固
    - A:检查焊膏厚度,确保使用正确厚度的焊膏。

    - Q:温度过高导致性能下降
    - A:遵循推荐的温度曲线,避免超负荷使用,必要时加装散热装置。

    - Q:储存时间过长导致电感性能变化
    - A:存储时间不应超过 12 个月,若需要长期存放,应使用适当的环境条件。

    总结和推荐


    WE-MAIA SMT Power Inductor 是一款功能强大且可靠的表面贴装功率电感器,非常适合用于各类高频应用。它的高电感值、低直流电阻和广泛的温度适应性使其成为电子设计工程师的优选。通过仔细遵循焊接曲线和使用建议,可以最大限度地发挥其性能。因此,我强烈推荐此产品给寻求高性能电感器的设计者和制造商。

78438356033HT参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 3.6A
Q值 -
测试频率 -
电感值 3.3μH
长*宽*高 4.1mm(长度)*2.1mm(高度)
通用封装 4020
应用等级 汽车级
包装方式 卷带包装
