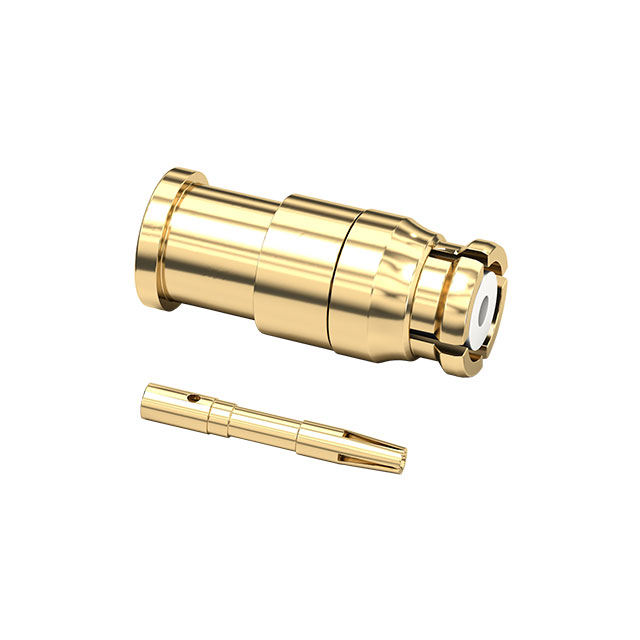

60129011120820

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMP连接器母头 同轴连接器, WR-SMP系列, 电缆安装, 50Ω阻抗, 焊接端接
供应商型号: 732-60129011120820-ND
供应商: Digi-Key
标准整包数: 1
WURTH 同轴连接器(RF) 60129011120820

60129011120820概述

    WR-SMP SMP Straight Jack 技术手册解析

    1. 产品简介


    WR-SMP SMP Straight Jack 是一款设计用于通用电子设备的同轴连接器。这类连接器主要用于电缆连接,支持电缆直径为0.85英寸至0.86英寸。该连接器可广泛应用于消费电子、通信设备及工业自动化等领域。

    2. 技术参数


    以下是该连接器的主要技术规格:
    - 物理尺寸:
    - 最大直径:3.34 mm
    - 长度:8.4 mm
    - 接触体直径:3.4 mm
    - 锁紧环直径:3.6 mm
    - 插针直径:3.5 mm
    - 宽度:6.45 mm
    - 电缆剥离尺寸:1.5 mm 至 4.9 mm
    - 手动成形电缆
    - 电气特性:
    - 阻抗:50 Ω(DC~18 GHz)
    - 频率范围:DC~18 GHz
    - 电压驻波比:≤ 1.35
    - 插入损耗:≤ 0.51 dB(DC~18 GHz)
    - 绝缘电阻:≥ 5000 MΩ(500 V DC)
    - 耐压强度:≥ 350 V RMS(AC)
    - 接触电阻:初始值 ≤ 0.2 mΩ,最终值 ≤ 9 mΩ
    - 机械特性:
    - 插拔次数:满插销 100 次,有限插销 500 次,光滑内孔 1000 次
    - 插拔力:满插销 ≤ 68 N,有限插销 ≤ 45 N,光滑内孔 ≤ 9 N
    - 存储条件:包装单位材料为纸,推荐在12个月内使用

    3. 产品特点和优势


    - 高可靠性:具有良好的阻抗匹配和低插入损耗,适用于高速信号传输。
    - 耐久性:1000次插拔寿命,确保长期稳定的连接性能。
    - 多功能兼容性:可用于柔性及硬线电缆,方便不同的应用场景。
    - 安全环保:符合RoHS和REACH标准,无卤素材料,绿色安全。

    4. 应用案例和使用建议


    - 应用案例:
    - 无线通信系统中的射频信号传输
    - 工业控制系统的信号传输
    - 医疗设备中的信号接口
    - 使用建议:
    - 确保焊接过程符合推荐的焊接曲线规范,避免使用未经验证的焊接方法。
    - 清洗过程中避免使用刷子和可能损害产品特性的清洁剂。
    - 储存时需注意避免阳光直射和温度波动,确保在12个月内使用。

    5. 兼容性和支持


    - 兼容性:WR-SMP SMP Straight Jack 可与柔性及硬线电缆配合使用,适用于多种电缆类型。
    - 厂商支持:Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后保障,用户可通过其官方网站获取详细资料和技术支持。

    6. 常见问题与解决方案


    - 问题:焊接过程中焊点不均匀
    - 解决方案:确保使用推荐的焊接曲线规范,并进行充分的预热和冷却。
    - 问题:清洗后产品表面出现损伤
    - 解决方案:避免使用刷子和其他可能对产品造成损害的工具,选择温和的清洗方式。
    - 问题:存储时间过长导致接触不良
    - 解决方案:建议在收到产品后的12个月内使用,超过期限前需联系厂家确认是否可以继续使用。

    7. 总结和推荐


    综上所述,WR-SMP SMP Straight Jack 连接器是一款高性能的同轴连接器,具备优良的电气性能和机械稳定性。适用于多种应用场景,如通信设备、工业自动化和医疗设备。尽管在特定领域的使用需遵循相关法规要求,但总体而言,该产品是值得推荐的优质选择。为了确保最佳性能和延长使用寿命,用户应严格遵守使用说明和建议,同时充分利用厂商提供的技术支持。

60129011120820参数

参数
外壳颜色 金色
最大频率 18GHz
紧固类型 -
端口数 1
触头端接 焊接
类型 Female Socket,Jack,Snap-On
阻抗 50Ω
安装方式 导线安装,焊接安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
