615006138421

产品分类: 模块化连接器 - 插孔
厂牌: WURTH
产品描述: 伍尔特 RJ11接口 WR-MJ系列, 母座RJ11 连接器, 通孔安装型, 6P6C路
供应商型号: 1642040
供应商: 海外现货
标准整包数: 10
WURTH 模块化连接器 - 插孔 615006138421

615006138421概述

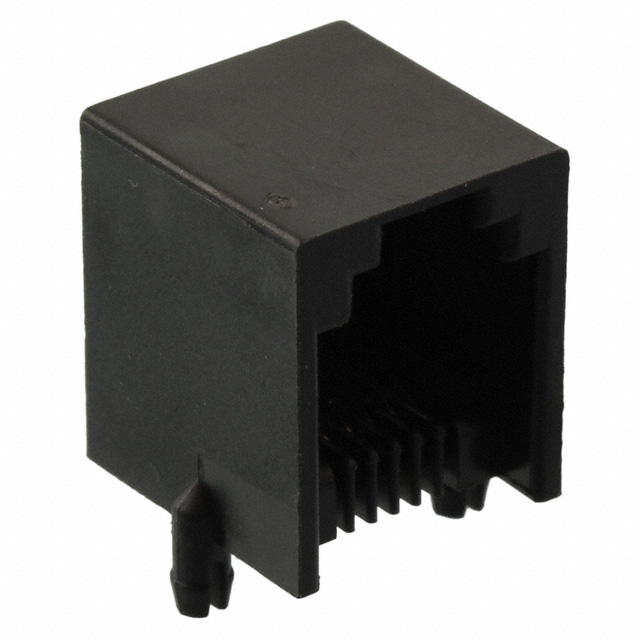

    WR-MJ Modular Jack Tab Up: A Comprehensive Technical Overview

    1. 产品简介


    WR-MJ Modular Jack Tab Up 是一款专为通用电子产品设计的水平塑料型6P6C模块插孔组件。这类产品广泛应用于各种电子设备中,如网络通信设备、安防系统和消费类电子产品等。这款电子元件旨在提供稳定可靠的连接解决方案,适用于需要频繁插拔操作的场合。

    2. 技术参数


    - 外形尺寸(单位:毫米)
    - 长度:12.20 ± 0.15
    - 宽度:2.54 ± 0.15
    - 高度:1.02 ± 0.15
    - 针脚间距:2.04 ± 0.15
    - 针数:6P6C
    - 推荐安装孔位尺寸:5.1 ± 0.15, 1.02 ± 0.15, 2.04 ± 0.15, 2.54 ± 0.15, 2.3 ± 0.15, 12 ± 0.15
    - 耐久性:500次插拔循环
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT),阻燃等级为UL94 V-0,颜色为黑色
    - 接触材料:铜合金镀金,接触方式为冲压成型
    - 工作温度范围:-40°C 至 +85°C
    - 电气特性
    - 额定电流:1.5 A
    - 工作电压:120 V(交流)
    - 耐压:1分钟内1000 V(交流)
    - 接触电阻:最大20 mΩ
    - 绝缘电阻:最小500 MΩ
    - 认证:符合RoHS 2011/65/EU&2015/863,REACH (EC)1907/2006规定,UL批准号E324776

    3. 产品特点和优势


    - 高耐久性:可以承受高达500次的插拔循环,适合频繁使用的场景。
    - 优质材料:采用UL94 V-0级PBT绝缘材料和镀金铜合金接触材料,确保长期稳定性。
    - 宽泛的工作温度范围:能够在极端条件下正常工作,适应各种环境需求。
    - 高安全性:设计时充分考虑安全因素,满足一般电子设备的安全要求。

    4. 应用案例和使用建议


    - 应用案例:WR-MJ Modular Jack Tab Up广泛应用于电信设备、安防系统、网络交换机、路由器等。
    - 使用建议:
    - 在焊接过程中,必须遵守指定的焊接曲线参数,以保证焊接质量。
    - 使用清洗剂进行清洁时需注意不要损伤部件表面,最好使用无刷方式进行清洗。
    - 灌胶或涂层前,建议手动检查灌封材料是否合适,以避免因收缩或膨胀导致的不良影响。

    5. 兼容性和支持


    - 兼容性:这款产品适用于Würth Elektronik eiSos GmbH自家的产品系列,与同类产品具有良好的兼容性。
    - 技术支持:公司提供全面的技术支持,包括产品规格书下载、设计咨询及售后维修服务。

    6. 常见问题与解决方案


    - 问题1:长时间储存后产品难以焊接。
    - 解决办法:建议产品存储时间不超过12个月,且避免阳光直射。
    - 问题2:在焊接过程中发现接触电阻偏高。
    - 解决办法:确保按照规定的焊接曲线进行操作,并检查焊接设备是否符合要求。
    - 问题3:产品在恶劣环境下性能下降。
    - 解决办法:遵循使用说明,确保在指定的工作温度范围内使用。

    7. 总结和推荐


    总的来说,WR-MJ Modular Jack Tab Up凭借其出色的耐用性、优异的电气性能和广泛的应用场景,是一款值得信赖的高品质电子元件。尽管存在一些潜在的问题,但通过合理的使用和维护,这些问题完全可以得到有效控制。因此,我们强烈推荐这款产品给那些寻求稳定可靠连接解决方案的用户。

615006138421参数

参数
针脚数 6p6c (RJ11, RJ12, RJ14, RJ25)
类型 Jack
防护等级 -
朝向 90度,向上
端口数 1
长*宽*高 8.56mm(长度)*12.2mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

615006138421厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

615006138421数据手册

厂牌 PDF简要描述 下载
WURTH 模块化连接器 - 插孔 WURTH 615006138421 615006138421数据手册

615006138421封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.2404
50+ ¥ 5.2404
100+ ¥ 4.6954
500+ ¥ 4.6954
库存: 3791
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 52.4
直接购买
加入购物车
