7447602680A

产品分类: 贴片电感
厂牌: WURTH
产品描述: 400mA 680nH 1.2Ω ±5% 0805 2mm(长度)*1.2mm(高度)
供应商型号: 3781040
供应商: 海外现货
标准整包数: 5

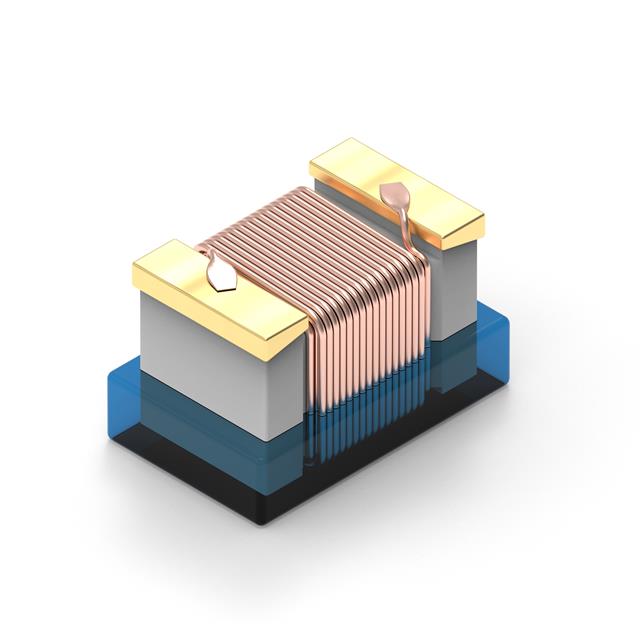

WURTH 贴片电感 7447602680A

7447602680A概述


    产品简介

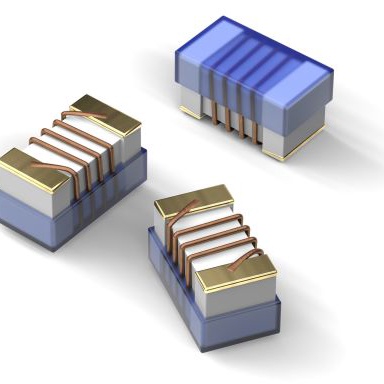

    WE-KI SMT Wire Wound Ceramic Inductor(产品代码:7447602680A)是一款专为通用电子设备设计的表面贴装型线绕陶瓷电感器。它采用先进的线绕技术制造,具备稳定的电感值、优秀的Q值及较高的电流承载能力,适用于多种电子设备中,如通信设备、消费电子产品及工业控制系统等。

    技术参数


    - 尺寸规格:0805A型,具体尺寸见下表
    - 长度:2.0 ± 0.2 mm
    - 宽度:1.2 ± 0.2 mm
    - 厚度:0.5 mm(参考值)
    - 标记:R68(电感代码)
    - 电气特性:
    - 电感值(L):25 MHz时680 nH,公差±5%
    - 品质因数(Q):100 MHz时15,最小值
    - 直流电阻(RDC):20℃时1.2Ω,最大值
    - 额定电流(IR):ΔT = 15 K时400 mA,最大值
    - 自谐振频率(f res):最低值188 MHz
    - 认证与标准:
    - 符合RoHS指令2011/65/EU和2015/863
    - 符合REACH法规[(EC)1907/2006]
    - 无卤素认证[JEDEC JS709B]和[IEC 61249-2-21]
    - AEC-Q200等级1认证

    产品特点和优势


    1. 高稳定性:在高频下表现出色,具有稳定的电感值。
    2. 优异的温度特性:能够在-40°C到+125°C的宽温度范围内稳定工作。
    3. 卓越的耐热性:最高工作温度可达+125°C,保证长时间稳定运行。
    4. 快速响应:自谐振频率高,适合高速信号处理应用。
    5. 符合行业标准:通过多项国际认证,确保产品的可靠性和安全性。

    应用案例和使用建议


    - 典型应用:电源滤波、噪声抑制、RF电路中的匹配与调谐等。
    - 使用建议:
    - 在焊接过程中,严格遵守制造商推荐的焊接曲线以避免损坏。
    - 清洗过程尽量不要使用刷子,以防破坏细小导线。
    - 存储期限不超过12个月,且避免阳光直射。

    兼容性和支持


    - 兼容性:与常见的PCB组装工艺完全兼容,适用于广泛的电路板类型。
    - 支持服务:制造商提供详细的文档和技术支持,确保客户在使用过程中获得帮助。

    常见问题与解决方案


    1. 问题:焊接后组件未正常工作。
    - 解决方案:检查焊接过程是否符合制造商推荐的焊接曲线;确认焊点无虚焊或短路现象。
    2. 问题:组件出现外观损伤。
    - 解决方案:避免物理冲击和跌落;使用前仔细检查包装和封装状态。
    3. 问题:长时间存储后性能下降。
    - 解决方案:确保存储条件符合推荐要求,且不超过12个月存储期。

    总结和推荐


    WE-KI SMT Wire Wound Ceramic Inductor凭借其稳定的性能、优良的电气特性和广泛的应用范围,在众多同类产品中脱颖而出。它适用于多种高频电子设备,是工程师在设计高性能电子系统时的理想选择。推荐给需要高稳定性和高效能电感元件的项目。
    总之,这款电感器不仅在电气特性上表现优秀,而且符合严格的行业标准,非常适合需要高可靠性的应用场景。我们强烈推荐在需要高精度和稳定性的项目中使用这款产品。

7447602680A参数

参数
电感值 680nH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±5%
直流电阻(DCR) 1.2Ω
额定电流 400mA
Q值 -
测试频率 -
长*宽*高 2mm(长度)*1.2mm(高度)
通用封装 0805
应用等级 汽车级
包装方式 卷带包装

7447602680A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447602680A数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447602680A 7447602680A数据手册

7447602680A封装设计

查看详情并下载
Symbol
Footprint
3D Model
