7499211121A

厂牌: WURTH
产品描述: 伍尔特 RJ45接口, 母座RJ45 连接器, 通孔安装型, 8路
供应商型号: 11MZ-7499211121A
供应商: 云汉优选
标准整包数: 1

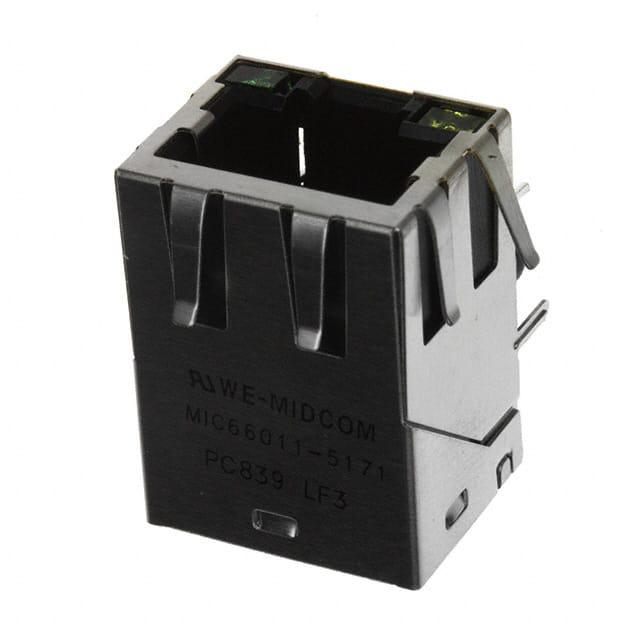

WURTH 模块化连接器 - 磁性插孔 7499211121A

7499211121A概述


    产品简介


    WE-RJ45LAN autotrans 是一款专为通用电子设备设计的电子元件。它是一种用于以太网连接的自动变压器,主要用于局域网(LAN)的应用场景。该元件具有良好的耐热性和可靠性,能够承受-40°C到+85°C的工作温度范围。此外,它还支持IEEE 802.3af标准的PoE(Power over Ethernet)功能,允许每个中心触点传输高达350mA的电流。由于这些特性,这款电子元件非常适合在工业控制、网络通信和其他需要稳定可靠的信号传输环境中使用。

    技术参数


    - 尺寸(单位:毫米)
    - 长度:16.0 mm
    - 宽度:13.5 mm
    - 高度:3.5 ±0.5 mm
    - 引脚间距:2.54 mm
    - 引脚数量:14个
    - 电气特性
    - 额定电压:1500 V RMS
    - 绝缘电阻:1 MΩ min.
    - 插入损耗:IL ≤ -1 dB (1-100 MHz)
    - 回波损耗:RL ≥ -10 dB (80-100 MHz)
    - 共模抑制比:CMRR ≥ -15 dB (250-500 MHz)
    - LED特性
    - 左右LED:黄色绿色
    - 正向电压:VF 1.8 - 2.4 V (20 mA)
    - 工作环境
    - 操作温度:-40°C 至 +85°C
    - 储存条件:温度<40°C,湿度<75%RH
    - 防潮等级:1级

    产品特点和优势


    1. 高可靠性:该产品通过RoHS和REACH认证,确保符合环保要求。此外,它还具备UL认证,进一步提升了安全性和可靠性。
    2. 兼容性强:支持IEEE 802.3af标准,可广泛应用于各种PoE设备,如网络交换机、路由器等。
    3. 易于安装:推荐孔图案和面板切口设计使得安装过程更加简单快捷。
    4. 耐用性高:外壳材料采用黑色阻燃PA66塑料,接触材料为磷青铜镀金,确保长期使用的稳定性。

    应用案例和使用建议


    应用案例:在一家工厂的自动化生产线中,使用了WE-RJ45LAN autotrans作为关键部件,连接网络设备,实现了生产数据的实时传输。这种应用充分利用了该产品的高可靠性和稳定性的特点。
    使用建议:
    1. 避免冲击:在运输和安装过程中要小心轻放,避免元件受到外力冲击。
    2. 合理布局:根据元件的尺寸和引脚布局,合理规划电路板上的元件布局,确保所有引脚都能正确焊接。
    3. 适当清洁:清洗时应避免使用刷子,以免损坏元件,可以使用超声波清洗机进行清洗。
    4. 及时检查:如果产品经过点胶或封装处理,应进行手动检查,确保封装材料不会对元件造成损伤。

    兼容性和支持


    兼容性:此产品可以与其他符合IEEE 802.3af标准的设备兼容,如交换机、路由器等。
    支持和维护:Würth Elektronik eiSos GmbH & Co. KG 提供了详尽的技术文档和客户服务支持。客户可以通过电话或邮件咨询任何有关产品的技术问题或售后支持。

    常见问题与解决方案


    1. Q: 元件在使用过程中出现过热现象怎么办?
    - A: 确保元件的使用环境温度不超过+85°C。如有必要,增加散热措施,如散热片或散热风扇。

    2. Q: 如何正确清洁元件表面?
    - A: 使用无水酒精或其他适用的清洗剂轻轻擦拭元件表面。避免使用硬质刷子,以免刮伤元件。
    3. Q: 元件在焊接时如何避免虚焊?
    - A: 焊接前确保元件的引脚和电路板的焊接位置干净无氧化。焊接时要保持适当的焊接时间和温度,以确保良好的焊接效果。

    总结和推荐


    总结:WE-RJ45LAN autotrans 是一款专为工业和网络通信设计的高性能电子元件。它具有高可靠性、兼容性强和易于安装的特点,适用于多种应用场景。尤其适合在需要高速数据传输和稳定电源供给的环境中使用。
    推荐:鉴于其优秀的性能和广泛的适用性,我们强烈推荐WE-RJ45LAN autotrans 在工业自动化、网络通信和其他相关领域使用。选择此元件不仅可以提升系统的稳定性和可靠性,还可以大大降低维护成本。

7499211121A参数

参数
长*宽*高 13.95mm(长度)*15.88mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

7499211121A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7499211121A数据手册

厂牌 PDF简要描述 下载
WURTH 模块化连接器 - 磁性插孔 WURTH 7499211121A 7499211121A数据手册

7499211121A封装设计

查看详情并下载
Symbol
Footprint
3D Model
