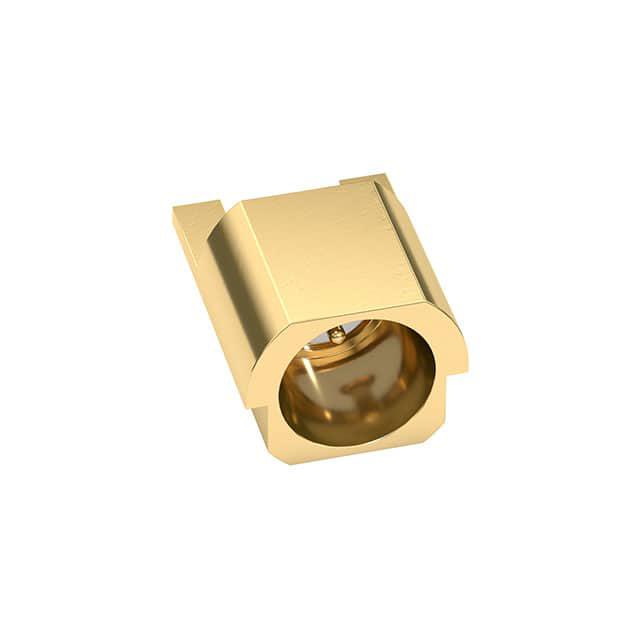

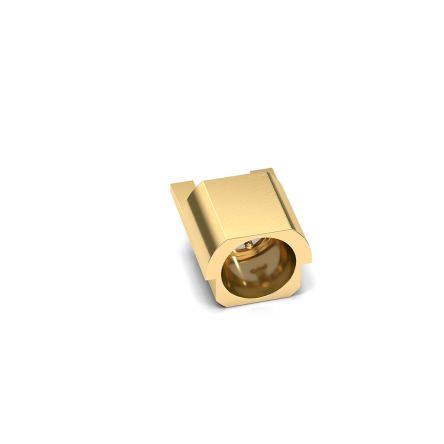

60114202122305

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMP连接器公头 同轴连接器, WR-SMP系列, 印刷电路板安装, 50Ω阻抗, 焊接端接
供应商型号: ET-3843380
供应商: 海外现货
标准整包数: 1
WURTH 同轴连接器(RF) 60114202122305

60114202122305概述

    WR-SMP SMP PCB End Launch Plug 技术手册

    产品简介


    WR-SMP SMP PCB End Launch 插座 是一种专为通用电子产品设计的电子元器件。该产品主要用于电路板上的射频信号传输,适用于各种电子设备中需要高频信号连接的应用场合。该插座具有极高的可靠性,能在广泛的温度范围内正常工作,是众多高科技领域的理想选择。

    技术参数


    - 尺寸:厚度 1.6 mm(最大值)
    - 接口:符合 MIL-STD-348 标准
    - 工作温度范围:-65°C 至 +165°C
    - 阻抗:50 Ω(直流至 12 GHz)
    - 频率范围:直流至 12 GHz
    - 电压驻波比 (VSWR):最大值 1.3
    - 插入损耗 (IL):最大值 0.42 dB(直流至 12 GHz)
    - 绝缘电阻 (RISO):最小值 5000 MΩ
    - 耐压:交流 500 V RMS(1 分钟)

    产品特点和优势


    - 高可靠性:在广泛的温度范围下表现稳定,适用于恶劣环境。
    - 卓越的电气性能:提供低插入损耗和良好的电压驻波比,保证信号传输质量。
    - 兼容性强:遵循 MIL-STD-348 标准,确保与多种设备和组件的兼容性。
    - 耐用性好:通过 1000 次插拔测试,保证长期使用的稳定性。

    应用案例和使用建议


    - 通信设备:用于无线通信模块中的射频信号传输。
    - 雷达系统:提供稳定的高频信号连接,确保系统的精确度和可靠性。
    - 医疗设备:满足医疗领域对信号传输高精度的要求。
    使用建议:
    - 确保焊接过程符合规定的温度曲线,以防止损坏。
    - 使用无刷清洁剂进行清洗,避免机械刷子带来的损伤。

    兼容性和支持


    - 兼容性:与其他符合 MIL-STD-348 标准的设备兼容。
    - 支持:Würth Elektronik eiSos 提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题:安装后出现信号传输不稳定。
    解决方案:检查焊接质量和连接件的装配情况,确保接触良好。
    - 问题:长期使用后出现信号衰减。
    解决方案:定期检查清洁,保持接触面干净,避免污染影响信号传输。

    总结和推荐


    综合评估:
    - 优点:卓越的电气性能,广泛的温度适应性,可靠的连接性和耐用性。
    - 适用场景:适用于需要高性能射频信号传输的各类电子设备。
    推荐使用:
    - 该产品凭借其优异的电气特性和高可靠性,在通信、雷达、医疗等多个领域有着广泛的应用前景。强烈推荐给需要高可靠性的射频信号传输需求的客户。
    通过以上分析,WR-SMP SMP PCB End Launch 插座无疑是一款值得信赖的产品,能够满足大多数电子设备对射频信号传输的需求。

60114202122305参数

参数
外壳颜色 金色
最大频率 12GHz
紧固类型 -
端口数 1
触头端接 焊接
类型 Male Pin,Plug,Snap-On
阻抗 50Ω
安装方式 板安装,焊接安装,贴片安装,边缘安装
零件状态 在售
包装方式 托盘
