62501421621

产品分类: 滤波器配件
厂牌: WURTH
产品描述: Wurth Elektronik 2.0mm间距14p双排排针, WR-BHD系列, 直角
供应商型号: 62501421621
供应商: 国内现货
标准整包数: 2

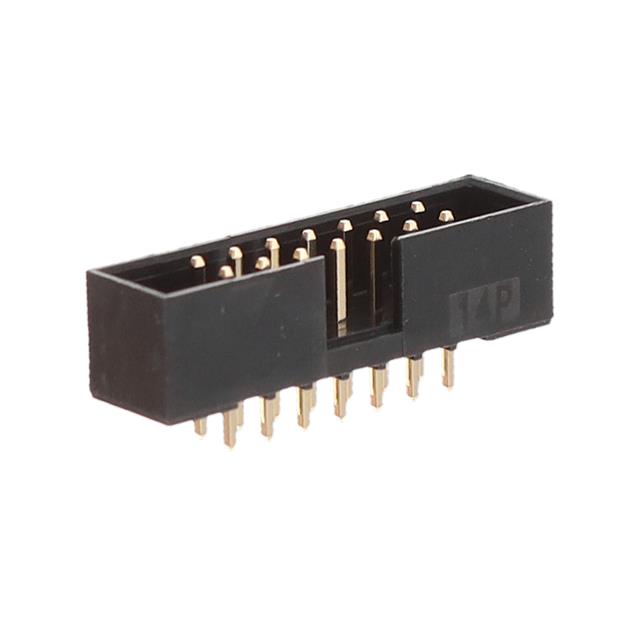

WURTH 滤波器配件 62501421621

62501421621概述

    WR-BHD Male Box Header 技术手册

    1. 产品简介


    WR-BHD Male Box Header(订货代码:62501421621) 是由Würth Elektronik eiSos GmbH & Co. KG生产的一款适用于一般电子设备的连接器。该产品设计用于通过简单的机械互连实现电路板之间的连接。这类产品常用于消费电子产品、工业控制系统以及其他需要可靠连接的电子设备中。

    2. 技术参数


    - 尺寸(mm):
    - 长度(L):21.2
    - 引脚数:14
    - 针间距(P):2 mm
    - 性能参数:
    - 工作电压:250 V(交流)
    - 耐压:500 V(交流)
    - 额定电流:2 A
    - 接触电阻:≤ 20 mΩ
    - 绝缘电阻:≥ 1000 MΩ
    - 使用寿命:可承受高达30次插拔
    - 材料特性:
    - 绝缘体材料:PBT
    - 绝缘体阻燃等级:UL94 V-0
    - 接触材料:铜合金
    - 接触镀层:金
    - 电气特性:
    - 操作温度范围:-40°C 至 +125°C

    3. 产品特点和优势


    WR-BHD Male Box Header 的主要特点是高耐用性和可靠的电气性能。以下是其主要优势:
    - 耐用性强:可承受高达30次插拔,确保长期稳定运行。
    - 电气特性优越:接触电阻低且绝缘性能优异,保证信号传输的可靠性。
    - 材料耐高温:能在广泛的温度范围内保持良好性能。
    - 安全认证:通过UL认证(E323964),满足国际标准的安全要求。

    4. 应用案例和使用建议


    应用案例
    该连接器广泛应用于消费电子产品、工业控制面板、自动化设备等需要稳定可靠连接的场合。例如,在某些高端家电中,该连接器用于主控板和传感器之间的数据交换。
    使用建议
    - 在焊接过程中,应严格遵循推荐的波峰焊工艺参数,以避免焊接不良。
    - 在清洁过程中,建议采用无刷清洗方法,防止刮伤或损坏引脚。
    - 存储时应避免暴露在直接阳光下,并确保存储条件符合DIN EN 61760-2标准。

    5. 兼容性和支持


    该产品主要用于与Würth Elektronik eiSos GmbH & Co. KG自家产品系列配套使用,以确保最佳性能和兼容性。如需与其他品牌的电子元器件配合使用,请务必进行预评估。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 确保焊接质量良好,检查引脚是否有损伤或变形。 |
    | 温度过高导致性能下降 | 确认安装位置散热良好,降低环境温度或增加散热装置。 |
    | 经过长时间使用后可靠性降低 | 定期检查连接器状态,必要时更换。 |

    7. 总结和推荐


    总体而言,WR-BHD Male Box Header 在其应用领域内表现优异,具有高可靠性和优良的电气性能。如果您需要一款适用于一般电子设备的连接器,该产品将是理想的选择。强烈推荐在适用的应用场景中使用该产品。

62501421621参数

参数
包装方式 托盘

62501421621厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

62501421621数据手册

厂牌 PDF简要描述 下载
WURTH 滤波器配件 WURTH 62501421621 62501421621数据手册

62501421621封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 11.9365
50+ ¥ 11.6792
100+ ¥ 11.4331
200+ ¥ 10.3301
1000+ ¥ 9.2975
库存: 864
起订量: 42 增量: 0
交货地:
最小起订量为:2
合计: ¥ 23.87
直接购买
加入购物车
