78438356022HT

产品分类: 贴片电感
厂牌: WURTH
产品描述: Wurth Elektronik 2.2 μH 4020功率电感, Idc 4.5A
供应商型号: 3780935
供应商: 海外现货
标准整包数: 1

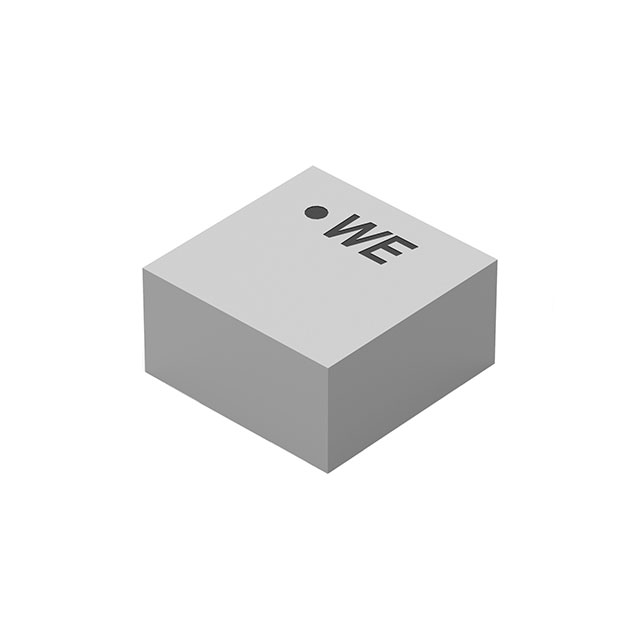

WURTH 贴片电感 78438356022HT

78438356022HT概述

    WE-MAIA SMT Power Inductor 技术手册解析

    产品简介


    WE-MAIA SMT Power Inductor(型号:78438356022HT)是一种专为通用电子设备设计和制造的表面贴装功率电感器。这种电子元器件主要用于存储能量、滤波、扼流圈等功能,在电源管理和信号处理领域有着广泛的应用。

    技术参数


    - 尺寸:4.1 ±0.2 mm x 4.1 ±0.2 mm x 2.1 mm max.
    - 重量:不详(通常信息未提供)
    - 额定电流:最大 5.9 A(ΔT = 40 K时)
    - 饱和电流:典型值 3.7 A(10% |ΔL/L| < 10%);7.6 A(30% |ΔL/L| < 30%)
    - 直流电阻:典型值 28 mΩ(20 °C);最大值 32.2 mΩ(20 °C)
    - 自谐振频率:典型值 30 MHz
    - 认证:符合 RoHS、REACH、无卤素标准,获得汽车等级AEC-Q200 Grade 0认证
    - 环境温度范围:-55 °C 至 +110 °C(存储条件),-55 °C 至 +150 °C(操作条件)

    产品特点和优势


    1. 高性能:具有高饱和电流和低直流电阻,能够高效存储和释放能量。
    2. 广泛应用:适用于电源管理和信号处理领域,尤其适合用于需要高效率和可靠性的场合。
    3. 可靠性和安全性:通过了多项国际认证,确保在多种环境中都能保持稳定性能。
    4. 紧凑设计:小型封装,易于集成到各种电子设备中。

    应用案例和使用建议


    1. 电源管理:适用于开关电源、直流-直流转换器等,能够有效滤波和储能。
    2. 信号处理:可用于EMI/RFI滤波,提高信号传输质量。
    3. 汽车应用:通过AEC-Q200认证,适用于汽车电子系统。
    使用建议:
    - 在使用前需确保环境温度不超过额定范围,避免过热损坏。
    - 建议使用正确的焊接工艺,推荐使用100μm的焊膏厚度以避免焊点不足。

    兼容性和支持


    - 兼容性:与多种焊接工艺和电子设备兼容。
    - 技术支持:提供详细的技术手册和使用指南,帮助客户正确安装和使用。

    常见问题与解决方案


    1. Q:焊接过程中出现焊接不良现象怎么办?
    - A:确保使用正确的焊膏厚度,并严格按照焊接工艺规范进行操作。
    2. Q:长时间存储后,产品是否能继续正常使用?
    - A:建议存储时间不超过12个月,超过该时间的产品应在使用前进行可靠性检查。

    总结和推荐


    总体评价:WE-MAIA SMT Power Inductor是一款高性能的表面贴装功率电感器,适用于多种电子设备和应用场合。其优异的性能、可靠的认证和支持使其成为许多应用的理想选择。强烈推荐给需要高效能、高可靠性的电源管理和信号处理应用。
    是否推荐使用:强烈推荐。

78438356022HT参数

参数
容差 -
直流电阻(DCR) -
额定电流 4.5A
Q值 -
测试频率 -
电感值 2.2μH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 4.1mm(长度)*2.1mm(高度)
通用封装 4020
应用等级 汽车级
包装方式 卷带包装

78438356022HT厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

78438356022HT数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 78438356022HT 78438356022HT数据手册

78438356022HT封装设计

查看详情并下载
Symbol
Footprint
3D Model
