首页  >  产品百科  >  890334022007CS

890334022007CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 15nF ±10% 聚丙烯,金属化 310V 通孔安装 11mm*6mm*10.5mm
供应商型号: 710-890334022007CS
供应商: Mouser
标准整包数: 1

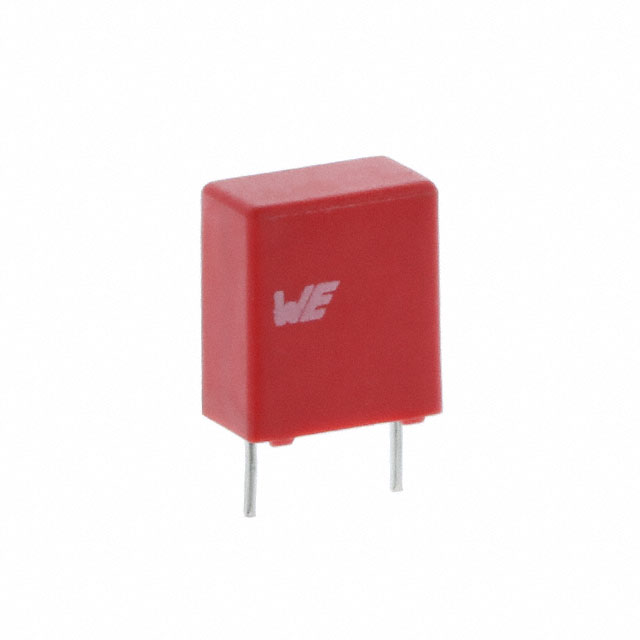

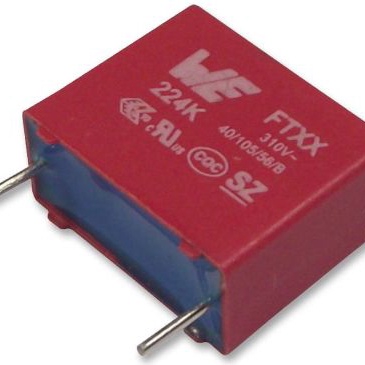

WURTH 薄膜电容 890334022007CS

890334022007CS概述

    WCAP-FTXX 铝箔电容器

    产品简介


    WCAP-FTXX 是一款由 Würth Elektronik eiSos GmbH & Co. KG 生产的铝箔电容器。这类电容器主要应用于通用电子设备中,具有优良的电气特性和机械稳定性。它们的设计目的是提供可靠的电力存储和传输能力,在多种电路设计中都表现出色。

    技术参数


    | 参数 | 值 | 单位 | 备注 |
    ||
    | 容量 | 0.0150 | µF
    | 额定电压 | 310 | V (AC)
    | 隔离电阻 | > 30000 | MΩ
    | 损耗因子(1 kHz)| < 0.10 | %
    | 损耗因子(10 kHz)| < 0.10 | %
    | 损耗因子(100 kHz)| < 0.50 | %
    | 电压上升率 | 500 | V/ µs
    | 端到端耐压 | 1333 | V (DC)
    | 端到壳耐压 | 2000 | V (AC)

    产品特点和优势


    1. X2安全等级电容:适合于需要具备较高安全标准的应用。
    2. 宽泛的工作温度范围:能够在 -40°C 至 +105°C 的环境下稳定工作。
    3. 高耐振动性:符合 IEC 60068-2-6 标准,具有良好的机械强度。
    4. 高可靠性:通过多种测试验证其高可靠性和长寿命。

    应用案例和使用建议


    1. 应用案例:此类电容器常用于电源滤波、信号耦合等领域。例如,在一个稳压电源设计中,它能有效减少输出纹波,提高电源质量。
    2. 使用建议:
    - 在进行焊接前,确保焊接工艺符合技术规范要求。
    - 在焊接过程中避免任何非正常的温度或时间条件,以免损坏电容器。
    - 存储时需保持稳定的气候条件,确保产品的使用寿命不受影响。

    兼容性和支持


    该产品适用于标准焊接流程,并且经过了多重认证如 ENEC、cULus、CQC 等,与市场上大多数主流电子产品具有良好的兼容性。此外,Würth Elektronik eiSos 提供详细的技术支持和售后服务,以确保用户在使用过程中的问题得到及时解决。

    常见问题与解决方案


    1. 问题:焊接过程中出现焊点不良。
    - 解决方案:检查焊接温度和时间设置是否符合规范,必要时重新调整焊接参数。
    2. 问题:电容器在长时间运行后出现过热现象。
    - 解决方案:检查电路设计是否有过载情况,适当增加散热措施以降低温升。

    总结和推荐


    总体来看,WCAP-FTXX 铝箔电容器是一款集高性能与高可靠性于一体的优质产品,特别适用于需要较高安全性和稳定性的应用场合。鉴于其优异的电气特性和广泛的应用范围,强烈推荐给对产品质量有严格要求的用户。

890334022007CS参数

参数
电容值 15nF
容差 ±10%
介电材料 聚丙烯,金属化
额定电压-AC 310V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 11mm*6mm*10.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

890334022007CS厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890334022007CS数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890334022007CS 890334022007CS数据手册

890334022007CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.1785
10+ $ 0.4738 ¥ 4.0036
25+ $ 0.4704 ¥ 3.9745
50+ $ 0.4255 ¥ 3.5955
100+ $ 0.3542 ¥ 2.993
250+ $ 0.3146 ¥ 2.6584
500+ $ 0.27 ¥ 2.2815
1000+ $ 0.2581 ¥ 2.1811
库存: 1401
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.17
直接购买
加入购物车
